UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000
6
Нажмите [F3] и выберите значение Rise (нарастающий фронт)
параметра Slope (тип фронта).
Нажмите [F4] и выберите значение Auto (автоматический) пара-
метра Mode (режим запуска).
Нажмите [F5] и выберите значение AC (связь по переменному
току) параметра Coupling (развязка запуска).
3) Нажмите кнопку [50%] при работе с осциллографом с 5,7-
дюймовым дисплеем или кнопку [SET TO ZERO] при работе с
осциллографом с 7-дюймовым дисплеем для установки уровня
запуска на середину амплитуды сигнала запуска.
4) Нажмите кнопку [FORCE] для принудительной генерации одно-
кратного сигнала запуска, которая обычно используется в режи-
мах нормального и однократного запуска.
Глава 2
НАСТРОЙКИ ПРИБОРА
Вы ознакомились с основными операциями управления верти-
кальной и горизонтальной шкалой и меню системы запуска. По-
сле прочтения главы вы должны быть способны использовать
меню для настройки вашего осциллографа. Если вы еще не
освоили эти методы и операции, обратитесь к Главе 1.
Настоящая глава содержит информацию о следующих операци-
ях:
• Настройка системы вертикальной развертки с помощью кно-
пок [CH1], [CH2], [MATH], [REF], [OFF], [VERTICAL POSITION],
[VERTICAL SCALE]
• Настройка системы горизонтальной развертки с помощью
кнопок [MENU] (или [HORI MENU]), [HORIZONTAL POSITION],
[HORIZONTAL SCALE]
• Настройка системы запуска с помощью кнопок [TRIGGER
LEVEL], [MENU], [50%], [FORCE]
• Настройка метода выборки [ACQUIRE]
• Настройка дисплея [DISPLAY]
• Сохранение и вызов данных из памяти [STORAGE]
• Настройка вспомогательных функций [UTILITY]
• Автоматические измерения [MEASURE]
• Курсорные измерения [CURSOR]
• Применения исполнительных кнопок [AUTO], [RUN/STOP]
Рекомендуется внимательно изучить эту главу для лучшего по-
нимания различных измерительных функций и системы управле-
ния осциллографами серии UTD2000/3000.
2.1. Настройка системы вертикальной развертки
Первый канал (CH1), второй канал (CH2) и настройки.
Каждый канал имеет свое меню управления вертикальной шка-
лой. Каждый параметр устанавливается индивидуально для каж-
дого канала. Как показано в Таблице 2-1, система может отобра-
жать меню операций с каналом CH1 или СH2 при нажатии функ-
циональных кнопок [CH1] или [CH2], соответственно.
Таблица 2-1 Пояснения к меню настройки каналов
Параметр
меню
Доступные
значения
Описание
Coupling
(развязка)
AC
Отсекается постоянная состав-
ляющая входного сигнала
DC
Пропускаются и постоянная, и
переменная составляющие вход-
ного сигнала
GND
На канал подается потенциал
заземления
BW Limit
(полоса
пропускания)
ON
Ограничение полосы пропуска-
ния до 20 МГц, чтобы уменьшить
высокочастотный шум
OFF
Без ограничения полосы пропус-
кания
VOLTS/DIV
(вольт/деление)
Coarse
Грубая регулировка коэффици-
ента отклонения по вертикали с
шагом 1-2-5
Fine
Точная настройка в пределах
шага грубой настройки для улуч-
шения разрешения по вертикали
Probe (щуп)
1Х
Выберите одну из величин ко-
эффициента ослабления щупа,
соответствующую установленно-
му на щупе коэффициенту
10Х
100Х
1000Х
Reverse phase
(инверсия)
ON
Инверсия осциллограммы вкл.
OFF
Нормальная осциллограмма
1. Настройка развязки канала
В качестве примера примем, что сигнал подается на первый ка-
нал. Пусть измеряемый сигнал представляет собой синусои-
дальное колебание, содержащее постоянную составляющую.
Нажмите [F1] для выбора значения AC параметра Coupling. При
этом устанавливается связь по переменному току. Постоянная
составляющая измеряемого сигнала будет отсекаться. На дис-
плее появится следующая осциллограмма.

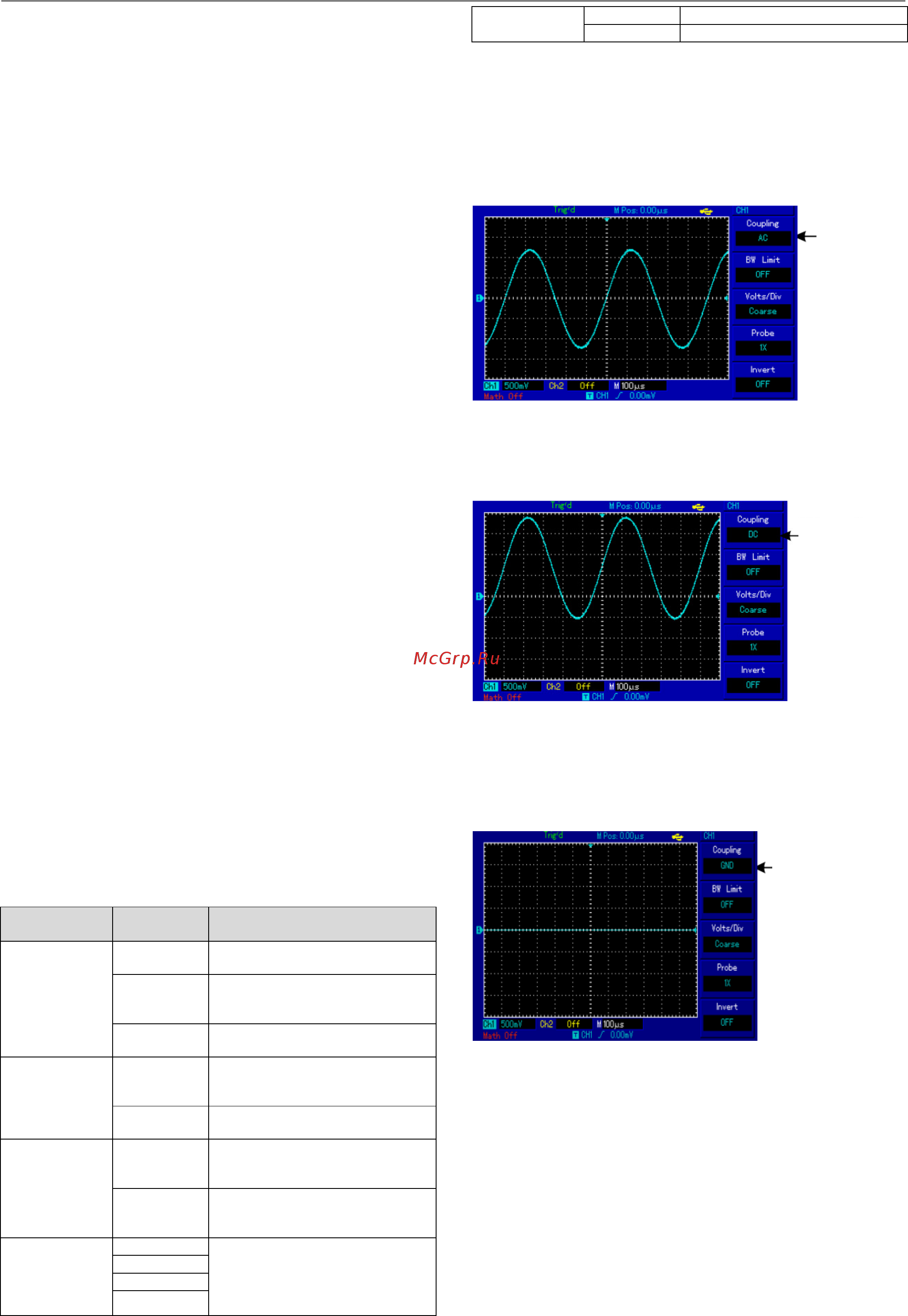

Рисунок 2-1. Отсечение постоянной составляющей сигнала
Нажмите [F1] для выбора значения DC. В этом режиме пропус-
каются и переменная, и постоянная составляющие. Осцилло-
грамма будет выглядеть следующим образом:
Рисунок 2-2. Одновременное отображение переменной и посто-
янной составляющих сигнала.
Нажмите [F1] для выбора значения GND. Теперь входной канал
заземлен. И переменная, и постоянная составляющие сигнала
отсекаются на входе. На дисплее отобразится следующая ос-
циллограмма.
Рисунок 2-3. Отсекаются и переменная, и постоянная составля-
ющие сигнала.
Примечание: в этом режиме сигнал остается подключенным к
цепи входного канала, хотя и не отображается на дисплее.
2. Настройка ограничения полосы пропускания
В качестве примера рассмотрим сигнал с частотой 40 МГц, по-
данный на вход канала СН1. Следует нажать на кнопку [CH1],
чтобы открыть канал СН1, а затем нажать на кнопку [F2], чтобы
выбрать значение OFF для параметра BS Limit.
При этом полоса пропускания канала совпадает с полной поло-
сой пропускания осциллографа, и высокочастотные компоненты
сигнала пропускаются в канал. Соответствующий вид дисплея
приведен на рис. 2-4.
Настройка
развязки по
переменному
току
Настройка зазем-
ления канала
Настройка
развязки по
постоянному
току
