Элвин ЭВП-36 [6/10] Установка водонагревателя

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ.

Система водяного отопления работает за счет естественной, либо искусственной циркуляции воды. При

естественной циркуляции вода движется под воздействием гидростатического напора, возникающего за счет

разности плотностей нагретой и охлажденной воды. В системах отопления с искусственной циркуляцией движение

воды происходит под действием работы циркуляционных насосов. Искусственную циркуляцию применяют в

случае значительной протяженности трубопровода и для снижения металлоемкости системы, т.е. для уменьшения

диаметров разводящих труб отопления.

Система отопления (см. рис.2) должна быть спроектирована и смонтирована так, чтобы обеспечить удобство при

монтаже и обслуживании прибора и производить полное осушение системы для проведения ремонтных и

монтажных работ. Монтаж водонагревателя производиться в месте удобном для его обслуживания и ремонта. При

этом для удобства замены блока ТЭН расстояние от пола до корпуса водонагревателя должно быть не менее

600мм.

Открытая система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой.

При использовании расширительной емкости мембранного типа (экспанзомата) на выходе из прибора перед

шаровым вентелем должен устанавливаться предохранительный клапан и манометр.

Установку экспанзомата производить в соответствии с инструкцией на его эксплуатацию.

На входе водонагревателя перед циркуляционным насосом в соответствии с рис.2 устанавливаются фильтр и

шаровой вентиль. Водонагреватель должен быть смонтирован в вертикальном положении – выходным патрубком

вверх. Если устанавливается циркуляционный насос, то он должен располагатся двигателем в горизонтальной

плоскости.

Для улучшения циркуляции воды в системе отопления с естественной циркуляцией нижний патрубок должен

быть нижней точкой отопительной системы (рис.2). При этом трубопроводы выполняются из стальной

водопроводной трубы.

Соединение может выполняться с водонагревателем на резьбе, системы на резьбе и сварке.

Рекомендуемые диаметры трубопроводов системы отопления:

Главного стояка 1 ½ "

Разводящие и сборная 1 ½ "

Разводка к радиаторам ¾" – 1"

При разводке труб главный стояк устанавливается вертикально, а горизонтальные с уклоном не менее 10мм на 1м

длины трубопровода в сторону нагревательного радиатора. Предварительно промытую систему заполнить водой и

проверить на герметичность, при необходимости произвести подтяжку резьбовых соединений. После монтажа

провести проверку сопротивления изоляции токоведущих частей, которое должно быть не менее 0,5 МОм. В случае

снижения сопротивления изоляции ниже указанного, следует просушить блок нагревателей при температуре 120-

150°С в течение 4-6 часов.

В качестве теплоносителя разрешается использовать воду водопроводную ГОСТ 2874, соответствующую

требованиям СанПиН 2.1.4.1074-01 или низкотемпературную (незамерзающую при минус 45°С) жидкость,

имеющую температуру кипения не ниже 100°С, без механических примесей и сертифицированную в качестве

теплоносителя для систем отопления.

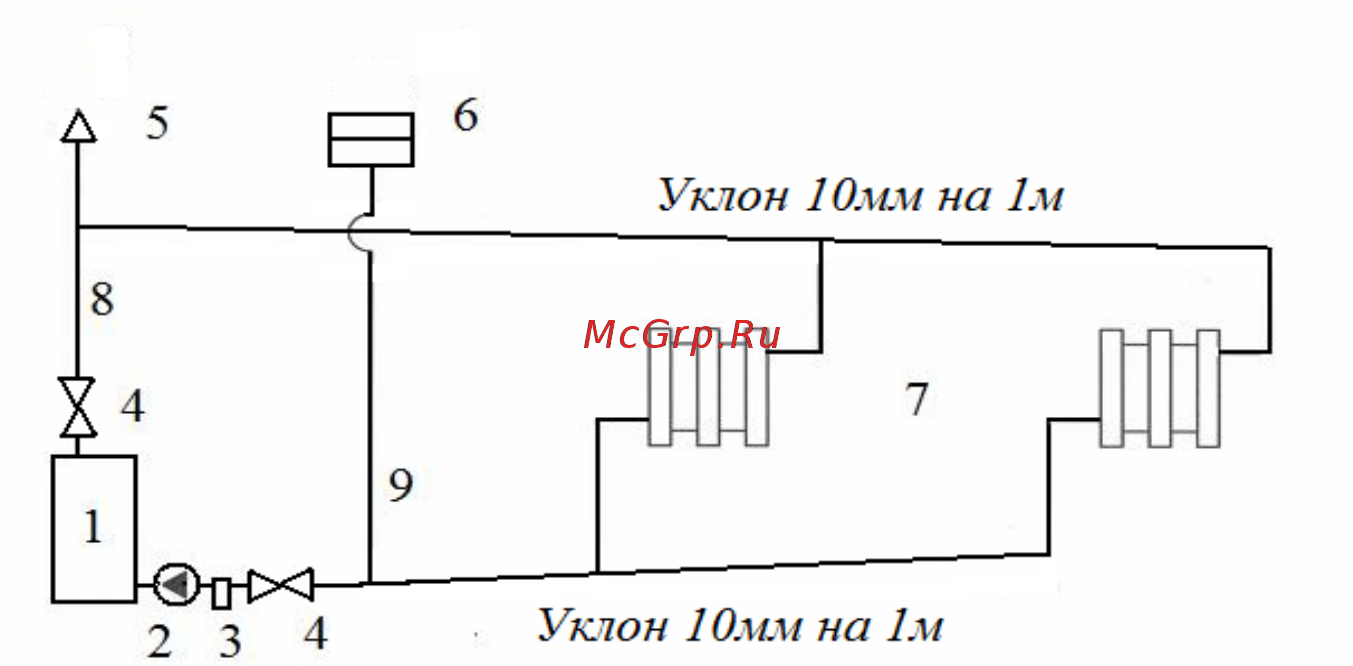

Рис.2

1 - котел, 6 - расширительный бак,

2 - циркуляционный насос, 7 – радиаторы отопления,

3 – фильтр, 8 - главный стояк,
