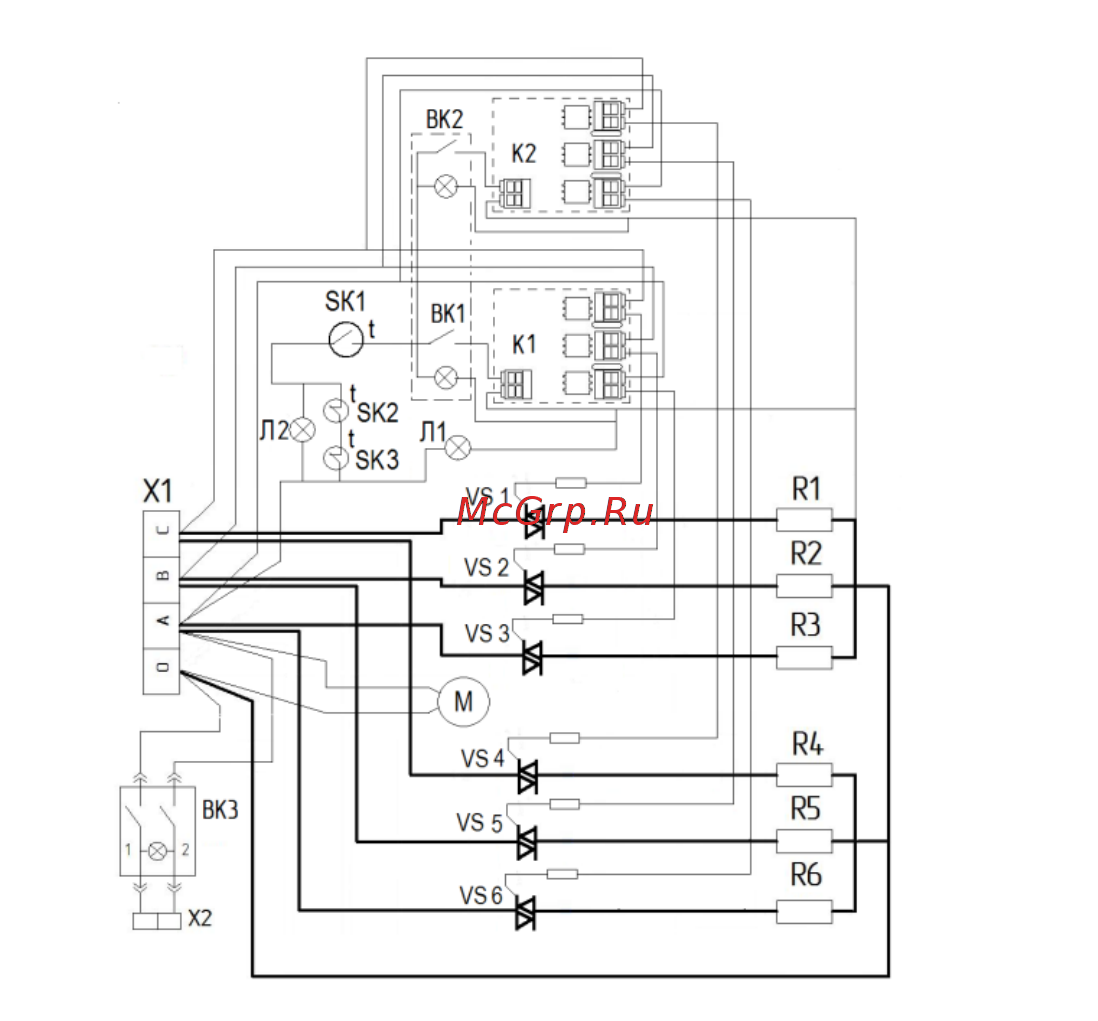

Электрическая схема ЭВП-24; ЭВП-30; ЭВП-36

Рис.3

Х1;Х2 - клеммная колодка;

Л1; Л2 - индикаторная лампа «Перегрев»;

К1; К2 - реле РТ3;

VS1…VS6- симисторы;

М - вентилятор;

R1-R3 - блок электронагревателей;

R4-R6 - блок электронагревателей;

ВК1,ВК2 - переключатель мощности;

ВК3 - включатель циркуляционного насоса;

SK1 – регулятор температуры;

SK2; SK3 – термоограничитель.

8. ПОРЯДОК РАБОТЫ.

Проверьте заполнение системы водой, открыв кран удаления воздуха. При этом в расширительном бачке должна

находиться вода.

Включение ЭВП.

Включить входной автоматический выключатель. На корпусе водонагревателя загорается индикаторная лампа.

Если в отопительной системе установлен циркуляционный насос, то включить его одноклавишным выключателем

на панели управления. Загорится подсветка выключателя, насос начнет работать. Клавиши двухклавишного

выключателя на панели управления установить в положение включено при этом загорятся лампочки клавиш.

Установить ручкой регулятора по часовой стрелке необходимую температуру. Начнется нагрев воды.

После достижения заданной температуры произойдёт автоматическое отключение нагрева и подсветка

двухклавишного выключателя погаснет.

Включение нагрева автоматическое после снижения температуры воды.

Регулировка температуры по часовой стрелке - увеличение, против часовой стрелки уменьшение.
