Интерактивный перьевой дисплей
РЕГУЛИРОВКА РАЗВЕРТКИ И ФАЗЫ (ТОЛЬКО ДЛЯ VGA)
Некоторые компьютеры и видеокарты при первом подключении интерактивного перьевого дисплея
не позволяют выполнить автоматическую синхронизацию для полноценной работы. Если какая-то
часть текста кажется размытой, выполните автоматическую синхронизацию входного сигнала с
помощью опции A
UTO ADJUST (АВТОРЕГУЛИРОВКА) (см. заводские предустановки, авторегулировка и
пользовательские настройки). Если изображение все еще размыто, выполните регулировку
развертки и фазы, следуя нижеприведенной процедуре. Для оптимального качества отображения,
установите разрешение видеокарты на максимальное (собственное) значение, которое можно
использовать при работе с перьевым дисплеем. Для получения подробной информации
см. характеристики устройства
.
1. На панели управления Wacom
выберите вкладку К
АЛИБРОВКА.
2. При работе с несколькими дисплеями
не забудьте в меню М
ОНИТОР выбрать
параметр, соответствующий данному
перьевому дисплею.
3. Для запуска экрана калибровки
щелкните кнопку К
АЛИБРОВКА.
4. С помощью элементов управления
экранного меню откройте экранное
меню и выберите пункт P
ITCH
(Р
АЗВЕРТКА). Затем отрегулируйте
уровень развертки так, чтобы четко
отображался рисунок из тонких
вертикальных линий.
5. В экранном меню выберите пункт
P
HASE (ФАЗА). Отрегулируйте фазу так,
чтобы калибровочный рисунок четко
отображался.
6. После окончания настройки нажмите
кнопку В
ВОД, а затем кнопку МЕНЮ для
выхода из экранного меню.
7. Для выхода из экрана калибровки
щелкните кнопку О
ТМЕНА или нажмите
E
SC.

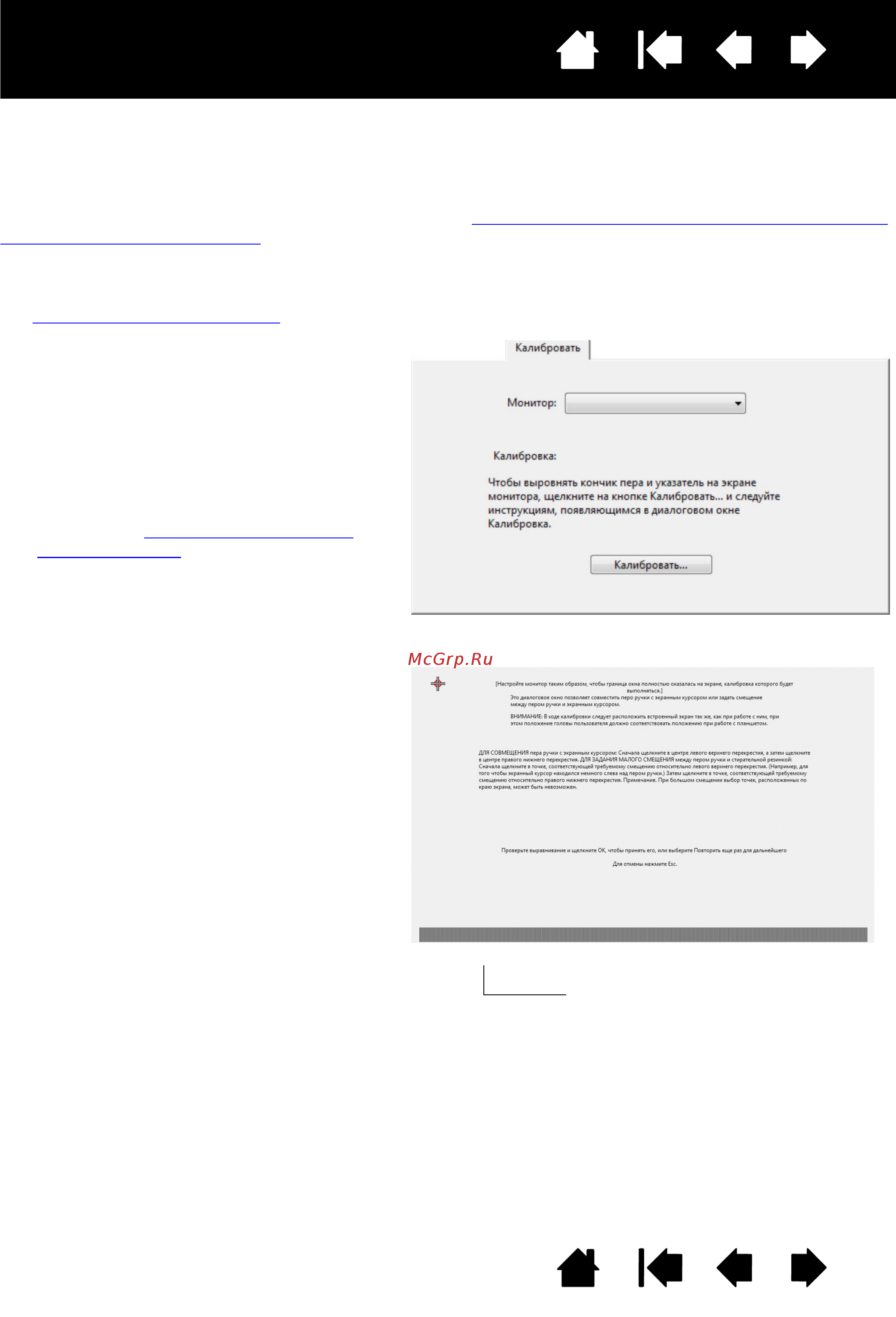

Калибровочный рисунок для
развертки и фазы.
