11
11
Интерактивный перьевой дисплей
Содержание Указатель
Указатель
Содержание

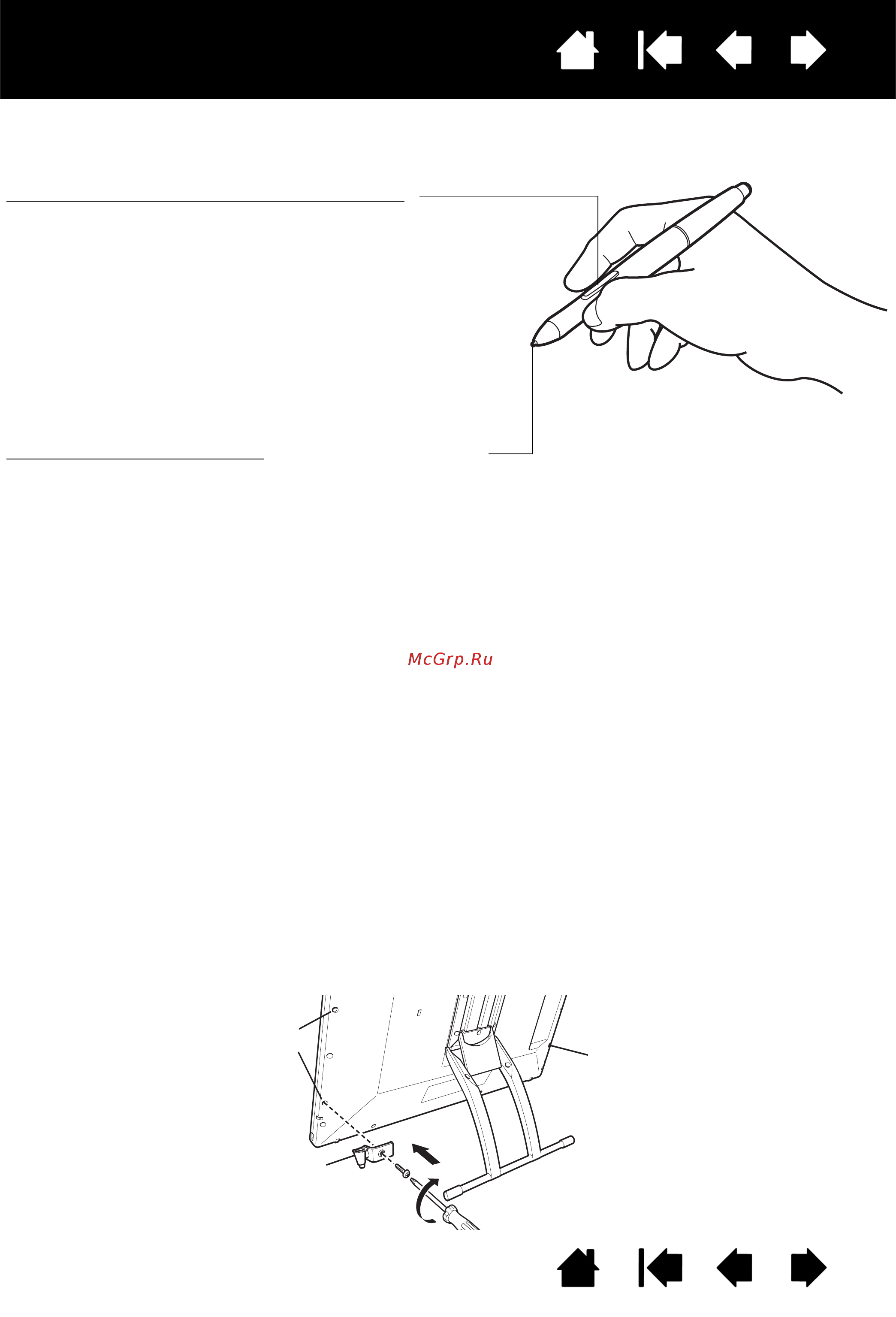

ФУНКЦИИ ПЕРА
Примечания.
Когда перо не используется, поместите его в отсек для хранения пера, подставку для пера
или положите на стол. Чтобы сохранить чувствительность наконечника пера, не ставьте его в
стакан для карандашей вертикально на кончик.
Важно! Используйте только то перо, которое предназначено для использования с вашим
перьевым дисплеем. Другие перья могут не функционировать должным образом.
Кроме того, наконечник пера разработан специально для использования с перьевым
дисплеем. Если поверхность вашего перьевого дисплея имеет специальное покрытие,
наконечники других перьев могут повредить экран перьевого дисплея.
ДЕРЖАТЕЛЬ И ШНУР ПЕРА
Устройство оснащено отсеком для хранения пера, расположенным на верхней панели перьевого
дисплея. Помимо этого в комплект поставки изделия входит держатель пера и шнур пера.
Схема сборки держателя пера показана на рисунке ниже. Отверстия для подсоединения шнура
показаны на рис. стр. 9.
Двухсторонняя кнопка (боковой переключатель).
Убедитесь, что программируемая кнопка находится в
удобном положении, в котором ее можно нажимать с
помощью большого или указательного пальца, но при
этом не задевать во время работы с пером.
Данную кнопку можно использовать при поднесении
кончика пера к зоне чувствительности поверхности
экрана дисплея (не прикасаясь к нему).
Нажмите на кнопку с любой стороны для активации
ее функций. По умолчанию положение верхней кнопки
установлено на двойной щелчок, а нижней - щелчок
правой кнопкой.
Наконечник пера (заменяемый)
. Перо включается при его
поднесении к зоне чувствительности (5 мм) экрана
дисплея. Это позволяет управлять положением курсора
без прикосновения кончика пера к экрану дисплея.
При нажатии наконечником пера на дисплей перо имитирует
щелчок главной кнопкой мыши. Нажим щелчка можно
отрегулировать в панели управления планшета Wacom.
Отверстия для
установки
Отверстие для
установки
Держатель
пера
