RU ET
5
1. ОБЩИЕ СВЕДЕНИЯ
1. ÜLDIST
Тщательно подбирайте мощность каменки. При
выборе каменки со слишком малой нагреватель-
ной способностью ее придется прогревать более
интенсивно и в течение более продолжительного
времени, что сократит срок ее службы.
При выборе каменки обратите внимание на то, что
для прогрева поверхностей потолка и стен, не имею-
щих теплоизоляционного покрытия (например, кирпич,
стекло, кафельная плитка и бетон), требуется каменка
большей мощности. При расчетах для помещения со
стенами и потолками из таких материалов на каждый
квадратный метр следует добавить еще 1,2 м
3
объема.
Если стены сауны изготовлены из массивных бревен,
кубатуру необходимо умножить на 1,5. Примеры:
• Помещение сауны объемом 10 м
3
с кирпичной
стеной, ширина и высота которой составляют по 2
метра соответственно, эквивалентно помещению
сауны объемом приблизительно 15 м
3
.
• Помещение сауны объемом 10 м
3
со стеклянной
дверью эквивалентно помещению сауны объемом
приблизительно 12 м
3
.
• Помещение сауны объемом 10 м
3
со стенами из
массивных бревен эквивалентно помещению сау-
ны объемом приблизительно 15 м
3
.
При необходимости продавец или представитель нашего
дилера помогут выбрать каменку необходимой мощно-
сти. Более подробную информацию можно получить на
нашем сайте в Интернете www.harviasauna.com.
1.1. Элементы конструкции каменки
A. Стальной каркас
B. Корпус каменки
C. Заднее соединительное отверстие
D. Верхнее соединительное отверстие
E. Отверстие для удаления сажи
F. Дверца топки
G. Зольник
H. Декоративная панель (только для Legend 240
Duo/300 Duo)
I. Топочный тоннель
Valige kerise võimsus hoolikalt. Kui küttevõimsus on
liiga väike, peate kerist kauem ja tugevamini kütma,
vähendades nii selle eluiga.
Pange tähele, et soojustamata seina- ja laepinnad
(näiteks tellis-, klaas, kivi- ja betoonpinnad)
suurendavad keriselt nõutavat võimsust. Iga ruutmeetri
sellise seina- ja laepinna kohta lisage ruumalale veel
1,2 m
3
. Kui sauna seinad on jämedatest palkidest,
siis tuleb sauna ruumala korrutada 1,5-ga. Näited:
• 10 m
3
sauna, mille üks 2 m kõrge ja 2 m lai
sein on tellistest, arvestuslikuks ruumalaks on
umbes 15 m
3
.
• Klaasuksega 10 m
3
sauna arvestuslikuks ruu-
malaks on umbes 12 m
3
.
• Jämedatest palkidest seintega 10 m
3
sauna
arvestuslikuks ruumalaks on umbes 15 m
3
.
Vajaliku kerise valimisel võib teid aidata müüja või meie
tehase esindaja. Täpsemate teabe saamiseks võite
külastada ka meie veebisaiti www.harviasauna.com.
1.1. Kerise osad
A. Terasraam
B. Kerise korpus
C. Tagumine ühendusava
D. Ülemine ühendusava
E. Puhastuslõõr
F. Põlemiskambri uks
G. Tuhakarp
H. Ääris (ainult Legend 240 Duo/300 Duo)
I. Põlemiskambri pikendus

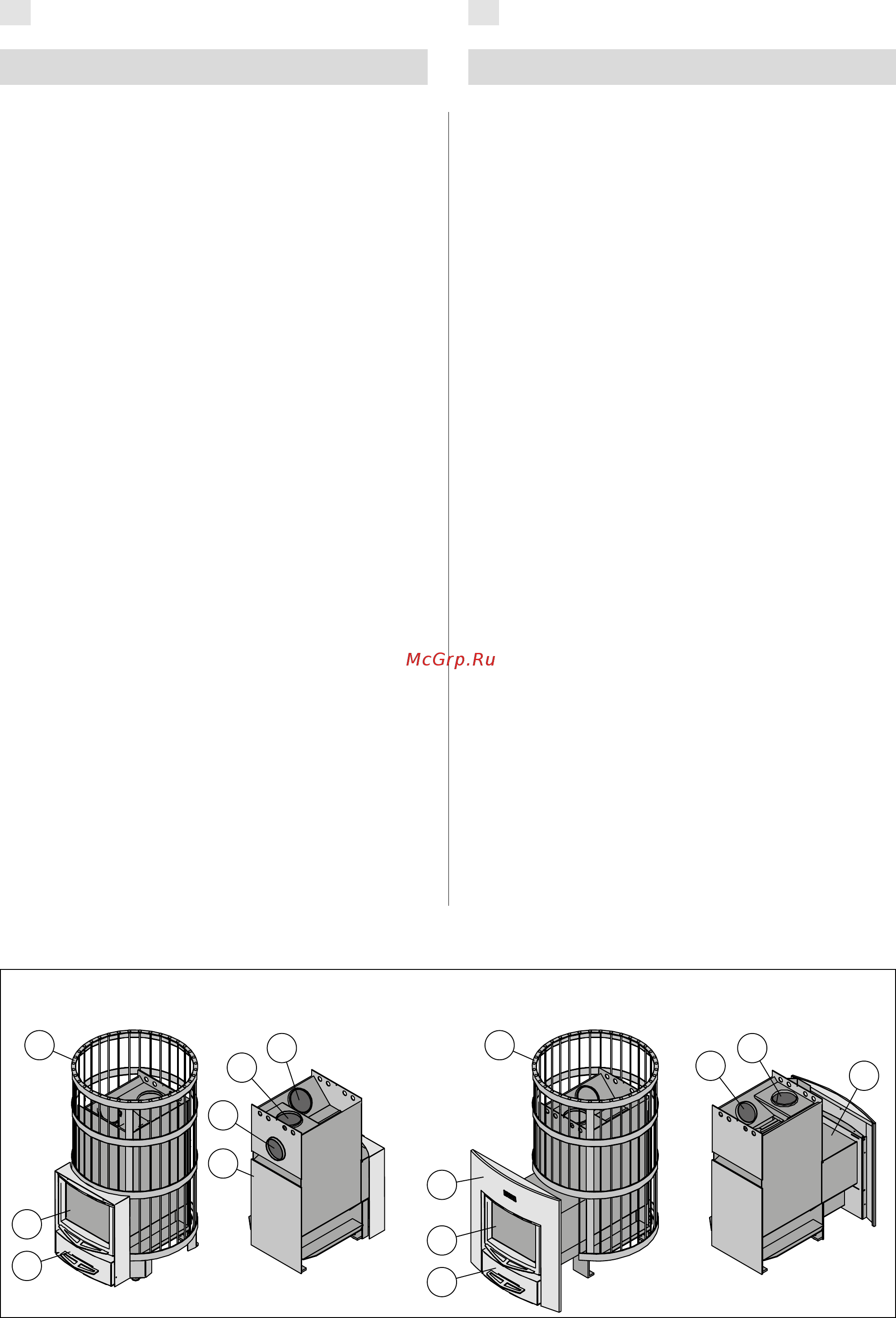

Рисунок 1. Элементы конструкции каменки. Внимание! Используйте только запасные части, рекомендован-
ные изготовителем каменки. Несанкционированная модификация каменки запрещается.
Joonis 1. Kerise osad. Tähelepanu! Kasuta ainult tootja poolt heakskiidetud varuosi. Keriste loata ümberehitamine
on keelatud.
A
Legend Legend SL/Duo
F
G
A
F
H
G
B
C
D
E
D
I
E
