Harvia Legend 300 Duo [6/21] Põlemine
![Harvia Legend 300 Duo [6/21] Põlemine](/views2/1646035/page6/bg6.png)
RU ET
6
1.2. Горение
Все каменки оснащены специальным приспособлением,
которое улучшает процесс горения: специальные кана-
лы, подающие воздух для горения в топку, проводят
часть его над огнем в верхнюю часть топки (рисунок 2).
При этом печные газы также сгорают и вырабатывают
тепло.
Кроме того, топочный материал (
2.3.) и способ раз-
жигания (
2.5.) оказывают значительное влияние на
эффективность сгорания и выброс печных газов.

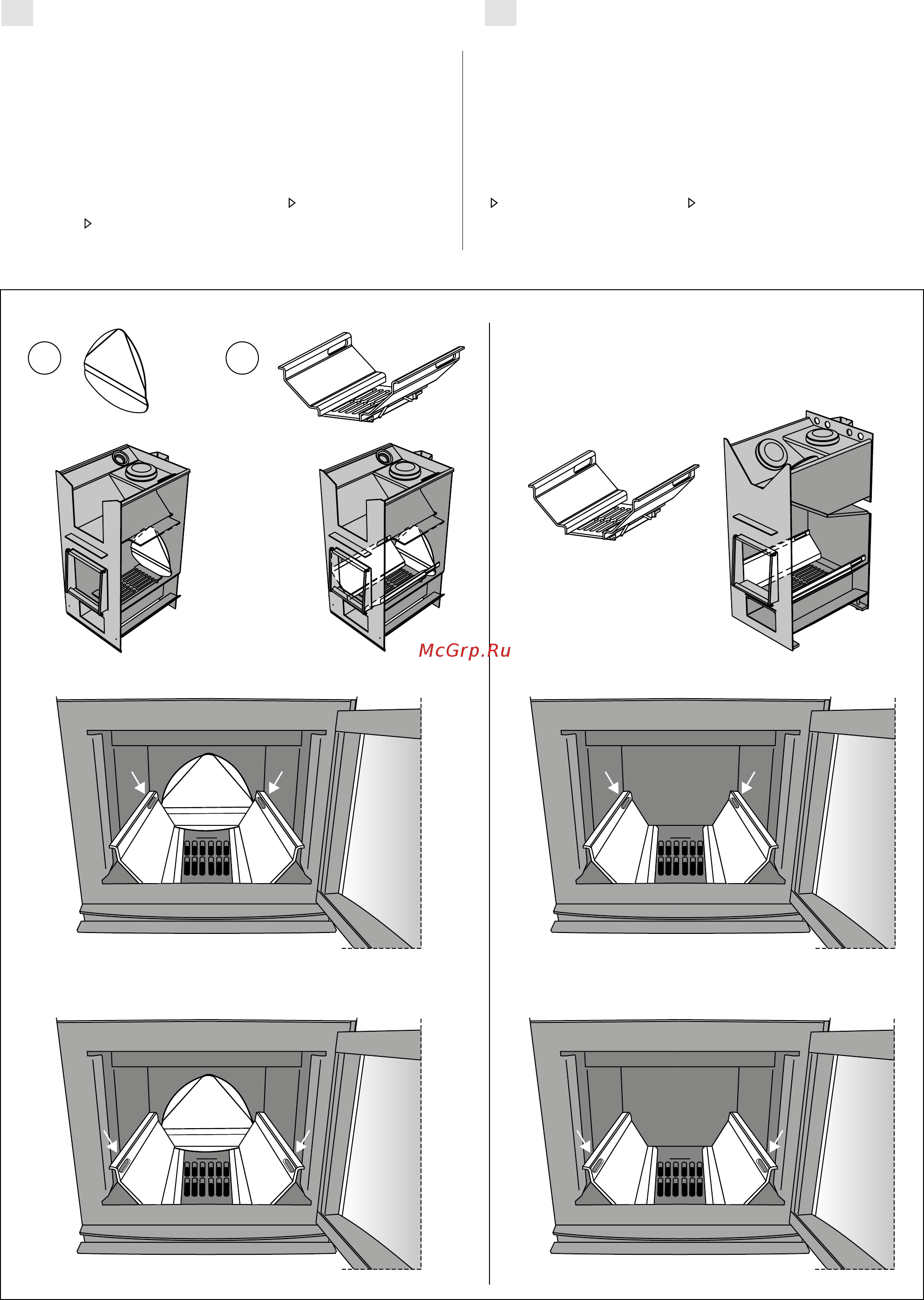

Рисунок 2. Каналы для подачи воздуха для горения
Joonis 2. Põlemiskambri õhukanalid
1.2. Põlemine
Kõigil keristel on eriline põlemisprotsessi parandav
tuharest: Põlemiskambri õhukanalid suunavad osa
õhust tule kohale põlemiskambri ülemisse ossa (joo-
nis 2). Nii põlevad ja annavad soojust ka suitsugaasid.
Samuti mõjutavad põlemise tõhusust ja
suitsugaaside eraldumist märgatavalt põlemismaterjal
(
2.3.) ja süütemeetod ( 2.5.).
1 2
Legend 150
Legend 150 SL
Legend 240 SL, Legend 240 Duo,
Legend 300 Duo
Legend 240, Legend 300
