26

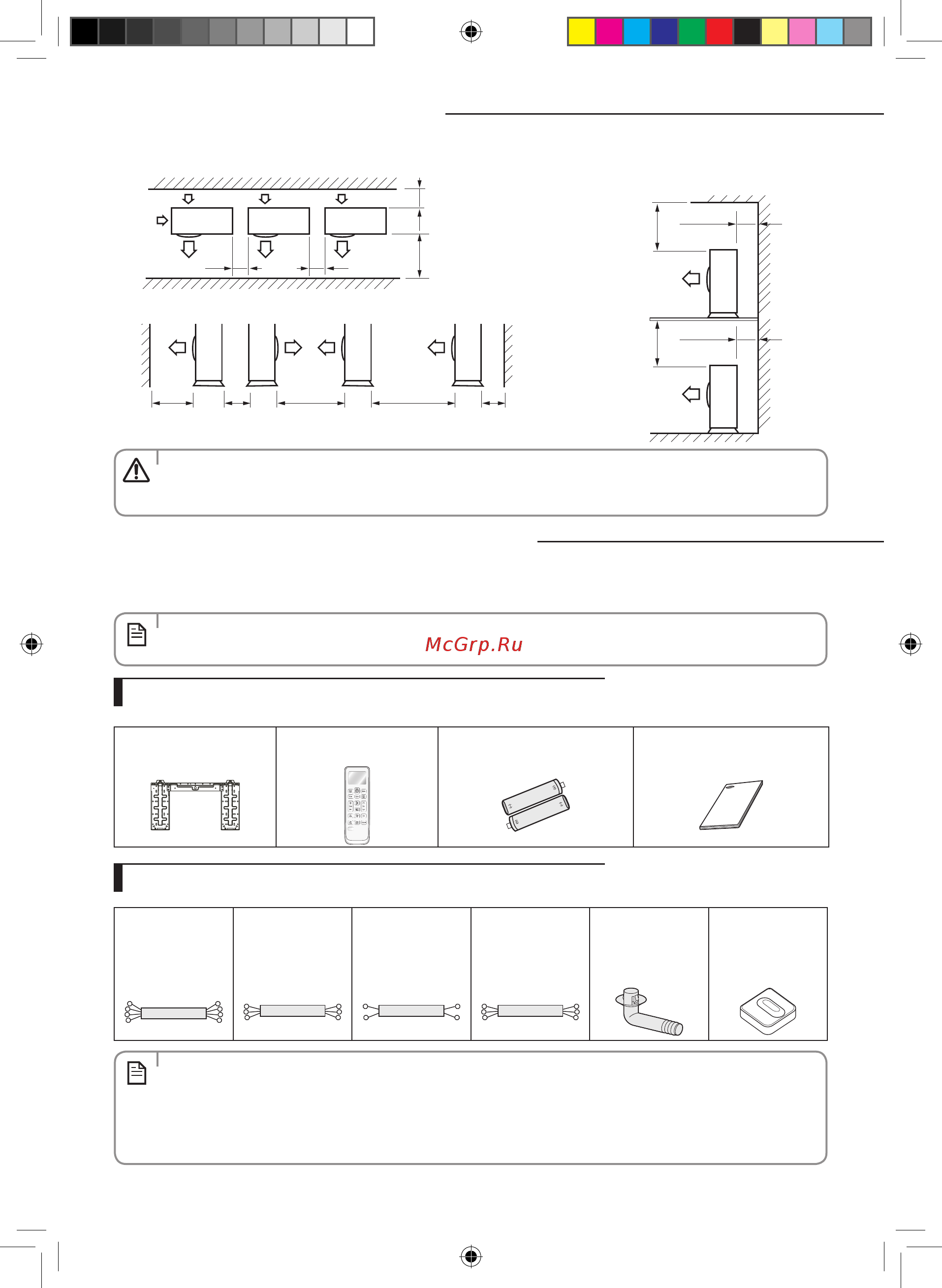

Выбор места установки
(Блок:мм)
Если верхняя часть наружных блоков и
выпуски воздуха направлены от стен
Если стены блокируют переднюю и заднюю стороны наружных блоков
Если передняя и задняя стороны наружного направлены к стене
500 или
больше
300 или больше
500 или
больше
300 или больше
300 или
больше
1500 или
больше
600 или больше
600 или
больше
1500 или
больше
600 или
больше
3000 или
больше
200 или
больше
3000 или
больше
• Еслиустройствомонтируетсявстесненномпространстве,тоономожетиздаватьшумииспытыватьотрицательное
воздействие на работу изделия.
• Установкадолжнаосуществлятьсянатакойвысотеивтакомместе,гдевибрациянебудетсоздаватьникакихпроблем.
Прилагаемые принадлежности
В комплекте с кондиционером поставляются следующие принадлежности:
• Количествоприлагаемыхпринадлежностейуказановскобках.
Принадлежности, вложенные в коробку внутреннего блока
Принадлежности, вложенные в коробку наружного блока
Монтажная пластина (1)
Пульт дистанционного
управления (1)
Батарейкидляпульта
дистанционного управления (2)
Руководство пользователя и
инструкции по установке (1)
4-проводной
кабель с
разъемами (1)
09/12
3-проводной
кабель питания (1)
18/24
2-проводной
кабель с
разъемами (1)
18/24
3-проводной
кабель с
разъемами (1)
18/24
Сливная пробка
(1)
Резиновые
подкладки под
ножки (4)
• Конусныегайкиприкручиваютсякконцукаждойтрубыиспарителяиливкручиваютсявотверстиядлясервисных
работ. Используйте эти гайки для соединения труб.
• (2)(3)4-проводныекабельныесекциидлясборкипоставляютсяпоотдельномузаказу.Еслионинепоставлены,
используйте стандартный кабель.
• Гайкисливногоотверстияирезиновыеподкладкиподножкипоставляются,толькоесликондиционерпоставляется
без трубной сборки, как показано на рисунке ниже.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ОСТОРОЖНО
Maldive CIS_AQV09P@_IBIM_32439A_R.indd 26 2010-12-18 15:37:19
