35
РУCCKИЙ

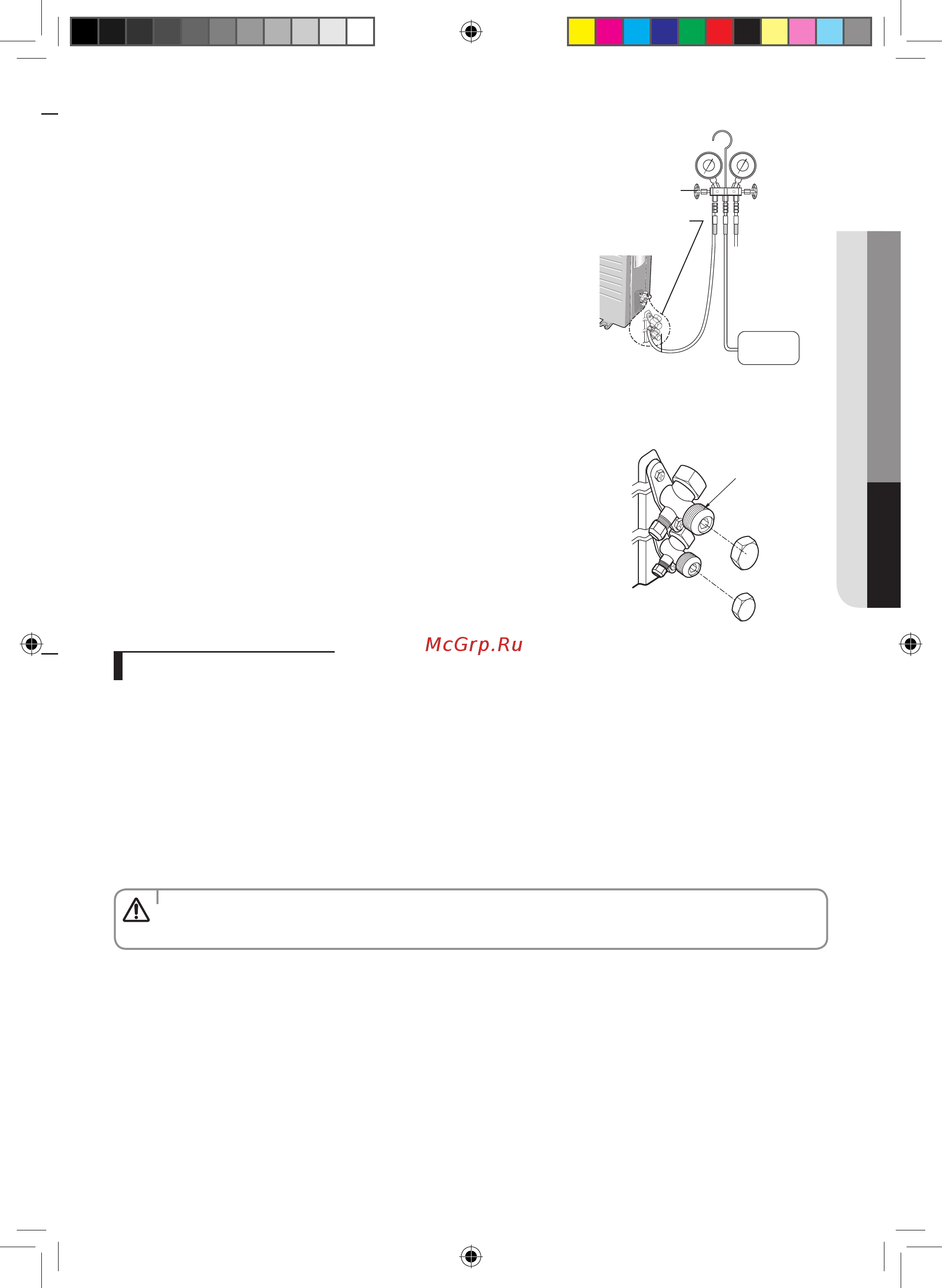

3. Подключите заправочный шланг со стороны коллектора манометра
низкого давления к сервисному отверстию газа, как показано на
рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Подавайте воздух в соединенные трубки с помощью вакуумного насоса
примерно 15 минут.
Убедитесь, что примерно через 10 минут манометр показывает -0,1 МПа (-76
см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
Закройтевентильнасторонеманометранизкогодавления,поворачиваяего
вращением по часовой стрелке.
Отключите вакуумный насос
Понаблюдайте в течение 2 минут, изменяется ли давление газа.
Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа
в открытое положение.
7. Наденьте гайки на шпиндель вентиля и на крышку сервисного
отверстия, и затяните их динамометрическим ключом крутящим
моментом 183 кгс•см.
8. Проверьте отсутствие утечки газа, обратив особое внимание на гайки
шпинделя 3-ходового крана и на крышку сервисного отверстия (см. стр.
37).
Вакуумный
насос
Манометр коллектора
Вентиль
Сервисное отверстие для газа
<Низкое давление>
Сервисное отверстие для
жидкости
<Высокое давление>
(Предотвращение
обратного течения)
• Воздух,вкоторомимеетсявлага,оставшаясявконтуреохлаждения,можетпривестикнарушениюработыкомпрессора.
• Приустановкеизделиявсегдаобращайтесьвсервисныйцентриливпрофессиональноемонтажноеагентство.
B
(Жидкость)
Гайка шпинделя
Шпиндель
вентиля
A
(Газ)
Добавляйте хладагент в соответствии со следующей таблицей:
Если вы пользуетесь трубками длиной более 5 м,
то на каждый дополнительный метр необходимо добавлять ‘15' грамм
хладагента R410A.
Если вы пользуетесь трубками длиной менее 5 м,
то достаточно выполнить обычную продувку
Дополнительные подробности приведены в Руководстве для пользователя.
Добавление хладагента
ОСТОРОЖНО
