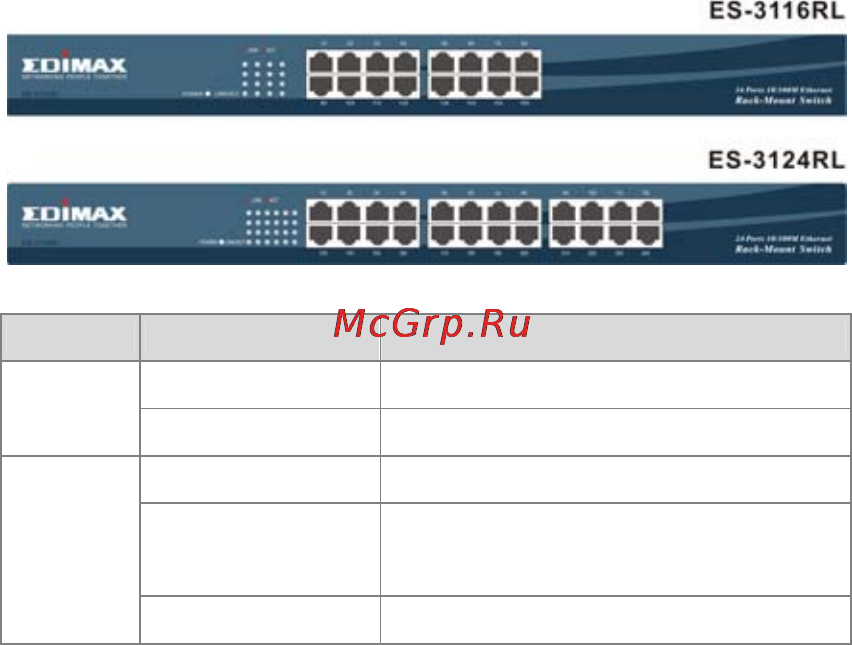

LED Beschreibung
Bezüglich der LED Beschreibung beachten Sie bitte die folgende
Schautafel:
LED Einstellung Betrieb
Konstantes Grün Eingeschaltet
Ein/Aus
Aus Ausgeschaltet
Konstantes Grün Der Port ist angeschlossen
Aufblinkendes
Grün
Der Port überträgt / erhält Daten.
Link/Act
Aus Keine Verbindung
Stationsverbindung
Verbinden Sie jede Station mit dem Switch durch Doppelkabel. Stecken
Sie ein RJ-45-Anschlussstück in einen RJ-45-Port des Switches, und
stecken Sie das andere RJ-45 Anschlussstück in den Netzadapter der
Station. Schalten Sie den Switch an, und dann ist das System
betriebsbereit.
Für die Auswahl der Kabel beachten Sie folgende Schautafel.
Switch-Verbindung
Um eine Switch-Verbindung herzustellen, können Sie jeden Port
benutzen, um einen Switch mit nicht gekreuztem oder gekreuztem
Netzwerkkabel zu verbinden. Da alle Ports Auto-MDI / MDI-X Funktion
unterstützen, ist es erlaubt, ein nicht gekreuztes Netzwerkkabel zu
verwenden, um eine Switch-to-Switch Verbindung herzustellen.
10
