4.3.4 Перестановка опорных деталей двери

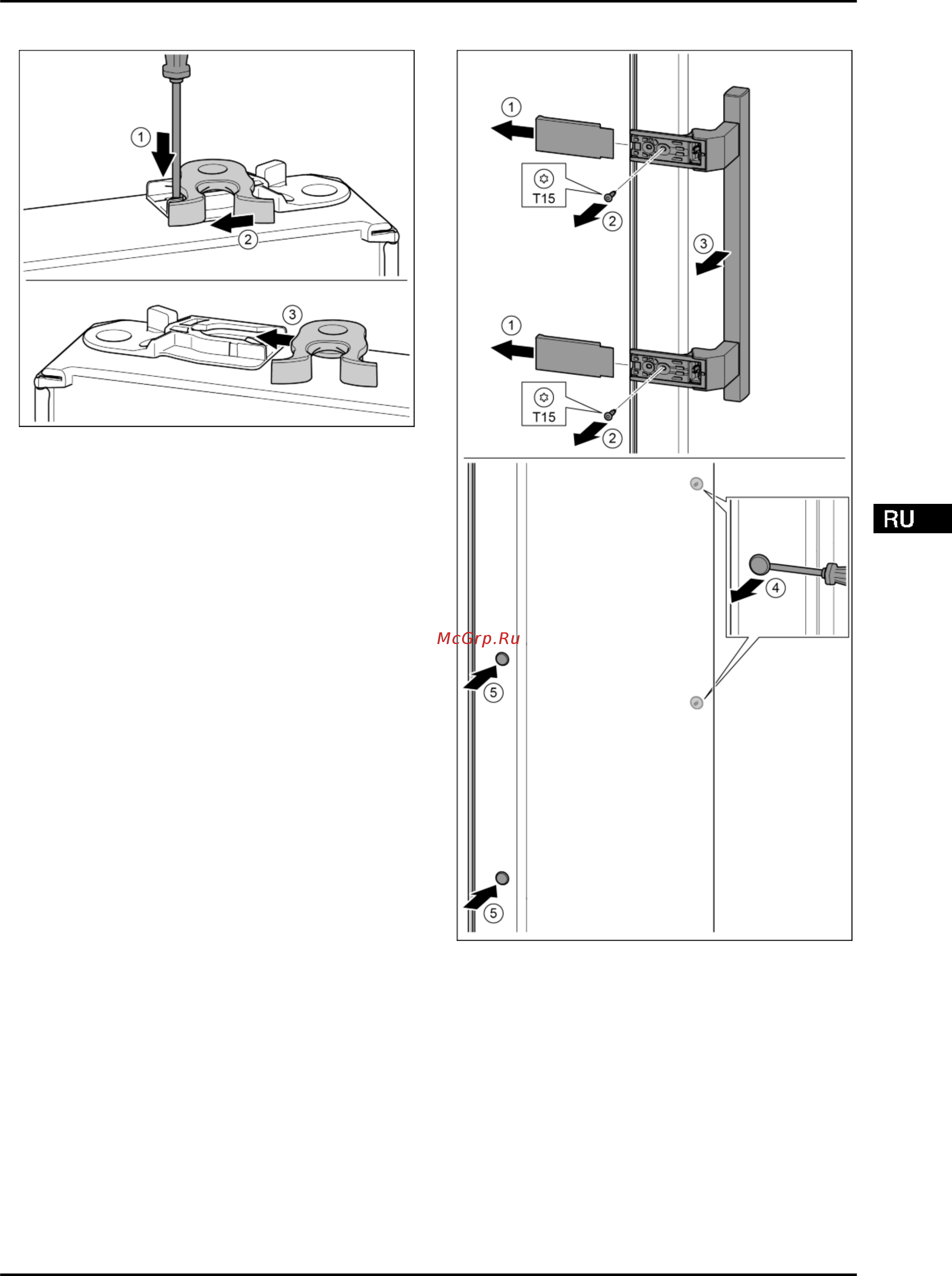

Fig. 16

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 16 (1)

Запорный крючок вывести из направляющей.

Fig. 16 (2)

Запорный крючок вставить в направляющую с другой

стороны.

Fig. 16 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.5 Перестановка ручек

Fig. 17

Снять крышку.

Fig. 17 (1)

Выкрутить винты отверткой Т15.

Fig. 17 (2)

Снять ручку.

Fig. 17 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 17 (4)

Заглушки снова вставить с другой стороны.

Fig. 17 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
