Liebherr KBef 4330 [9/26] Перестановка верхних опорных частей

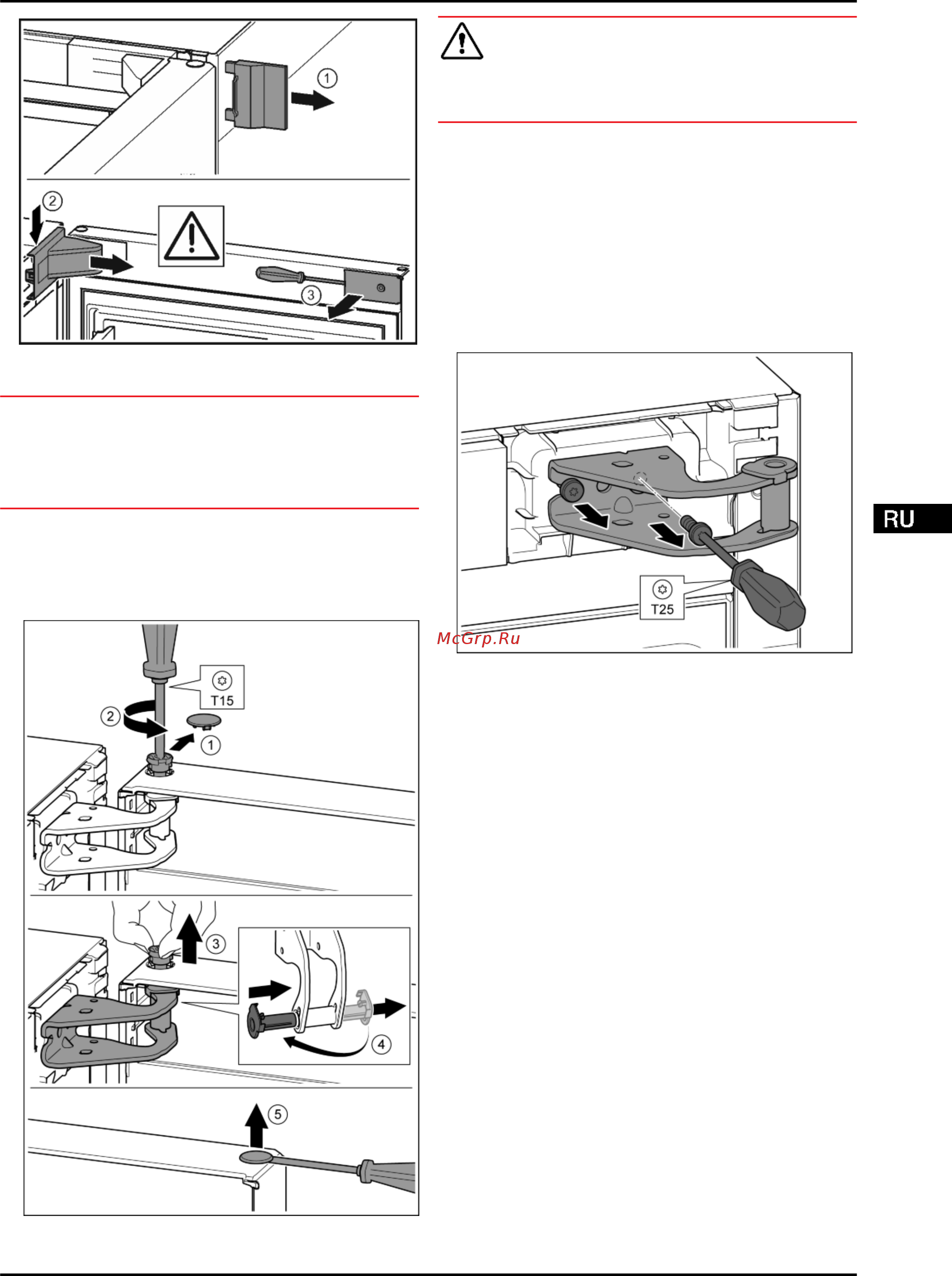

Fig. 9

Открыть дверь.

ВНИМАНИЕ

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Снять внешнюю крышку.

Fig. 9 (1)

При помощи отвертки освободить крышку опорного

кронштейна и отсоединить. Снять крышку опорного

кронштейна.

Fig. 9 (2)

Шлицевой отверткой вывести накладку из зацепления

и отвести в сторону.

Fig. 9 (3)

Fig. 10

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Осторожно снять предохранительную крышку.

Fig. 10 (1)

Немного выкрутить палец отверткой Т15.

Fig. 10 (2)

Удерживать дверь и вытянуть палец рукой.

Fig. 10 (3)

Опорную втулку вывести из направляющей. Установить

и зафиксировать с другой стороны.

Fig. 10 (4)

Приподнять дверь и отставить в сторону.

Осторожно приподнять шлицевой отверткой заглушку

из опорной втулки двери и вынуть.

Fig. 10 (5)

4.3.2 Перестановка верхних опорных

частей

Fig. 11

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн.

Ввод в работу

* Наличие в зависимости от модели и комплектации 9
