15
Выбор места установки наружного блока
Для размещения наружного блока выберите место,
способное выдержать его вес и вибрацию, где шум
и потоки воздуха, создаваемые во время его рабо-
ты, не будут усиливаться, и причинять беспокойство
самому пользователю и его соседям .
Должно обеспечиваться достаточное свободное
пространство для установки наружного блока на
место эксплуатации и последующего его обслужи-
вания.
Должно обеспечиваться достаточное свободное
пространство не мешающее циркуляции воздуха, а
со сторон забора и выброса воздуха наружным
блоком не должно быть препятствий.
Должно исключаться воздействие на наружный
блок сильных ветров.
Должно минимизироваться воздействие на наруж-
ный блок прямого солнечного света и осадков. В
районах с сильными снегопадами рекомендуется
установка защитных козырьков и ограждений.
Должно обеспечиваться расстояние не менее 3-х
метров от наружного блока до радио- и телевизи-
онных приемников, для уменьшения вероятности
создания помех изображению и звуку при его рабо-
те.
Наружный блок должен быть установлен строго
горизонтально.
Опоры крепления наружного блока должны быть
надежно закреплены.
Внимание ! Из наружного блока может вытекать
конденсат, следует исключить близкое
расположение предметов, которые могут
пострадать от влаги
При эксплуатации кондиционера при
низких температурах наружного воздуха,
следует соблюдать следующие правила:
Запрещается устанавливать наружный блок в ме-
стах, где воздухозаборное/воздуховыпускное от-
верстие могут находиться под непосредственным
воздействием ветра.
Во избежание воздействия ветра наружный блок
необходимо устанавливать так, что бы воздухоза-
борное отверстие было обращено к стене, а со
стороны воздухозаборного отверстия рекомендует-
ся установить ветрозащитную перегородку.
Для исключения заноса наружного блока снегом,
необходимо предусмотреть место его установки
выше уровня снегового покрова.

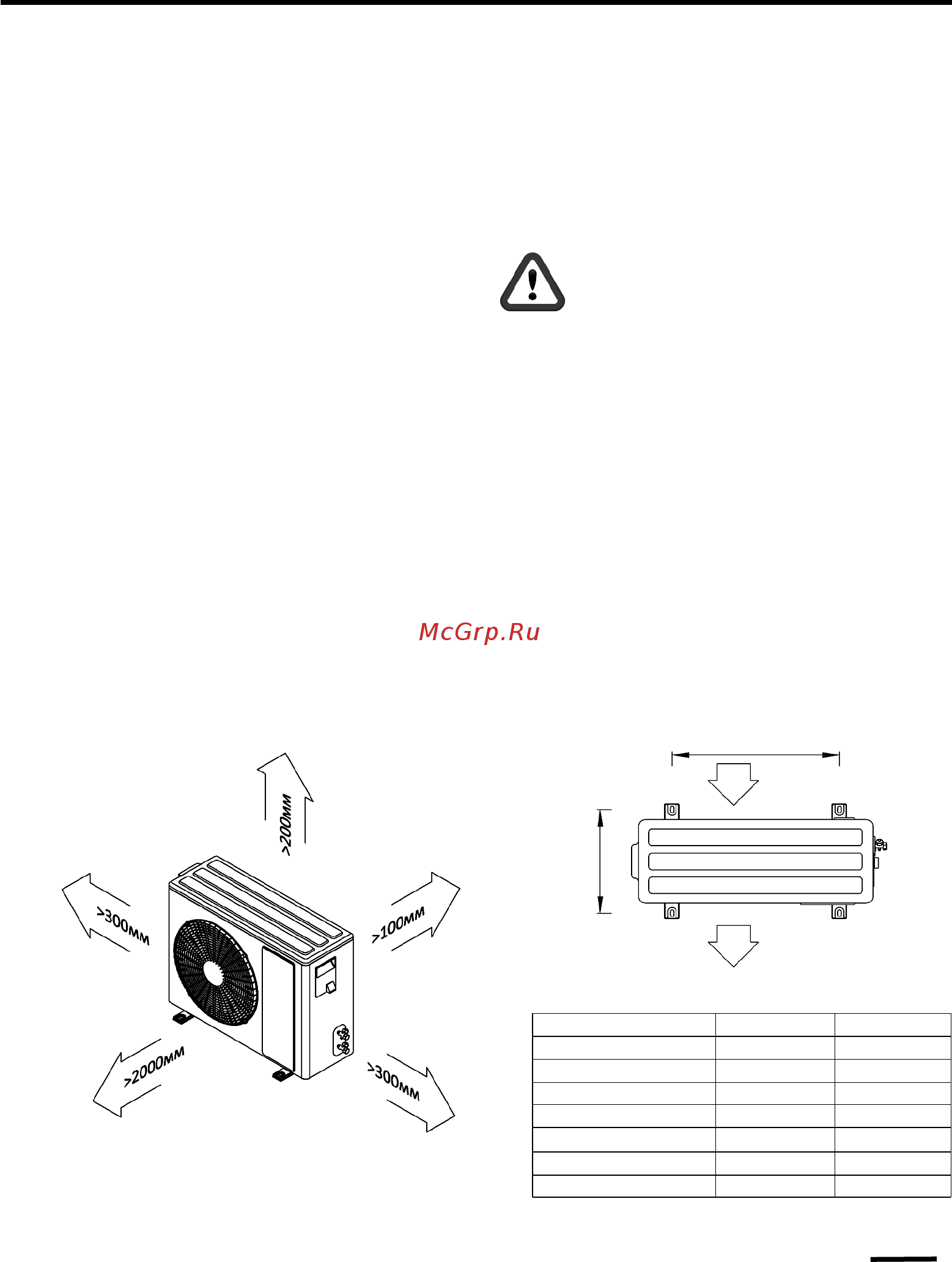

Требования при размещении блоков
Установочные размеры наружных блоков
Модель A, мм B, мм
RAC-07AX
430 280
RAC-09AX
400 290
RAC-12AX
400 290
RAC-
18AX
545
315
A
B
540
325
630 350
54
0
325
RAC-
24AX
RAC-30AX
RAC-36AX
