IGC RAS/RAC-07AX [7/26] Технические характеристики
![IGC RAS/RAC-24AX [7/26] Технические характеристики](/views2/1649762/page7/bg7.png)

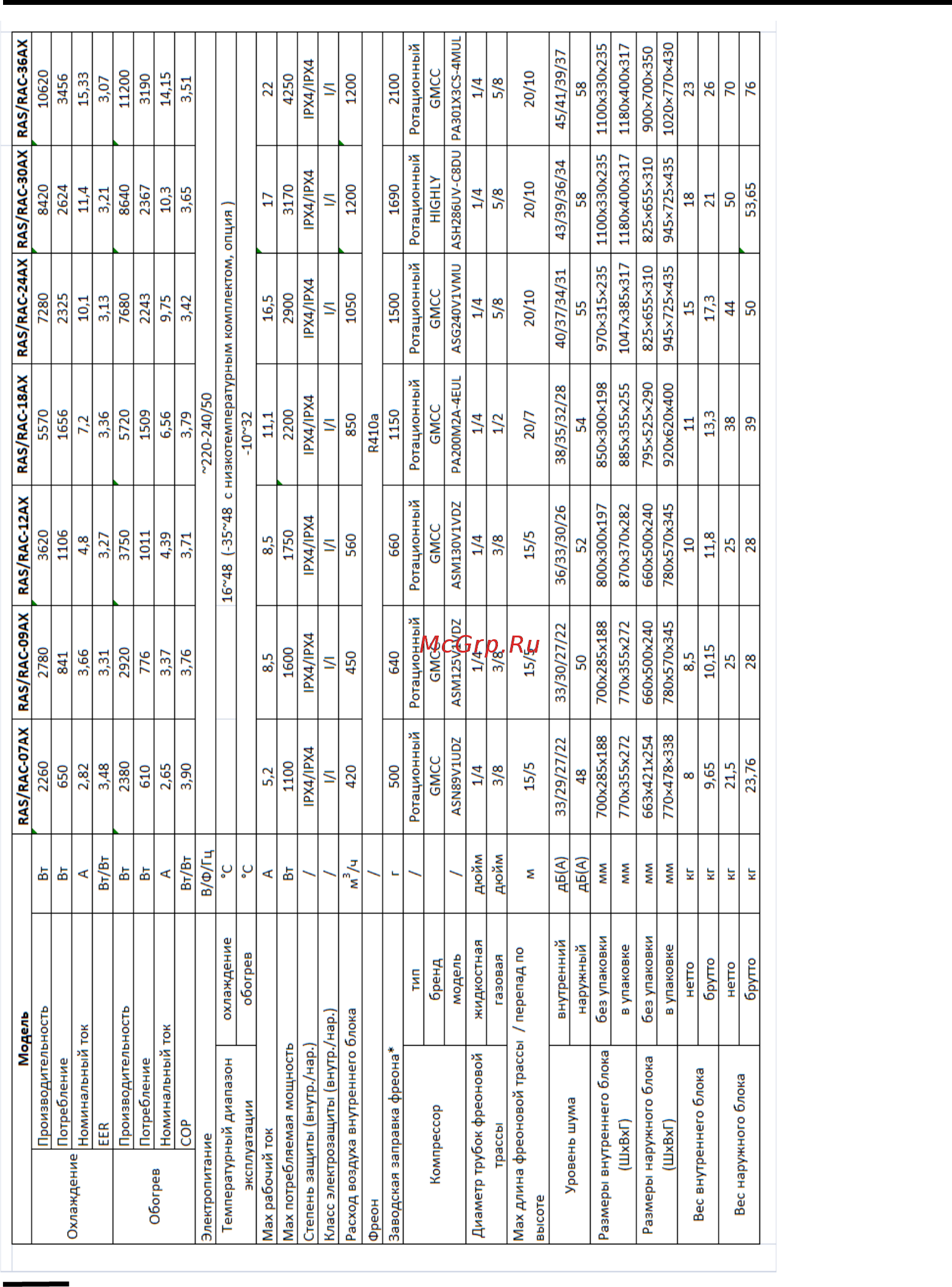

Технические характеристики
06
Примечания:
1. Данные в таблице получены в соответствии с ISO5151-2017 при следующих условиях:
- режим охлаждения при температуре (внутри) 27 С(DB)/19 C(WB), снаружи 35 С (DB)/24 C(WB)
- режим обогрева при температуре (внутри) 20 С/15 C(WB), снаружи 7 С(DB)/24 С (WB)
2.Производитель оставляет за собой право вносить изменения без предварительного уведомления в конструкцию и комплектацию без ухудшения изделия
* Количество фреона в наружном блоке рассчитано на длину трассы до 5м.
При увеличении длины трассы более 5 м необходимо дозаправить кондиционер в расчете 20г/м для моделей 09, 12 и 30г/м для моделей 18 ~36.
