3. Установка

3.6 Порты связи

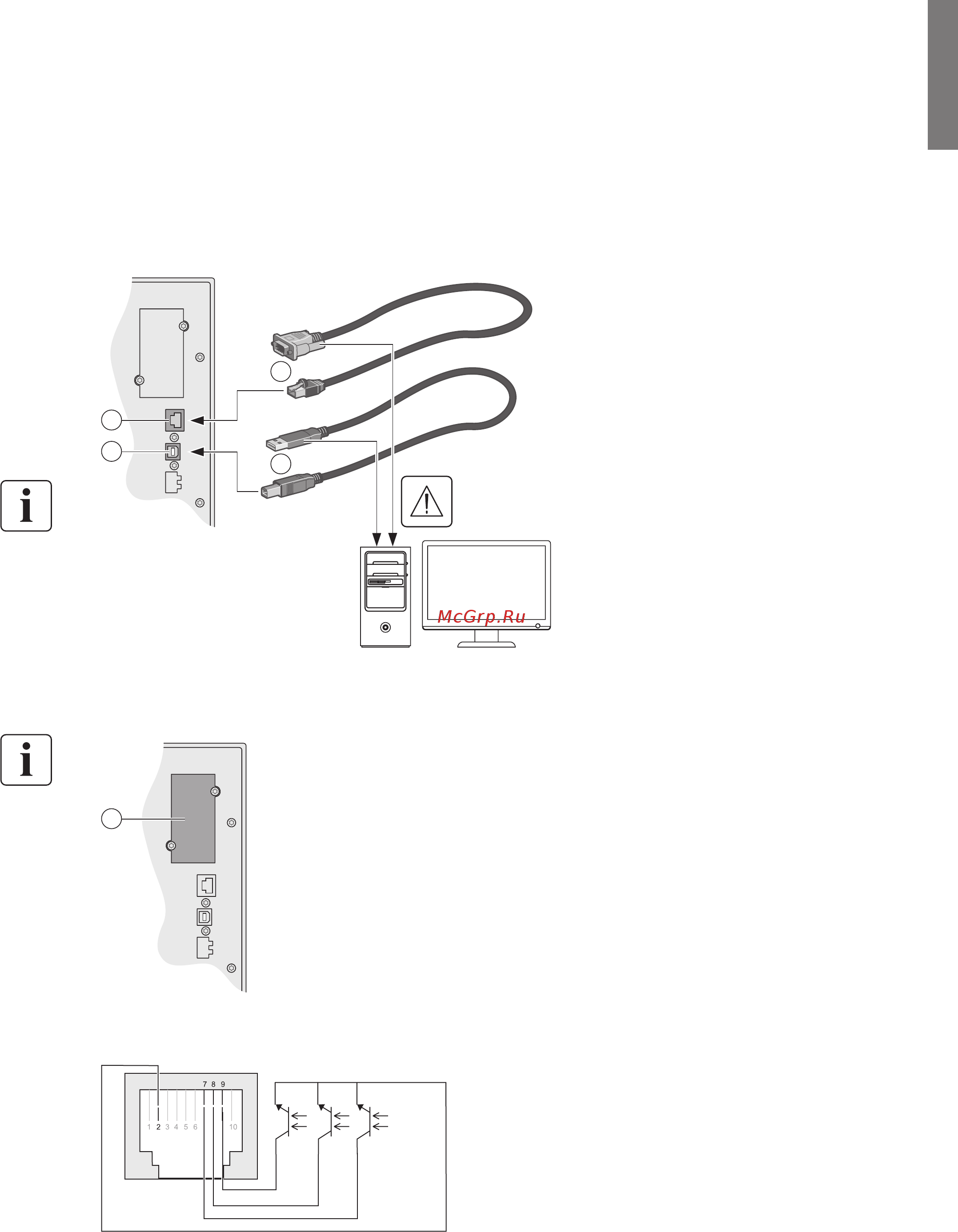

Соединение порта связи RS232 или USB

Порты связи RS232 и USB не могут работать одновременно.

Установка плат связи (по спецзаказу, в стандартном варианте для вариантов Netpack)

Для установки платы связи нет

необходимости выключать АБП:

1. Снять с АБП крышку (3),

которая крепится винтами.

2. Вставить плату связи в

предусмотренный для нее паз.

3. Закрепить плату винтами.

Технические параметры коммуникационного порта с (дополнительной) оптоэлектронной раз-

вязкой

• Выводы 1, 3, 4, 5, 6, 10: не используются

• Вывод 2: общий провод пользователя

• Вывод 7: низкий уровень заряда

батареи

• Вывод 8: работа от батареи

• Вывод 9: АБП работает, оборудование

получает питание

n.o.: замыкающий контакт

Когда сигнал находится в активном состоянии, контакт между общим выводом 2 и выводом

соответствующего сигнала замкнут.

Характеристики контактов (оптроны)

• Напряжение: 48 В пост.тока макс

• Ток: 25 мА макс

• Мощность: 1,2 Вт

1. Подсоединить кабель связи RS232 (5)

или USB (6) к последовательному порту

или порту USB компьютера.

2. Соединить другой конец кабеля связи

(5) или (6) с портом связи USB (1)

или RS232 (2) АБП.

После установки программного

обеспечения компании EATON для

административного управления,

персонализации или обеспечения

безопасности АБП может

взаимодействовать с компьютером.
