Стр 20
620-00082-02-i (ru)
5. Техобслуживание

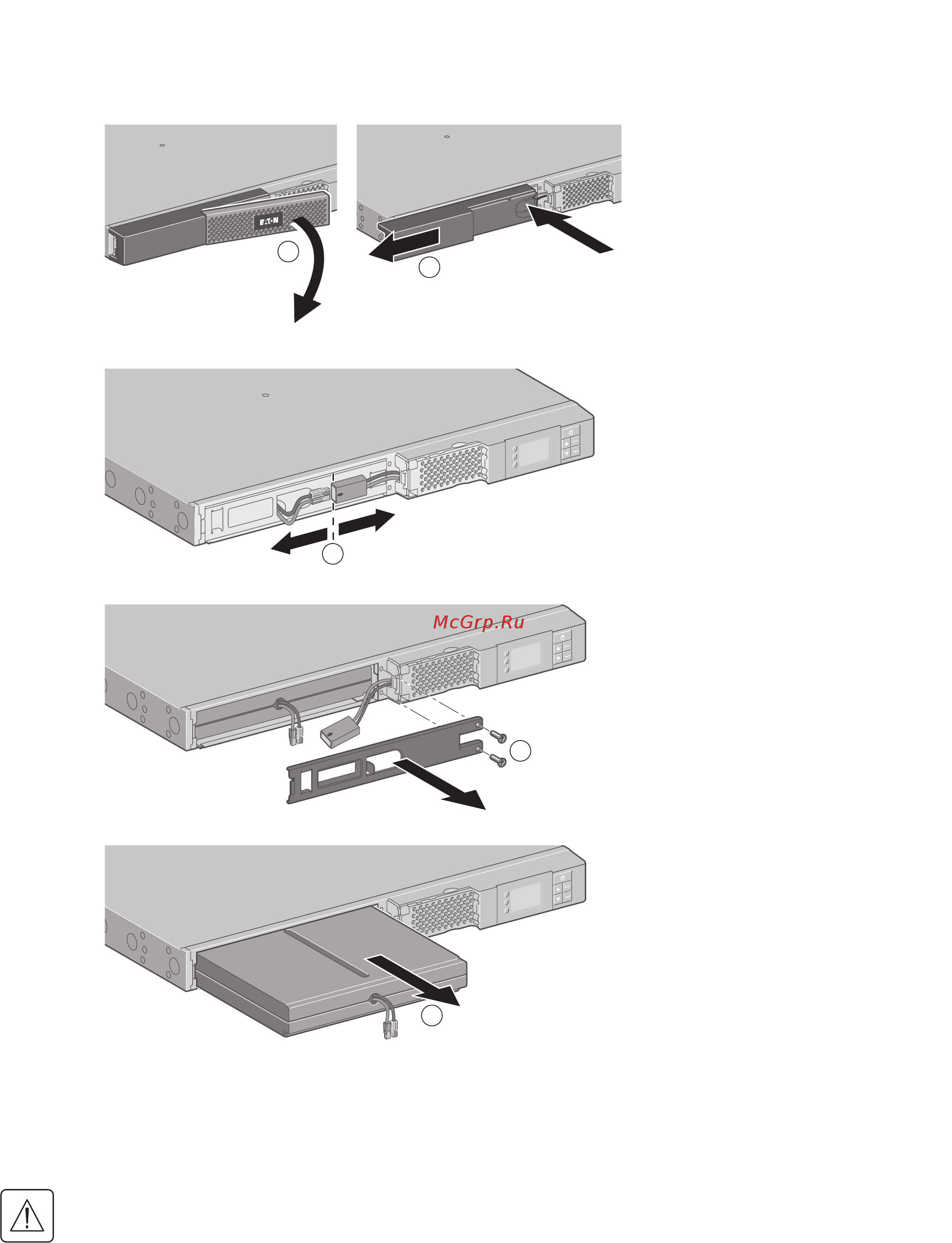

Удаление блока батареи из модели, предназначенной для установки в стойке
A
B
A - Снимите среднюю часть.
B - Снимите левую сторону передней
панели, нажав кнопку и вытянув
деталь.
C
C - Отсоединить блок батарей,
разъединив 2 разъема (запрещается
тянуть за кабели).
D
D - Снять защитную металлическую
крышку батареи, отвинтив 2 винта.
E
E - Вынуть блок батарей, потянув за
пластмассовый язычок, и заменить
блок.
Установка нового блока батарей
Выполнить вышеописанные операции в обратном порядке.
● Для обеспечения безопасности и того же уровня рабочих характеристик использовать
только гальванические элементы поставки компании EATON.
● При соединении надежно вставить друг в друга штыревую и гнездную части разъема.
