IGC RAS/RAC-24NHM [10/32] Индикация жк дисплея пульта
![IGC RAS/RAC-18NHM [10/32] Индикация жк дисплея пульта](/views2/1649931/page10/bga.png)
MODE
Текущий режим работы
AUTO
COOL
DRY
HEAT
FAN
Индикация передачи сигнала
при управлении
TIMERON
Включение по
таймеру
TIMEROFF
Выключение по
таймеру
SLEEP
Индикация
режима SLEEP
(см. описание)
FOLLOW ME
Индикация функции
FOLLOW ME
FAN SPEED
Скорость вентилятора:
высокая
средняя
низкая
*В режиме AUTO и DRY
скорость не регулируется,
индикация не светится.
ТЕМПЕРАТУРА/ТАЙМЕР Индикация
заданной температруры и времени таймера
на ВКЛ/ВЫКЛ
Диапазон температуры: 17-30° C
Диапазон времени таймера: 0-24ч
*В режиме вентиляции высвечивается
темпера
тура окружающего воздуха .
ECO
функция отсутствует
FRESH
Индикация включения
функции ионизации воздуха
Уро
вень зарядки
батареек

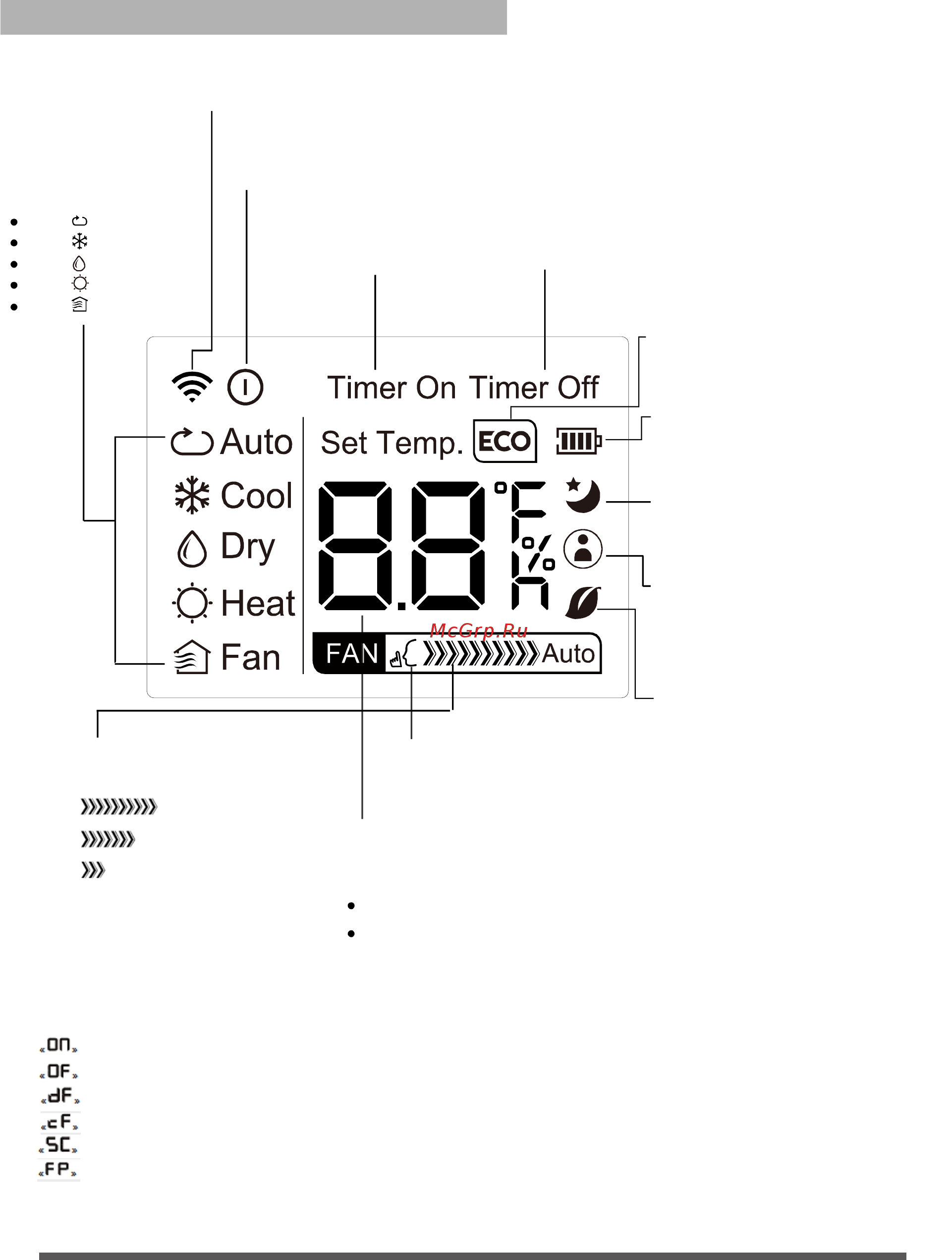

Индикация ЖК-дисплея пульта
SILENT
Функция отсутствует
о
хлаждение
автоматический
осушение
обогрев
вентиляция
- Индикакация в течение 3-х сек после включения Timer ON, FRESH, Swing, Turbo -
Индикакация в течение 3-х сек после выключения Timer ON, FRESH, Swing, Turbo -
Индикация функции разморозки наружного теплообменника в режиме обогрева -
Индикация функции защиты подачи холодного воздуха в режиме обогрева
- Индикация функции самоочистки SELF CLEAN
- Индикация функции защиты от обмерзания внутреннего блока
ON/OFFЗ
Загорается когда кондиционер в работе,
гаснет при выключении кондиционера
Auto автоматический
10
