IGC RAS/RAC-24NHM [7/32] Индикация led дисплея
![IGC RAS/RAC-18NHM [7/32] Индикация led дисплея](/views2/1649931/page7/bg7.png)

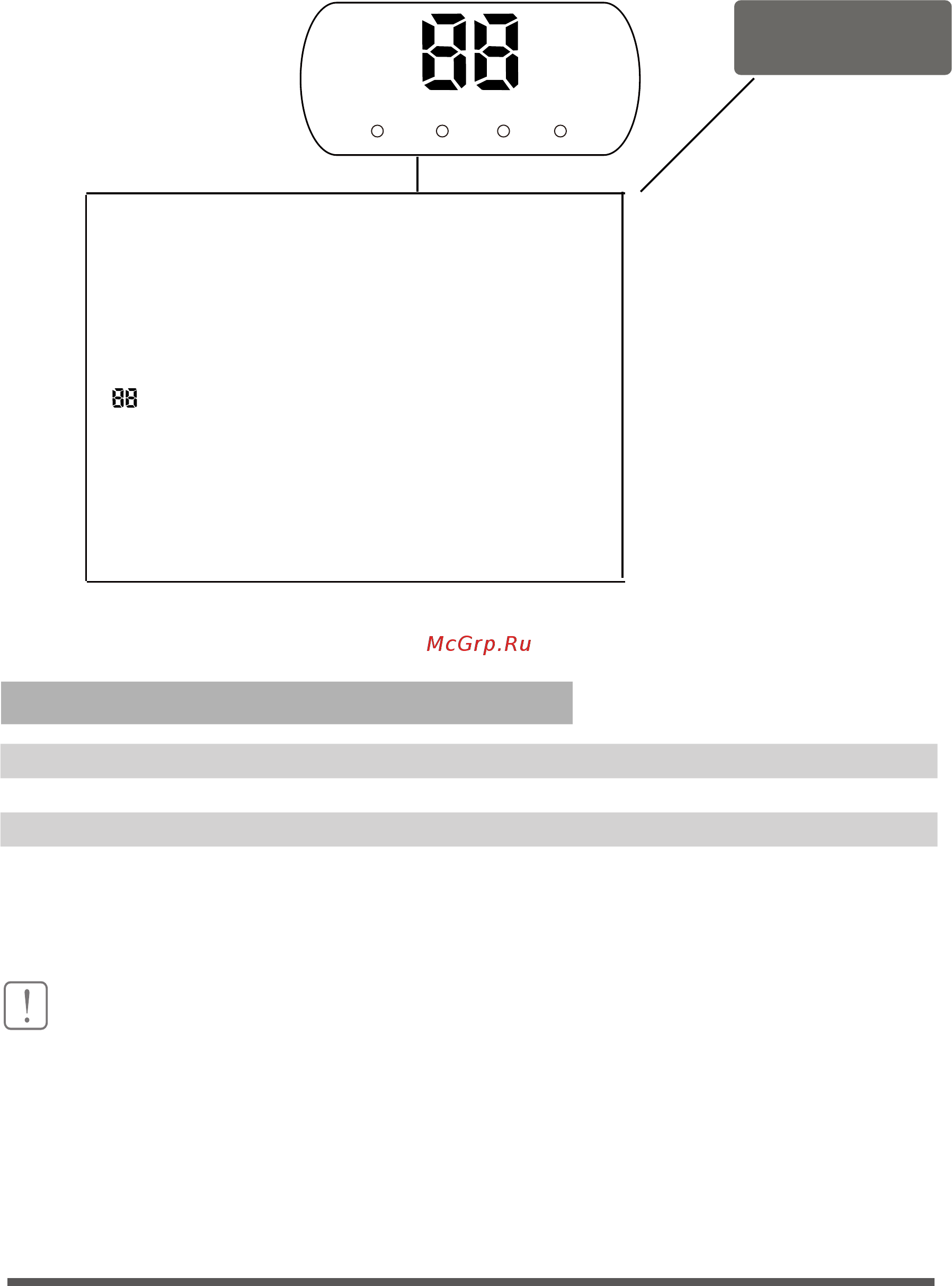

Индикация
LED дисплея
В режиме вентиляции дисплей показывает
комнатную температуру. В остальных режимах
отображается заданная температура
индикатор выставленной температуры, при
неисправности высвечивается код ошибки
индикатор работы ионизатора
индикатор режима разморозки
run
индикатор работы
индикатор таймера
defrost
timer
fresh defrost run timer
fresh
Охлаждени
е
Обогрев
Осушение
11~ 43°C
10 ~ 32°C
- 7~ 24°C
0~30°C
Температурный диапазон эксплуатации
_
17 ~ 32°C
18 ~ 43°C
-43 ~ 43°C
Режим работы
ВНИМАНИЕ!
Нарушение температурных условий эксплуатации может привести к снижению
эффективности кондиционера и возможному выходу оборудования из строя.
Температрура воздуха в помещении
Температрура воздуха снаружи
Температура воздуха снаружи
при
установке LAK*
*
LAK (Low ambient kit) - низкотемпературный комплект зимней доработки для бытовых
сплит-систем, серия Winter Mate от IGC. Опция, заказывается отдельно при покупке
кондиционера.
- 7~ 24°C
7
