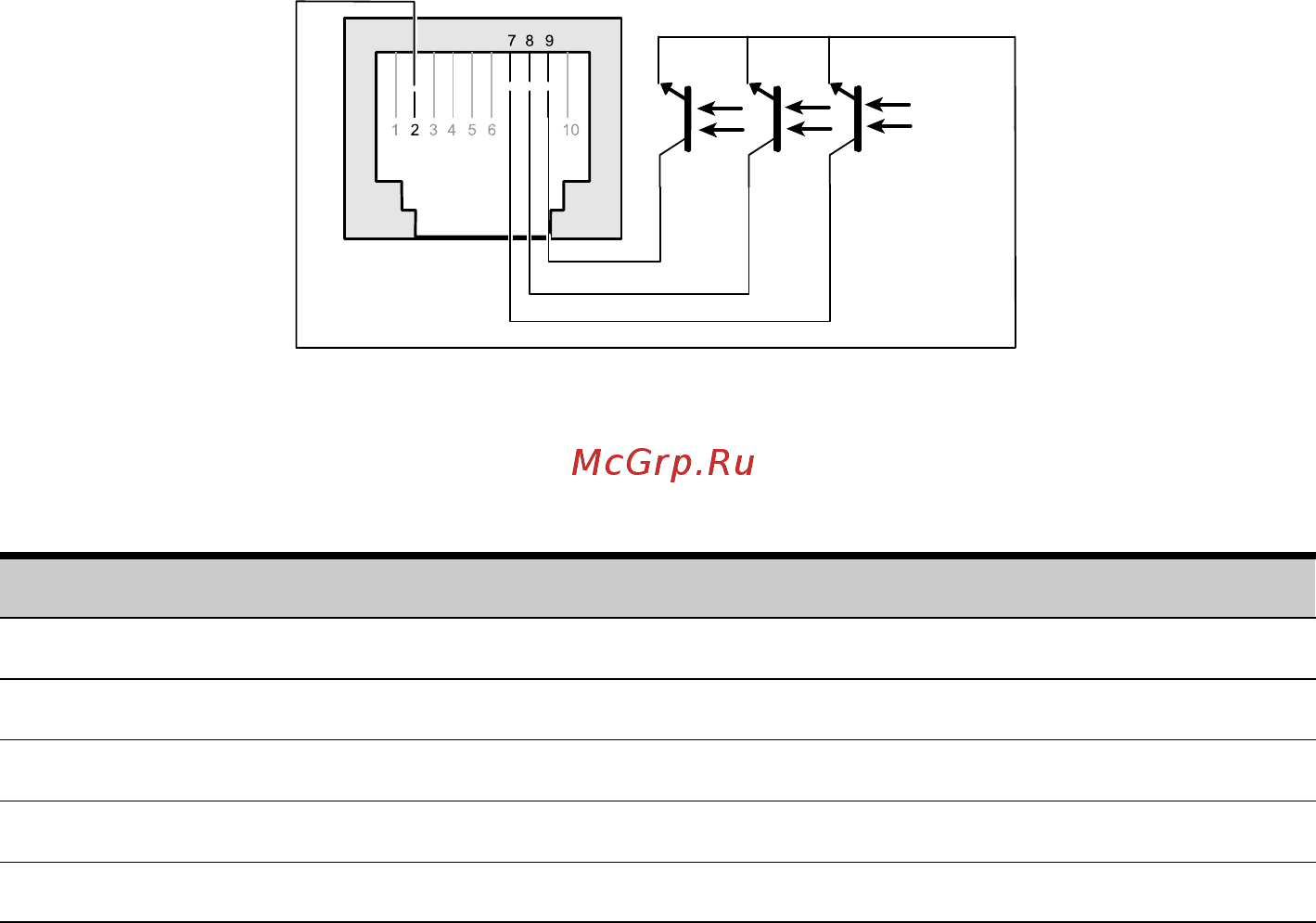

Дополнительные функции ИБП Контактный коммуникационный порт опция При активации сигнала замыкается цепь между общим контактом контакт 4 и контактом соответствующего сигнала Характеристики контактов оптосоединитель Напряжение 48 В пост тока максимум Сила тока 25 мА максимум Мощность 1 2 Вт На 21 показаны контакты кабелей а в 4 описаны функции контактов ПРИМЕЧАНИЕ Нормально разомкнутый НР Рисунок 21 Коммуникационный порт Таблица 4 Назначение контактов коммуникационного порта 26 Номер контакта Функция 1 3 4 5 6 10 Не используется 2 Общий 7 Батарея разряжена 8 Работа от батарей 9 ИБП включен потребители снабжаются Руководство пользователя ИБП Eaton 5130 1250 3000 ВА 164201941 Rev1www eaton com powerquality
