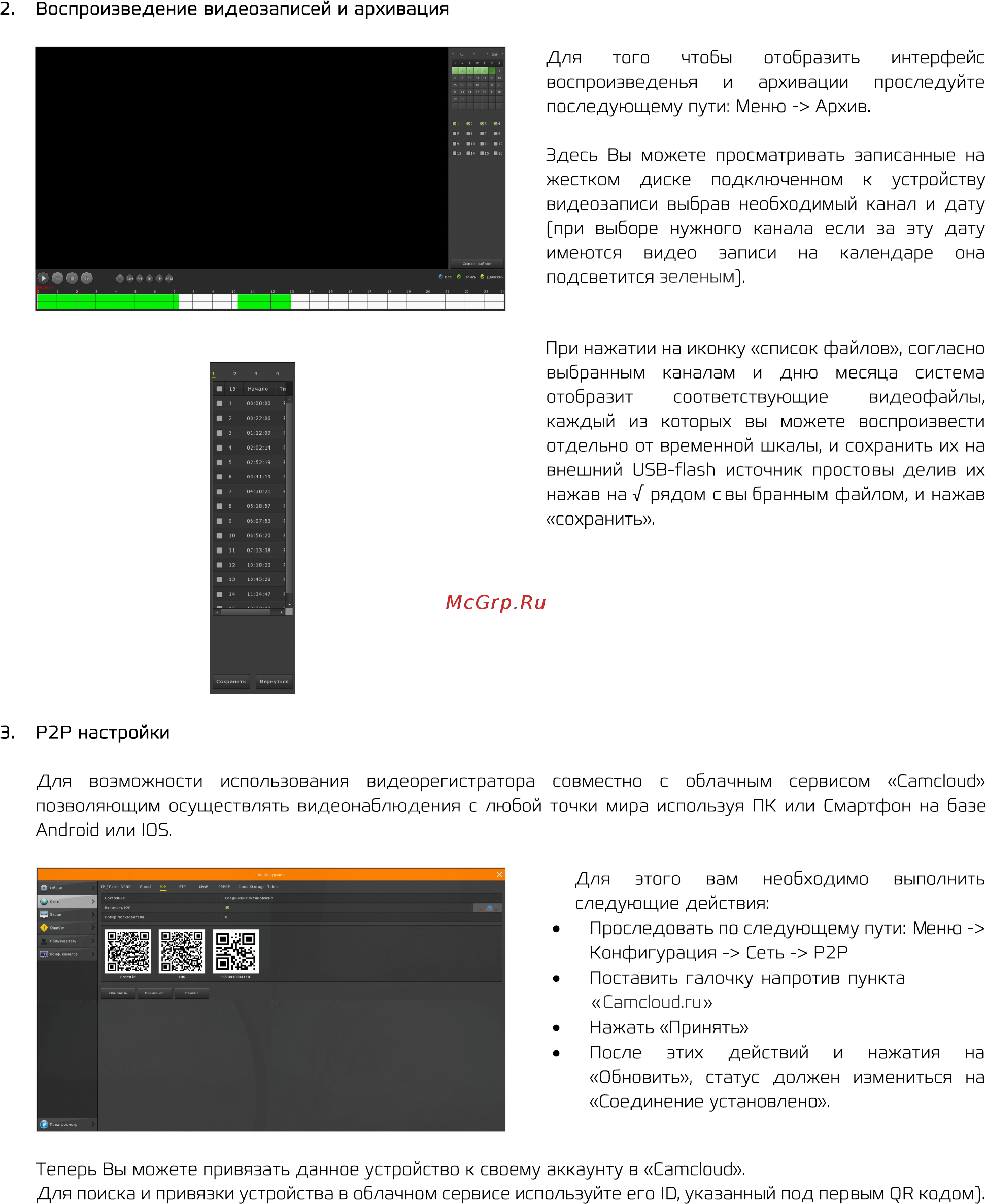

2 Воспроизведение видеозаписей и архивация Для того чтобы отобразить интерфейс воспроизведенья и архивации проследуйте последующему пути Меню Архив Здесь Вы можете просматривать записанные на жестком диске подключенном к устройству видеозаписи выбрав необходимый канал и дату при выборе нужного канала если за эту дату имеются видео записи на календаре она подсветится зеленым При нажатии на иконку список файлов согласно выбранным каналам и дню месяца система отобразит соответствующие видеофайлы каждый из которых вы можете воспроизвести отдельно от временной шкалы и сохранить их на внешний USB flash источник простовы делив их нажав на рядом с вы бранным файлом и нажав сохранить 3 P2P настройки Для возможности использования видеорегистратора совместно с облачным сервисом Camcloud позволяющим осуществлять видеонаблюдения с любой точки мира используя ПК или Смартфон на базе Android или IOS Для этого вам необходимо выполнить следующие действия Проследовать по следующему пути Меню Конфигурация Сеть Р2Р Поставить галочку напротив пункта Camcloud ru Нажать Принять После этих действий и нажатия на Обновить статус должен измениться на Соединение установлено Теперь Вы можете привязать данное устройство к своему аккаунту в Сагпс1оиб Для поиска и привязки устройства в облачном сервисе используйте его 10 указанный под первым pH кодом
