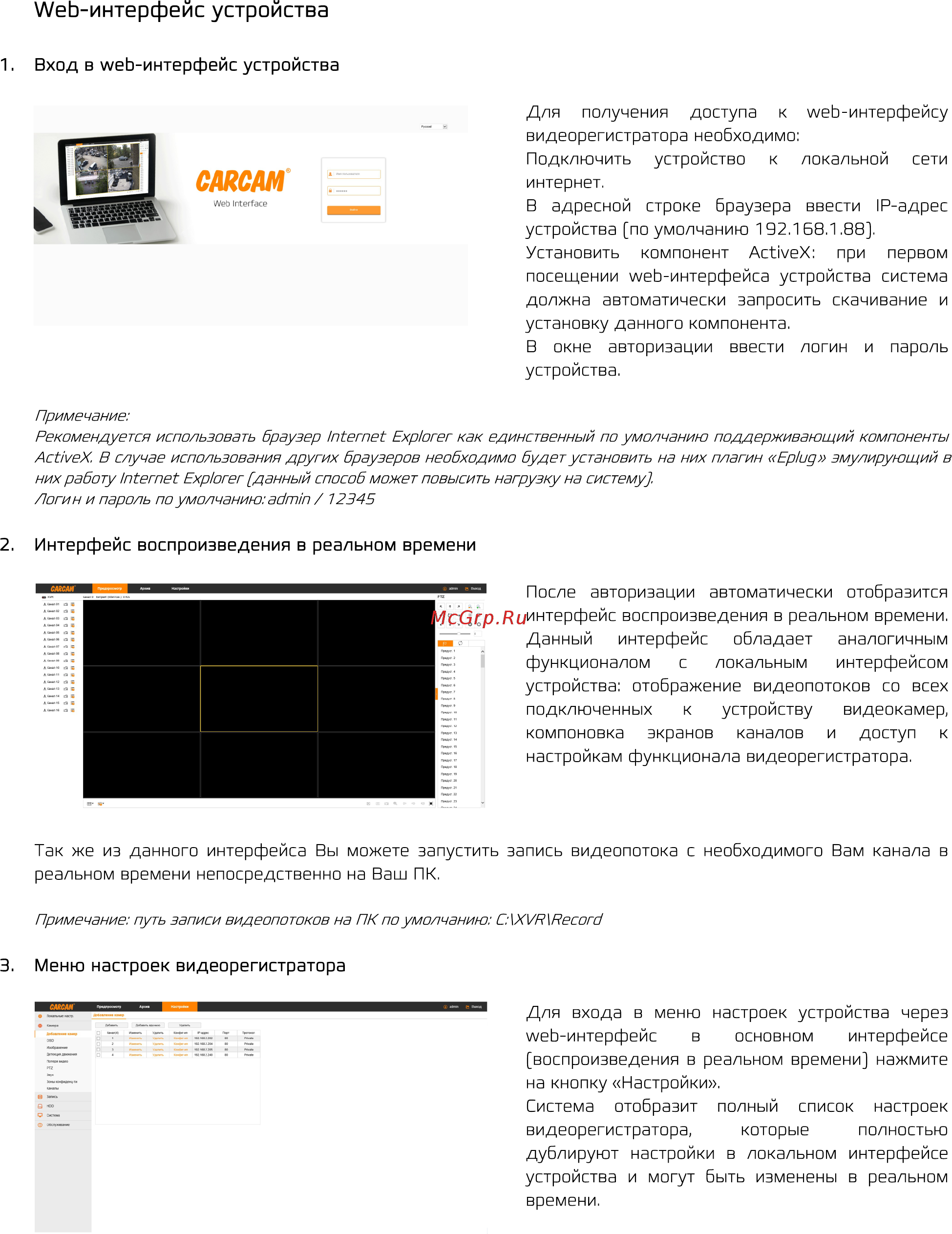

Web интерфейс устройства 1 Вход в web интерфейс устройства Для получения доступа к web интерфейсу видеорегистратора необходимо Подключить устройство к локальной сети интернет В адресной строке браузера ввести IP адрес устройства по умолчанию 1 92 1 68 1 89 Установить компонент ActiveX при первом посещении web интерфейса устройства система должна автоматически запросить скачивание и установку данного компонента В окне авторизации ввести логин и пароль устройства Примечание Рекомендуется использовать браузер Internet Expiocec как единственный по умолчанию поддерживающий компоненты ActiveX В случае использования друсих браузеров необходимо будет установить на них плапин Ер од эмулирующий в них работу internet Expiocec данный способ может повысить напружу на систему Носин и пароль по умолчанию admin 12345 2 Интерфейс воспроизведения в реальном времени После авторизации автоматически отобразится интерфейс воспроизведения в реальном времени Данный интерфейс обладает аналогичным функционалом с локальным интерфейсом устройства отображение видеопотоков со всех подключенных к устройству видеокамер компоновка экранов каналов и доступ к настройкам функционала видеорегистратора Так же из данного интерфейса Вы можете запустить запись видеопотока с необходимого Вам канала в реальном времени непосредственно на Ваш ПК Примечание путь записи видеопотоков на ПК по умолчанию E XVR Record 3 Меню настроек видеорегистратора Для входа в меню настроек устройства через web интepфeйc в основном интерфейсе воспроизведения в реальном времени нажмите на кнопку Настройки Система отобразит полный список настроек видеорегистратора которые полностью дублируют настройки в локальном интерфейсе устройства и могут быть изменены в реальном времени
