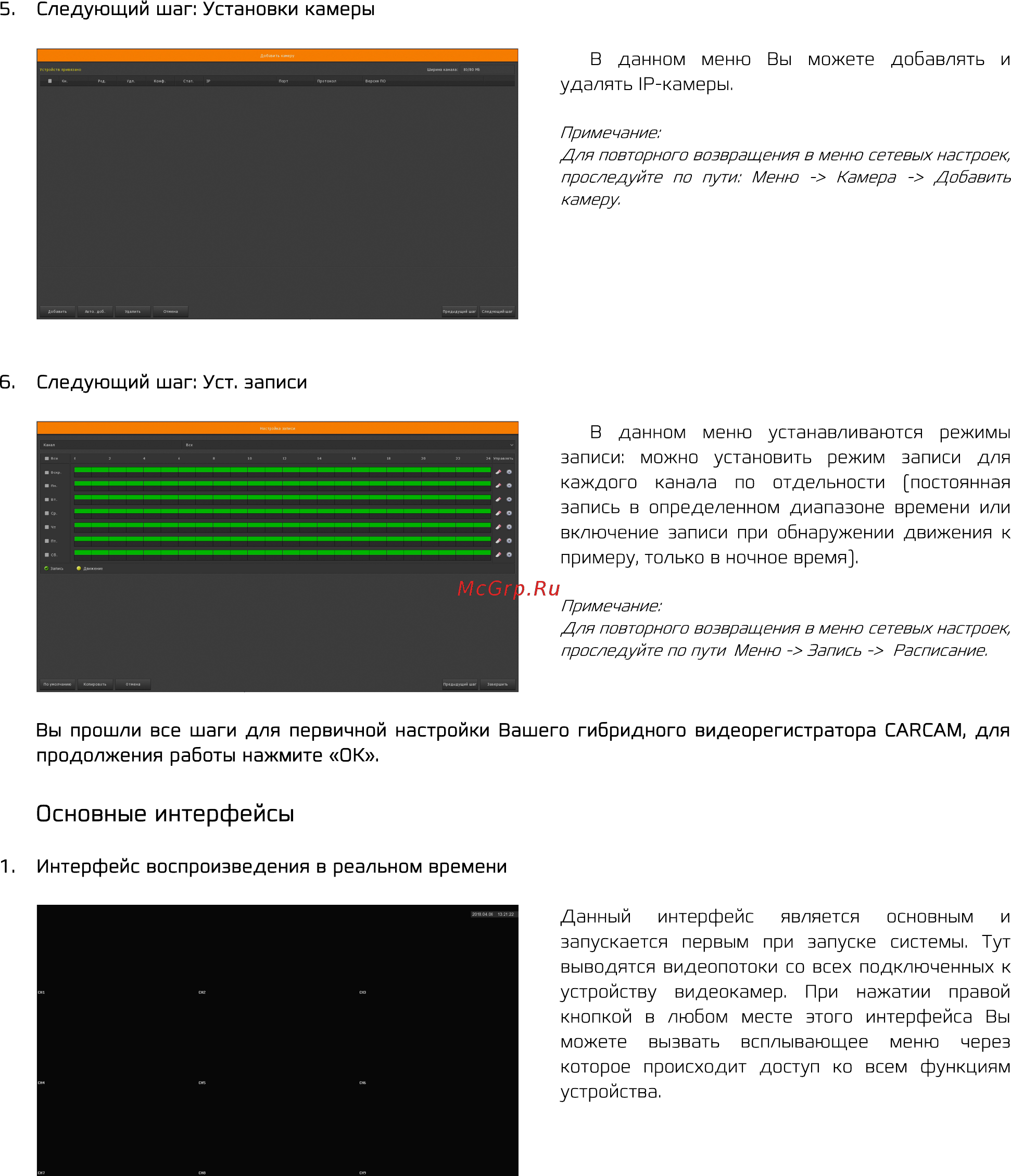

Б Следующий шаг Установки камеры В данном меню Вы можете добавлять и удалять 1Р камеры Примечание Для повторного возвращения в меню сетевых настроек проследуйте по пути Меню Камера Добавить камеру 6 Следующий шаг Уст записи В данном меню устанавливаются режимы записи можно установить режим записи для каждого канала по отдельности постоянная запись в определенном диапазоне времени или включение записи при обнаружении движения к примеру только в ночное время Примечание Для повторного возвращения в меню сетевых настроек проследуйте по пути Меню Запись Расписание Вы прошли все шаги для первичной настройки Вашего гибридного видеорегистратора САКСАМ для продолжения работы нажмите ОК Основные интерфейсы 1 Интерфейс воспроизведения в реальном времени Данный интерфейс является основным и запускается первым при запуске системы Тут выводятся видеопотоки со всех подключенных к устройству видеокамер При нажатии правой кнопкой в любом месте этого интерфейса Вы можете вызвать всплывающее меню через которое происходит доступ ко всем функциям устройства
