Eaton Powerware 5PX 3000ВА Netpack [13/22] Установка

Стр 13

614-07977-00_RU

РУССКИЙ

3. Установка

3.4 Порты связи

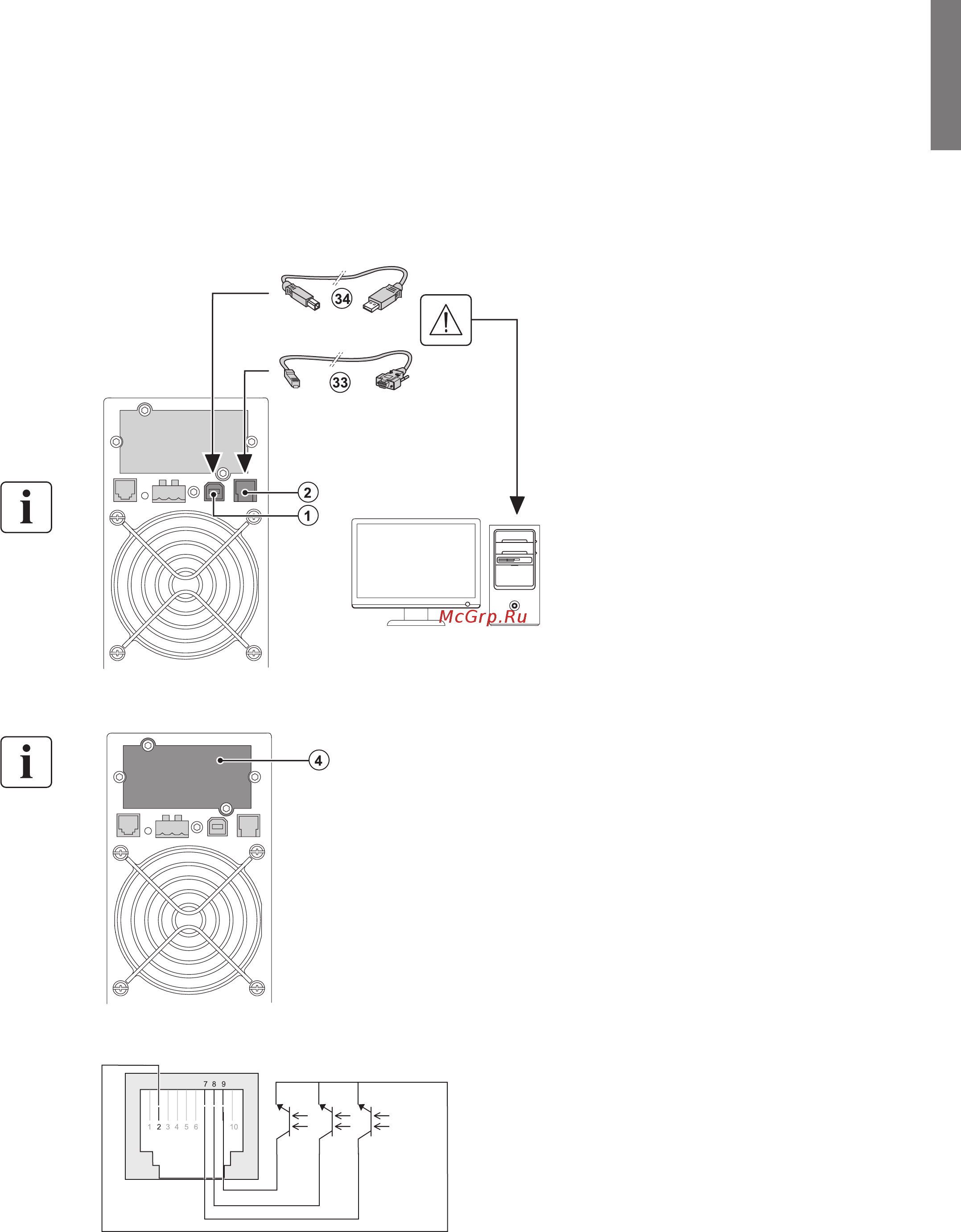

Соединение порта связи RS232 или USB (факультативный)

Порты связи RS232 и USB не могут работать одновременно.

1. Подсоединить кабель связи RS232 (33)

или USB (34) к последовательному

порту или порту USB компьютера.

2. Соединить другой конец кабеля связи

(33) или (34) с портом связи USB (1)

или RS232 (2) АБП.

После установки программного

обеспечения компании EATON для

административного управления,

персонализации или обеспечения

безопасности АБП может

взаимодействовать с компьютером.

Установка плат связи (по спецзаказу, в стандартном варианте для вариантов Netpack)

Для установки платы связи нет

необходимости выключать АБП:

1. Снять с АБП крышку (4),

которая крепится винтами.

2. Вставить плату связи в

предусмотренный для нее паз.

3. Закрепить плату винтами.

Распределение выводов порта связи (факультативного)

Выводы 1, 3, 4, 5, 6, 10: не используются p

Вывод 2: общий провод пользователя p

Вывод 7: низкий уровень заряда p

батареи

Вывод 8: работа от батареи p

Вывод 9: АБП работает, оборудование p

получает питание

n.o.: замыкающий контакт

Когда сигнал находится в активном состоянии, контакт между общим выводом 2 и выводом

соответствующего сигнала замкнут.

Характеристики контактов (оптроны)

Напряжение: 48 В пост.тока макс p

Ток: 25 мА макс p

Мощность: 1,2 Вт p
