Стр 14
614-07977-00_RU
3. Установка

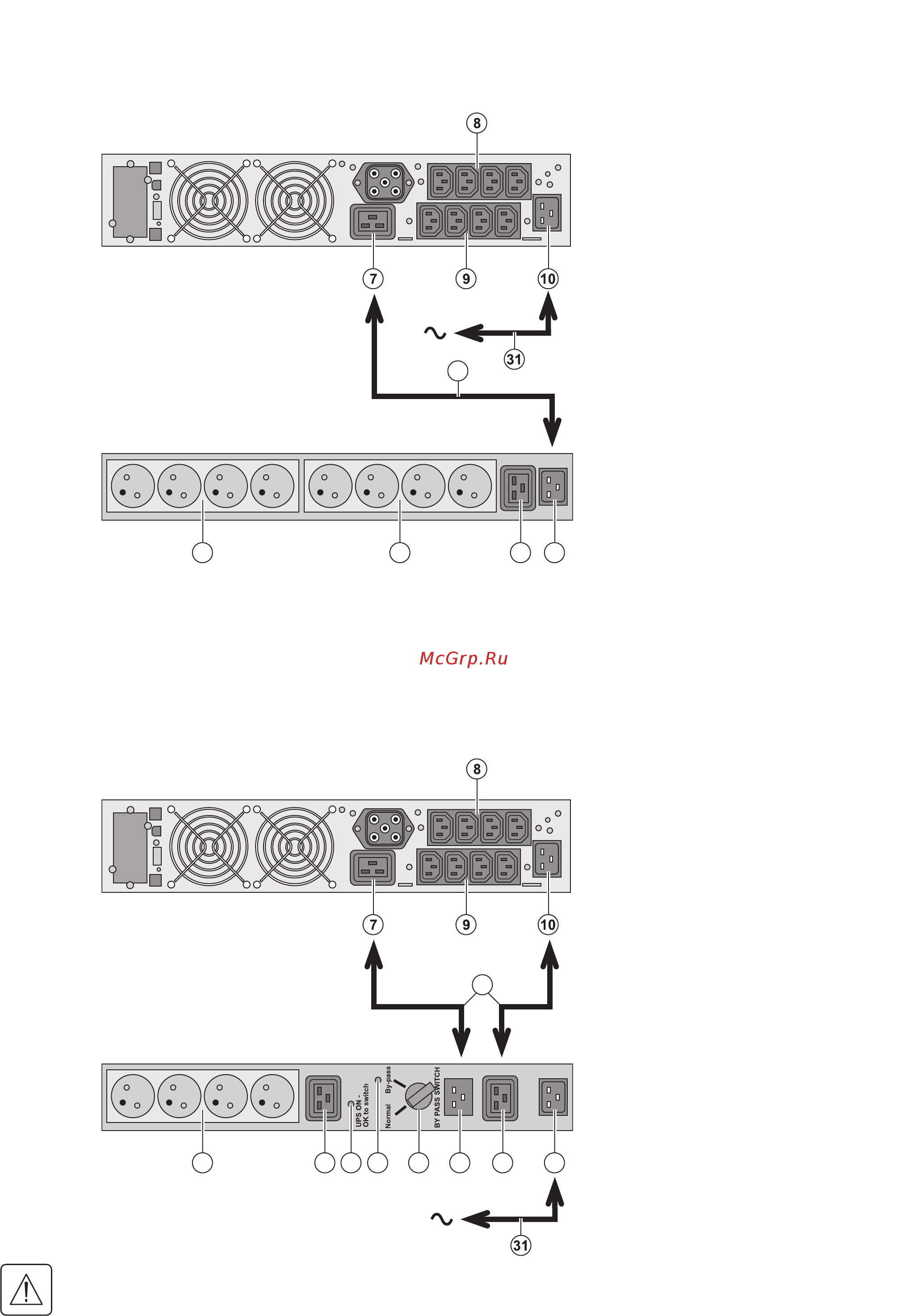

3.5 Подсоединение к модулю FlexPDU (Блок распределения питания)
5PX
FlexPDU
43
47
48
49
50
1. 5PX 2200i / 3000i: соединить
входной разъем АБП (10) с сетью
электропитания с помощью
поставляемого шнура питания (31).
5PX 1500i / 2000i: использовать шнур
питания оборудования, которое должно
быть защищено.
2. 5PX 2200i / 3000i: соединить входной
разъем питания блока FlexPDU (50) с
выходным разъемом (7) АБП с помощью
поставляемого шнура (43).
5PX 1500i / 2000i: соединить входной
разъем питания блока FlexPDU (50)
с одним из выходных разъемом (9).
Этот кабель и эти разъемы имеют
красную маркировку.
3. Соединить оборудование с разъемами
(47), (48) и (49) блока FlexPDU.
Эти разъемы могут быть различного
типа, в зависимости от варианта блока
FlexPDU.
4. Зафиксировать кабели в нужном
положении с помощью металлических
фланцев разъемов.
3.6 Соединения с блоком HotSwap MBP (по спецзаказу)
Блок HotSwap MBP обеспечивает техобслуживание и, при необходимости, замену АБП таким образом,
чтобы это не повлияло на электропитание соединенного с ним оборудования (функция HotSwap).
5PX
HotSwap MBP
46
51 52 555453 56 57 58
1. Соединить входной разъем (58) блока
HotSwap MBP с сетью электропитания
с помощью поставляемого шнура (31).
2. Соединить входной разъем питания АБП
(10) с разъемом "UPS Input" (Вход АБП)
(57) блока HotSwap MBP с помощью
поставляемого шнура (46). Эти кабели и
эти разъемы имеют синюю маркировку.
3. соединить выходной разъем АБП (7)
с разъемом "UPS Output" (Выход АБП)
(56) блока HotSwap MBP с помощью
поставляемого шнура (46).
5PX 1500i: АБП (9) с разъемом
"UPS Output" (Выход АБП) (56)
блока HotSwap MBP.
Эти кабели и эти разъемы имеют
красную маркировку.
4. Соединить оборудование с выходными
разъемами (51) и (52) блока HotSwap
MBP. В зависимости от варианта блока
HotSwap MBP эти разъемы могут
быть различного типа.
Внимание! Не использовать выходные
разъемы АБП (8) и (9) для питания
оборудования, т. к. в этом случае
поворот переключателя (55) блока
HotSwap MBP вызовет отключение
питания этого оборудования.
