Cramer KHVR plus 100 [10/12] Инструкция по монтажу

12. Инструкция по монтажу

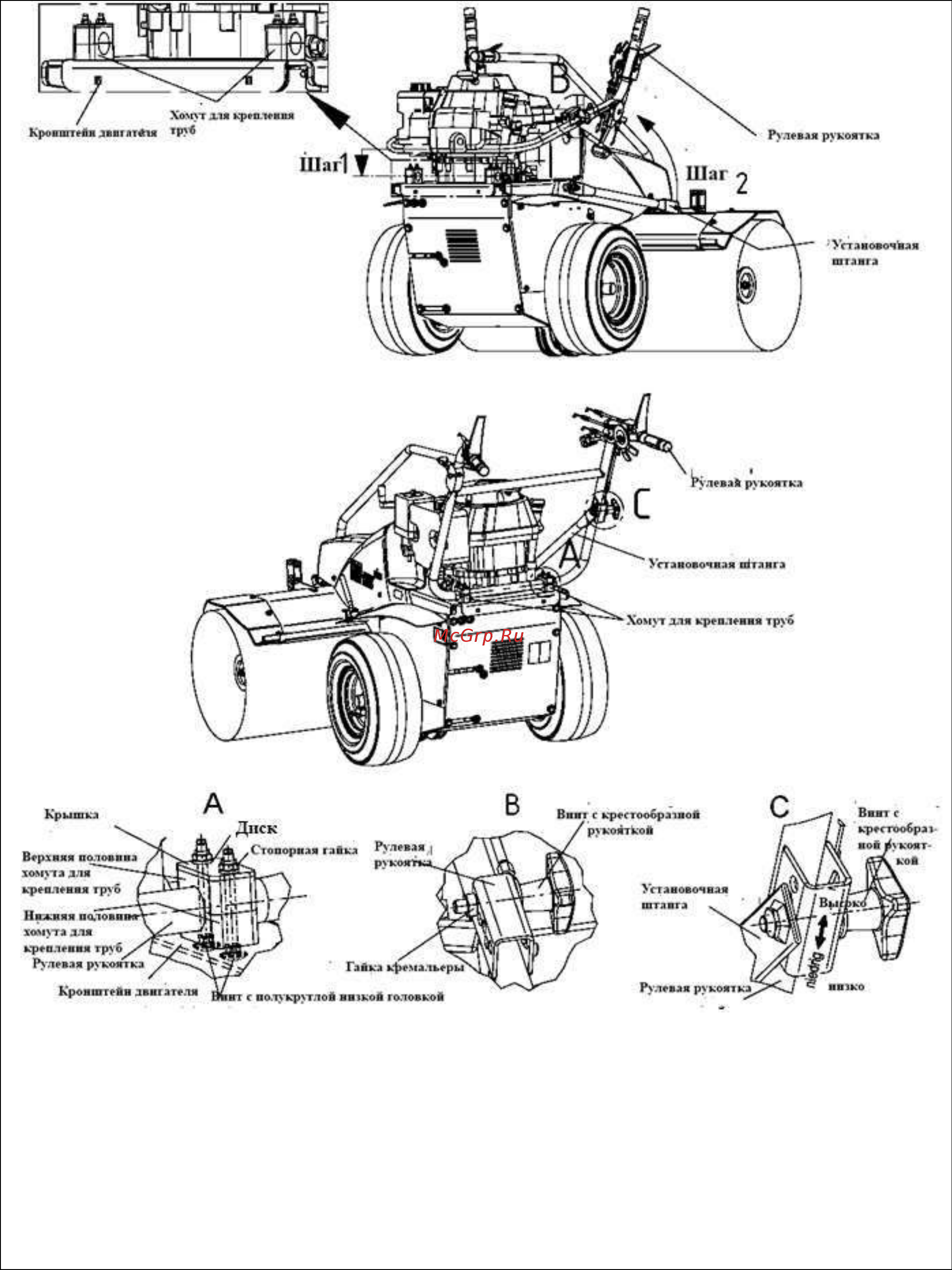

1. Ослабить винтовое соединение стойки для крепления труб и снять верхнюю половину стойки для

крепления труб с крышкой. Нижнюю половину стойки для крепления труб установить на место отверстий

кронштейна двигателя. Теперь поместить рулевую рукоятку на нижнюю половину стойки для крепления

труб. Теперь необходимо поместить верхнюю половину стойки для крепления труб с крышкой над рулевой

рукояткой на другую половину хомута. Винт с полупотайной головкой привинтить к гайке кремальеры

снизу через кронштейн двигателя и штекер стойки для крепления труб. Деталь А: Следует обратить

внимание на то, чтобы рулевая рукоятка оставалась подвижной.

2. При помощи гайки кремальеры снять деталь В. Установочную штангу повернуть назад. Рулевые

рукоятки приводят деталь С в нужную позицию по отношению к рулевой рукоятке и плотно соединить с

винтом крестообразной рукоятки.
