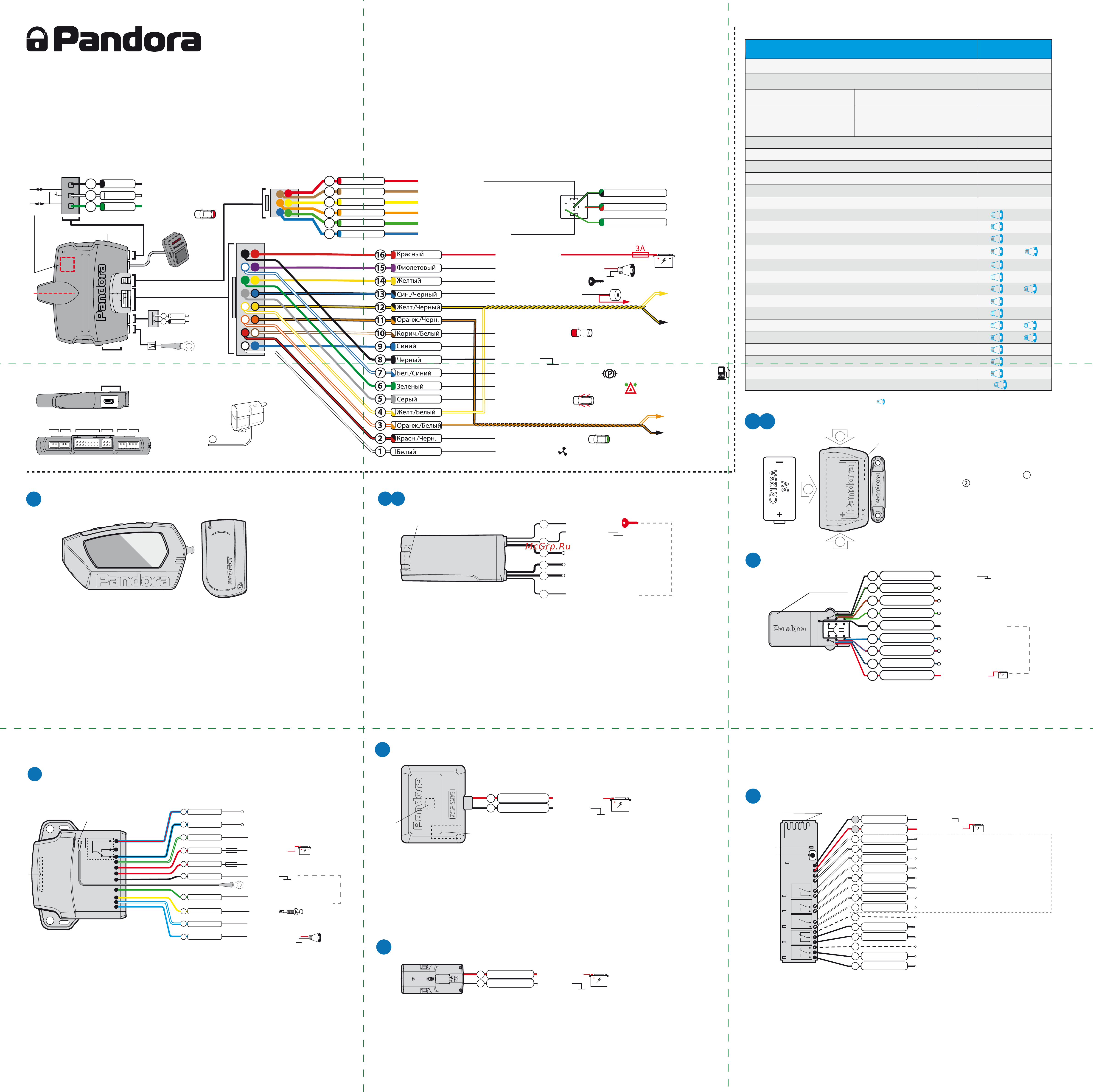

Pandora DX 6x Схема подключения онлайн

Pandora DX 6x Схема подключения онлайн
 
! Обязательно перед началом монтажа системы
выберете в программе Pandora Alarm
Studio модель автомобиля (протоколы CAN-шин).
! Не допускайте экранирования встроенных
антенн.
! Все силовые цепи с использованием внешних
реле и других исполнительных устройств, не питающихся от
базового блока системы, должны иметь свои
предохранители в цепи питания.
! Охранная система является необслуживаемым
устройством. В случае отказа в работе необходимо сразу
обратиться в специализированные сервисные центры.
 производить подключение системы
к электропроводке транспорта с номинальным
напряжением, отличным от 12В.
 исключать или менять номинал штатно
предусмотренных в охранной системе предохранителей
при подключении к электропроводке автомобиля.
 производить подключение охранной системы,
имеющей повреждения выходных кабелей.
! Комплектные периферийные устройства
записаны в память системы.
! Максимально допустимое количество
периферийных Bluetooth (2.4GHz) устройств не должно
превышать 15 шт.
! Запись периферийных устройств
производится в непосредственной близости с базовым
блоком системы – не более 2 метров.
model: DX 6X
*Каналы работают по
заводской логик
(Пункт 3.4.1 -
«Использовать
заводскую логику
DI-04 для
постановки/снятия с
охраны и отпирания
багажника»).
(+)
micro-USB
Аналоговый
датчик температуры
Кнопка
VALET
X4
X7
X5
X2
Разъемы
Управление
предпусковыми
подогревателями
Webasto
Thermo Top Evo,
Eberspacher
Hydronic /
Hydronic 2
Выход LIN
1
X1
X2
X4 X5 X6 X7X3 X1
Разъём X7 (IMMO-KEY) может быть использован для реализации функции бесключевого запуска
(см. карты установки на сайте loader.alarmtrade.ru или в программе Pandora Alarm Studio).
При использовании порта IMMO-KEY, для реализации бесключевого запуска, входы INP1 и INP7
необходимо освободить от любой назначенной логики(заводское значение INP1 – Вход «Багажник»).
Белый
2
Чёрный
3
Зеленый
1
INP2 – Вход «Двери»
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
Вход «Тахометр»
CH5 – Выход «Багажник»
CAN2-L/CH2
CAN1-H
CAN1-L
CH3
– Выход «Указатели поворотов»
CAN2-H/CH4
CH1 – Выход «Бипер»
(-)
INP4 – Вход «Нейтраль»
CH11 – Выход «Сирена» (+12B)
INP6 – Вход «Зажигание»
INP3 – Вход «Капот»
150mA (-)
(-)
(-)
200 mA (-)
(-)
200mA (-)
(-) 200mA
150mA (-)
INP5
– Вход «Педаль тормоза» /«Контроль уровня топлива»
+12V
 
X3
X1
LIN-Вход
LIN-Выход
Чёрный
2
Белый
1
Антенна 868MHz
Антенна
2.4GHz (BLE 4.2)
IMMO-KEY2 OUT/ INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
Вход «Багажник»
ПИТАНИЕ (+12В)
Питание реле
(+12В)
CH9
–
Выход «Зажигание»
CH10
– Выход «
Стартер»
CH8
– Выход «
Обходчик»
CH7
– Выход «
Блокировка NO»
CH6
– Выход «
АСС»
1
6
5
4
1
4
2
5
3
6
Красный
Коричневый
Желтый
Оранжевый
Зеленый
Синий
(–)
200mA
(–)
200mA
(–)
200mA
(–)
200mA
(–)
200mA
3
2
Выносная
кнопка
2А (+)
(+)
(+)
(U
амп
3..100В, min 8Гц)
Перейдите в уровень программирования системы
«№5 - Запись подкапотного радиомодуля», подтверждени-
ем перехода послужит зелёное свечение индикатора «LED»:
• соедините вместе провода радиомодуля «4 (Зелёный) -
ПРОГРАММИРОВАНИЕ» и «5 (Черный) - ПИТАНИЕ (-)»,
подключите их к массе (-);
• подключите провод радиомодуля «7 - (Красный) - ПИ
ТАНИЕ (+12В)» к источнику постоянного питания (+12В);
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» с базового блока;
• завершите запись однократно нажав кнопку «VALET»
(индикатор «LED» произведёт серии красных и зеленых
вспышек, «Бипер» - серию звуковых сигналов), система
перейдёт в уровень №0;
• выйдите из режима программирования;
• отключите провод «ПРОГРАММИРОВАНИЕ», заизолируй-
те неиспользуемые провода, надежно подсоедините
провода питания к цепи транспортного средства с
постоянным питанием.
Пример записи подкапотного радиомодуля RHM-03 BT
Антенна 2.4GHz
Вход «Капот»
(-)
15A*
3A*
2A (+)
Выход «Сирена» (+12B)
LIN – «Предпусковой подогреватель»*
«ПРОГРАММИРОВАНИЕ»
NC – Реле блокировки
Выход (-/+12B) «Закрытие замка капота»
Выход (-/+12B) «Открытие замка капота»
Вход (+12B) «Питание цепи замка капота»
 
COM – Реле блокировки
* Управление цифровым подогревателем доступно
при разрешении пункта 2.6.11 (Webasto) или (Eberspacher).
Синий/Красн.
Синий/Чёрн.
Зел./Белый
Красный
Красный
Чёрный
Зелёный
Жёлтый
Синий/Белый
Синий
10
9
8
7
6
5
4
3
2
1
Датчик температуры
nom 10A
max 20A
}
Разъем датчика
температуры
 +12B
Соедините при
программировании
№5
Перейдите в уровень программирования системы
«№27 - Запись дополнительного устройства», подтверж-
дением перехода послужит зелёное свечение инди-
катора «LED»:
• подключите провод радиомодуля «1 (Черный) - ПИТА
НИЕ (-)» к массе (-) и «2 (Красный) - ПИТАНИЕ (+12В)» к
источнику постоянного питания (+12В) транспортного
средства;
• зажмите и удерживайте кнопку радиомодуля «VALET DI»
до шестой синей вспышки светового индикатора «LED
DI», после шестой вспышки отпустите кнопку;
• подтверждением записи послужит один звуковой сиг-
нал «Сирены/Бипера» c базового блока;
• завершите запись однократно нажав кнопку «VALET»
(индикатор «LED» произведёт серии красных и зеленых
вспышек, «Бипер» - серию звуковых сигналов), система
перейдёт в уровень №0;
• выйдите из режима программирования;
• произведите настройку радиореле (см. описание уровня №27);
• заизолируйте неиспользуемые провода, надежно под-
соедините провода питания к цепи транспортного
средства с постоянным питанием.
Пример записи радиомодуля DI-04 BT
Антенна 2.4GHz
«LED DI»
VKEY
R1
R2
R3
R4
R5
«VALET DI»
1 Черный
2 Красный
3 Белый
4 Белый
5 Белый
6 Белый
7 Белый
8 Белый
9 Белый
10 Белый
11
12 Черный
13 Черный
14
15 Черный
16 Черный
 (-)
Масса (-) канала CH BLE VKEY
CH BLE VKEY – Выход (+3,3B) (Питание ключа)*
COM1_CH BLE R1 – Реле №1 (Закрытие ЦЗ)*
NO1_CH BLE R1 – Реле №1 (Закрытие ЦЗ)*
COM2_CH BLE R2 – Реле №2 (Открытие ЦЗ)*
NO2_CH BLE R2 – Реле №2 (Открытие ЦЗ)*
COM3_CH BLE R3 – Реле №3 (Открытие багажника)*
NO3_CH BLE R3 – Реле №3 (Открытие багажника)*
N4_CH BLE R4 – Реле №4
COM4_CH BLE R4 – Реле №4
NO4_CH BLE R4 – Реле №4
N5_CH BLE R5 – Реле №5
COM5_CH BLE R5 – Реле №5
NO5_CH BLE R5 – Реле №5
ВНУТРЕННЯЯ КОММУТАЦИЯ
 (+12B)
№27
Перейдите в уровень программирования системы
«№8 - Запись GPS/ГЛОНАСС-приемника», подтверждением
перехода послужит зелёное свечение индикатора «LED»:
• подключите провод приемника «2 (Черный) – ПИТАНИЕ (-)» к
массе (-) и «1 (Красный) – ПИТАНИЕ (+12В)» к источнику
постоянного питания (+12В) транспортного средства;
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» c
базового блока;
• завершите запись однократно нажав кнопку «VALET» (индикатор
«LED» произведёт серии красных и зеленых вспышек,
«Бипер»
-
серию звуковых сигналов), система перейдёт в уровень №0.
• выйдите из режима программирования;
• надежно подсоедините провода питания к цепи транспортного
средства с постоянным питанием.
Пример записи GPS/ГЛОНАСС-приемника NAV-035 BT
1 Красный
2 Черный
 +12
 

2.4GHz

GPS/GLONASS
№8
Пример записи радиореле BTR-101
Перейдите в необходимый уровень программиро-
вания системы «№6 или №7 - Запись радиореле»,
подтверждением перехода послужит зелёное свечение
индикатора «LED»:
• подключите провод радиореле «1 (Черный) - ПИТАНИЕ
(-)» к массе (-);
• соедините вместе провода радиореле «3 (Черный) -
ПРОГРАММИРОВАНИЕ» и «4 (Черный) - ПИТАНИЕ (+12
В)», подключите их к источнику постоянного питания
(+12В);
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» с базового блока;
• завершите запись однократно нажав кнопку «VALET»
(индикатор «LED» произведёт серии красных и зеленых
вспышек, «Бипер» - серию звуковых сигналов), система
перейдёт в уровень №0;
• выйдите из режима программирования;
• отключите провод «ПРОГРАММИРОВАНИЕ», заизолируй-
те неиспользуемые провода, надежно подсоедините
провода питания к цепи транспортного средства с пита-
нием от зажигания.
NC - Реле блокировки
NO - Реле блокировки
«ПРОГРАММИРОВАНИЕ»
 +12
 
3
2
6
M - Реле блокировки
Антенна 2.4GHz
1
5
4
nom 10A
max 20A
}
Соедините
при программировании
№6 №7
Перейдите в уровень программирования системы
«№27 - Запись дополнительного устройства». Подтверж-
дением перехода послужит зелёное свечение индикато-
ра «LED»:
• подключите провод радиореле «5 (Черный) – ПИТАНИЕ
(-)» к массе (-);
• соедините вместе провода радиореле «9 (черный) -
ПРОГРАММИРОВАНИЕ» и «1 (Красный) - ПИТАНИЕ (+12В)»,
подключите их к источнику постоянного питания (+12В);
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» c базового блока;
• завершите запись однократно нажав кнопку «VALET»
(индикатор «LED» произведёт серии красных и зеленых
вспышек, «Бипер» - серию звуковых сигналов), система
перейдёт в уровень №0;
• отключите провод «ПРОГРАММИРОВАНИЯ», заизолируйте
неиспользуемые провода, надежно подсоедините провода
питания к цепи транспортного средства с постоянным
питанием;
• произведите настройку радиореле (см. описание уровня
№27);
• выйдите из режима программирования.
Пример записи радиореле BT-01
№27
Антенна 2.4GHz
 (–)
NC2 - CH BLE R1*
COM2 - CH BLE R1*
NO2 - CH BLE R1*

NO1 - CH BLE R1*
COM1 - CH BLE R1*
NC1 - CH BLE R1*
 (+12B)
Черный
Зеленый/Черный
Зеленый/Красный
Зеленый
Черный
Синий
Синий/Красный
Синий/Черный
Красный
nom 1A
max 2A
nom 1A
max 2A
}
}
Соедините при
программировании
5
6
7
8
9
4
3
2
1
Пример записи датчика двери DMS-100 BT
Перейдите в необходимый уровень программиро-
вания системы «№23 или №24 - Запись датчика двери»,
подтверждением перехода послужит зелёное свечение
индикатора «LED»:
• аккуратно разберите корпус устройства 1 и установите
элемент питания
в датчик двери;
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» c базового блока;
• завершите запись однократно нажав кнопку «VALET»
(индикатор «LED» произведёт серии красных и зеленых
вспышек, «Бипер» - серию звуковых сигналов), система
перейдёт в уровень №0;
• выйдите из режима программирования.
1
1
2

2.4GHz
№23/№24
№10
Перейдите в уровень программирования системы
«№10 - Запись телеметрического модуля», подтверждением
входа послужит зелёное свечение индикатора «LED»:
• надежно подсоедините провода питания модуля к цепи
транспортного средства с постоянным питанием;
• войдите в первый уровень программирования модуля
NAV-09 - «Уровень №1 - Запись телеметрического модуля в
память системы»;
Пример записи телеметрического модуля NAV-09
1 Красный
2 Черный
 +12
 
• подтверждением записи послужит один звуковой сигнал
«Сирены/Бипера» и красное свечение индикатора «LED»;
• завершите запись однократно нажав кнопку «VALET» на
модуле NAV-09 и на системе, (индикатор «LED» произведёт
серии красных и зеленых вспышек, «Бипер» - серию
звуковых сигналов) система перейдёт в уровень №0.
• выйдите из режима программирования.
Пример записи брелоков / радиометок
№1
Перейдите в уровень программирования системы
«№1 - Запись брелоков / радиометок», подтверждением
входа послужит зелёное свечение индикатора «LED»:
-    D010 / D707 / D078 / R387 / D030
• одновременно зажмите и удерживайте три кнопки
управления брелока (Включение охраны / Выключение
охраны / Открытие багажника) в течение одной секун-
ды, до короткого звукового сигнала двустороннего
брелока или до первой красной вспышки светового
индикатора на одностороннем брелоке, затем отпусти-
те кнопки;
• подтверждением записи послужит один звуковой
сигнал «Cирены/Бипера» с базового блока;
• приступите к записи следующего брелока/радиометки
или завершите запись;
-    BT760
• зажмите и удерживайте кнопку управления на
радиометке до шестой вспышки светового индикатора
распложенного на радиометке, после шестого светово-
го сигнала отпустите кнопку;
• подтверждением записи послужит один звуковой
сигнал «Cирены/Бипера» с базового блока;
• приступите к записи следующего брелока/радиометки
или завершите запись;
-  
• завершите запись брелоков/радиометок однократно
нажав кнопку «VALET» (индикатор «LED» произведёт
серии красных и зеленых вспышек, «Бипер» - серию
звуковых сигналов) система перейдёт в уровень №0.
• выйдите из режима программирования.
*Каналы работают по заводской логике
(Пункт 3.4.1 - «Использовать заводскую
логику DI-04 для постановки/снятия с
охраны и отпирания багажника»).
nom 10A
max 20A
}
  
Управление кнопкой
«VALET»
ФУНКЦИИ / СОВМЕСТИМОСТЬ
№1 - Запись брелоков / радиометок
№0 - Ввод уровня
№2 - Программирование «Сервисного ПИН-кода»
№3 - Запись холостых оборотов
№4 - Сброс на заводские настройки
№6/№7 - Запись радиореле BTR-101 – 2шт. (BLE 4.2)
№8 - Запись GPS/ГЛОНАСС-приемника NAV-035 BT – 1шт. (BLE 4.2)
№10 - Запись телеметрического модуля NAV-09 (BLE 4.2)
№11 - Программирование «ПИН-кода иммобилайзера»
№12 - Калибровка уровня топлива
№16 - Обновление ПО Bluetooth-модема системы
№17 - Бесключевой обход штатного иммобилайзера
№19/№20 - Обновление ПО радиореле (№6/№7)
№21 - Обновление ПО подкапотного радиомодуля (№5)
№22 - Обновление ПО GPS/ГЛОНАСС-приемника (№8)
№27 - Запись дополнительного устройства DI-04 BT или BT-01 – 1шт. (2.4GHz)
№28 - Обновление ПО дополнительного устройства (№27)
№50 - Запись мобильного устройства Android или iOS - 1шт. (BLE 4.0 и выше)
№100 - Выход из меню программирования
№13/№15 - Аварийное управление устройствами и функциями авторизации
№5 - Запись подкапотного радиомодуля RHM-03 BT – 1шт. (BLE 4.2)
Брелок – 4 шт.
(868MHz)
Брелок – 1шт. (BLE 4.2)
D010 / D707 / D078 / R387
D030
BT760
Радиометка – 3шт.
(BLE 4.2)
№23/№24 - Запись датчика двери DMS-100 BT - 2 шт. (BLE 4.2
№25/№26 - Обновление ПО датчика двери (№23/№24)
1
2
3
4
5
6/7
8
1
5
10
1 • 1
1
• 2
1
• 3 / 1 • 5
1
• 6
1
• 7
2
• 1
2
• 2
2
• 7
2
• 8
1
• 9 / 2
2
• 3 / 2 • 4
2
• 5 / 2 • 6
(1…9) – без паузы нажать кнопку «VALET» X раз
(1,2,5,10) – удержать кнопку «VALET» до X звуковых сигналов «Сирены/Бипера»
• – пауза менее секунды
NC
*
COM
NO
85
86
30
87 87a
Зеленый
Зеленый/Красный
Зеленый/Черный
* При назначении выхода СH7 «Блокировка NC»
www.Pandora-System.ru

Содержание

Похожие устройства

Скачать
