Pandora RF-470 Инструкция по эксплуатации онлайн

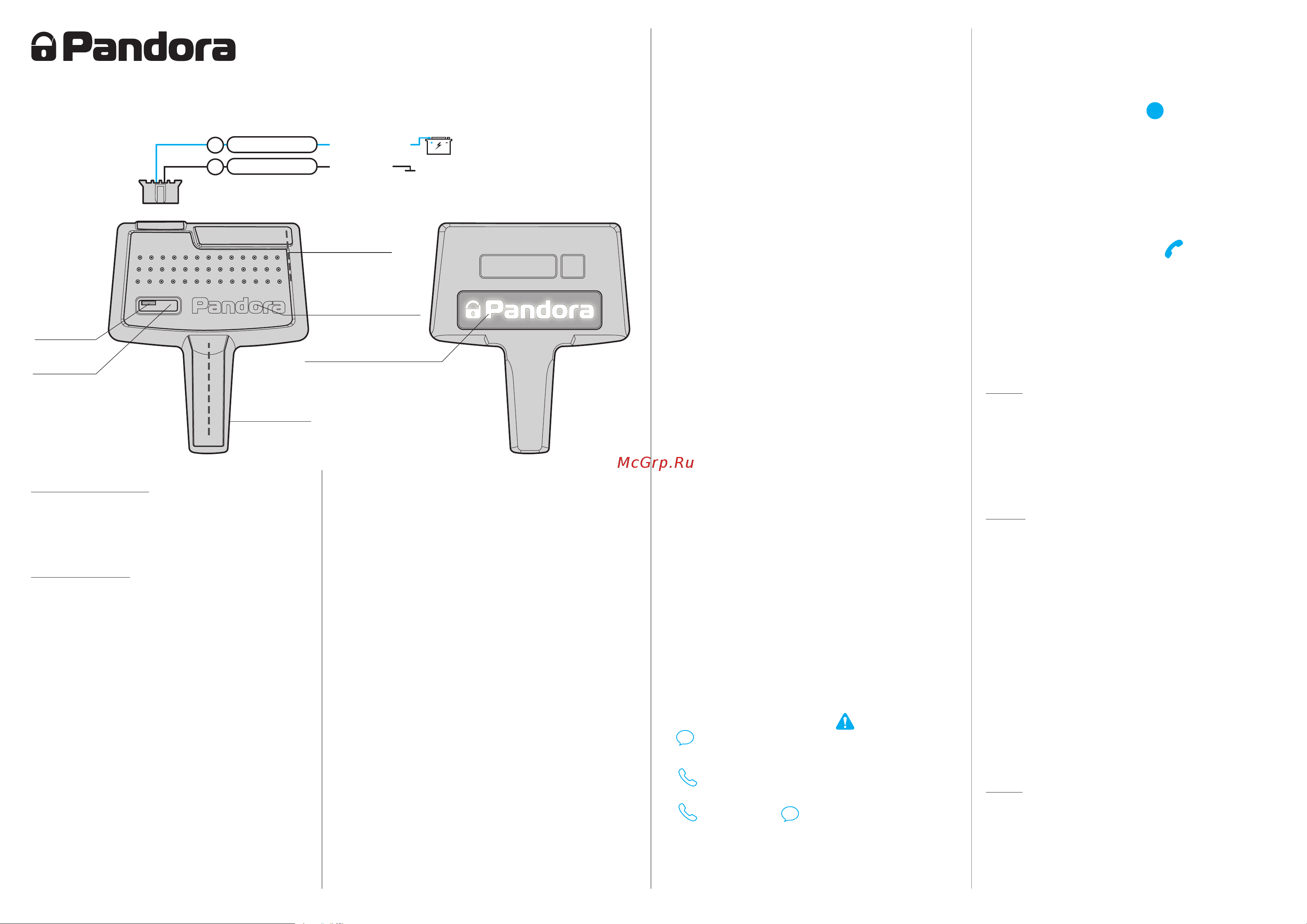

Красный
3
Черный
2
ПИТАНИЕ (+12B)
ПИТАНИЕ (–)
Антенна
2.4GHz (BLE4.2)
Звуковой индикатор
«BEEPER-RFM»
Световой индикатор
«PANDORA-RFM»
(вспышки вкл./
выкл./первые 3 мин.)
Антенна
868MHz (LoRa)
Кнопка
«CALL/SOS»
Световой
индикатор
«LED-RFM»
Антенный модуль
RFM-470
СОВМЕСТИМОСТЬ
Поддержка доступна для систем, оборудован-
ных Bluetooth-интерфейсом BT 5.0 с версией
ПО 4.04 и выше:
Pandora DXL 47x0 / X-4G
ОСОБЕННОСТИ
• Антенна на 868MHz, LoRa-модуляция,
диалоговый алгоритм шифрования (128bit)
– поддержка работы до 4 брелоков D-043
• «CALL/SOS» – многофункциональная кнопка
• «LED-RFM» – световой индикатор кнопки
«CALL/SOS»
• «PANDORA-RFM» – световой индикатор
режима охраны
• «BEEPER-RFM» – звуковой извещатель
• Антенна на 2.4GHz, протокол Bluetooth 4.2
– беспроводная связь антенного модуля с
системой
• Питание 12В – собственное внешнее
питание
Антенный модуль рассчитан для работы при
температуре от -40
0
С до +85
0
С, степень
защиты – категория IP40.
ФУНКЦИИ КНОПКИ «CALL/SOS»
Многофункциональная кнопка антенного
модуля «CALL/SOS» со встроенным световым
индикатором «LED-RFM» предназначена для
аварийного управления системой и опове-
щения внесённых в систему телефонных
номеров.
Аварийное отключение режима охраны -
введите «Секретный ПИН-код» расположенный
на индивидуальной карте владельца, по
окончанию ввода кода система выключит
режим охраны:
• нажмите кнопку «CALL/SOS» количество раз,
соответствующее первой цифре «Секретного
ПИН-кода»;
• паузы между нажатиями кнопки не должны
превышать 1 секунду, по окончанию ввода
первой цифры выдержите пау зу более 1 се-
кунды;
• аналогичным образом ведите вторую, третью,
четвёртую цифру «Секретного ПИН-кода».
Оперативное отключение противоугонных
функций – в течение 10 секунд после включе-
ния зажигания начните ввод «Секретного
ПИН-кода», по окончанию ввода кода система
выключит режимы противоугонной защиты до
момента выключения зажигания:
• нажмите кнопку «CALL/SOS» количество раз,
соответствующее первой цифре «Секретного
ПИН-кода»;
• паузы между нажатиями кнопки не должны
превышать 1 секунду, по окончанию ввода
первой цифры выдержите паузу более 1
секунды;
• аналогичным образом ведите вторую, третью,
четвёртую цифру «Секретного ПИН-кода».
Экстренное оповещение «SOS» - функция
обеспечения личной безопасности владельца.
При использовании функции, система произ-
ведёт поочерёдное оповещение на запрограм-
мированные номера телефонов:
• нажмите и удерживайте кнопку «CALL/SOS» в
течение 3 секунд или до трёх звуковых
сигналов извещателя «BEEPER-RFM».
! ФУНКЦИЯ НЕ ДОСТУПНА В ТЕЧЕНИЕ 10 СЕКУНД ПОСЛЕ
ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ (ВРЕМЯ, ПРЕДОСТАВЛЕННОЕ ДЛЯ
ОПЕРАТИВНОГО ОТКЛЮЧЕНИЯ ПРОТИВОУГОННЫХ ФУНКЦИЙ).
Для работы функции необходимо произвести
настройку уведомлений с интернет-сервиса
pro.p-on.ru.
Настройка голосовых и смс уведомлений
- перейдите в меню «НАСТРОЙКИ» ->
«УВЕДОМЛЕНИЯ»;
- на любой запрограммированный номер
телефона, назначьте необходимые уведомле-
ния под типом «Авария» :
СМС уведомление «SOS + ссылка на
интернет-картографию»;
голосовое уведомление «Владелец в
опасности»;
голосовое и СМС уведомление
«Владелец в опасности, текущие координаты
отправлены СМС-сообщением» и «SOS +
ссылка на интернет-картографию».
Настройка интернет-уведомлений «Push»
- перейдите в меню «АДМИНИСТРИРОВАНИЕ»
-> «ПРАВИЛА»;
- в правиле системы «События системы»
назначьте тип «Авария!» :
PUSH уведомление «Экстренный вызов по
команде с брелока».
Вызов водителя «CALL» - функция оповеще-
ния владельца. При использовании функции,
система произведёт голосовое оповещение
«Мелодия приветствия» на запрограммирован-
ный номер телефона владельца и отобразит
вызов индикацией брелока « вызов».
! ФУНКЦИЯ НЕ ДОСТУПНА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ И В
ТЕЧЕНИЕ 10 СЕКУНД ПОСЛЕ ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ (ВРЕМЯ,
ПРЕДОСТАВЛЕННОЕ ДЛЯ ОПЕРАТИВНОГО ОТКЛЮЧЕНИЯ
ПРОТИВОУГОННЫХ
ФУНКЦИЙ).
МОНТАЖ
ШАГ 1 – подключение питания антенного
модуля:
• подключите провод «2 (Черный) – ПИТАНИЕ
(-)» к корпусу транспорта «масса (-)»;
• подключите провод «3 (Красный) – ПИТАНИЕ
(+12В)» к постоянному питанию (+12B).
ШАГ 2 – запись антенного модуля в память
системы:
• перейдите в уровень программирования
системы №10.11;
• готовностью к записи послужит - зелёное
свечение индикатора «LED»;
• на антенном модуле зажмите кнопку
«CALL/SOS» до шестого звукового извещения
«BEEPER-RFM» или до шестой зелёной
вспышки индикатора кнопки «LED-RFM»;
• подтверждением записи послужит - звуковой
сигнал «BEEPER-RFM» от антенного модуля,
звуковой сигнал «Сирены/Бипера», красная
вспышка индикатора «LED», переход системы
в уровень №0.
ШАГ 3 – доступные настройки:
• пункт 1.8.3 - Вспышки индикатора “Pandora” в
охране (Вспышки в охране выключены /
Вспышки в охране включены / Вспышки в
охране включены первые 3 минуты);
• пункт 1.9 – Коэффициент “P” RF-модуля (1-127).
Антенный модуль предназначен для управления
охранной системой с помощью брелоков D-043
на частоте 868MHz.
www.Pandora-System.ru
