Bauknecht TGZ 5758/IXL [10/10] Таблица инжекторов категория ii2h3b p
![Bauknecht TGZ 5758/IXL [10/10] Таблица инжекторов категория ii2h3b p](/views2/1065163/page10/bga.png)
ЧИСТКА КОМПОНЕНТОВ ВАРОЧНОЙ ПАНЕЛИ (Приложение A)

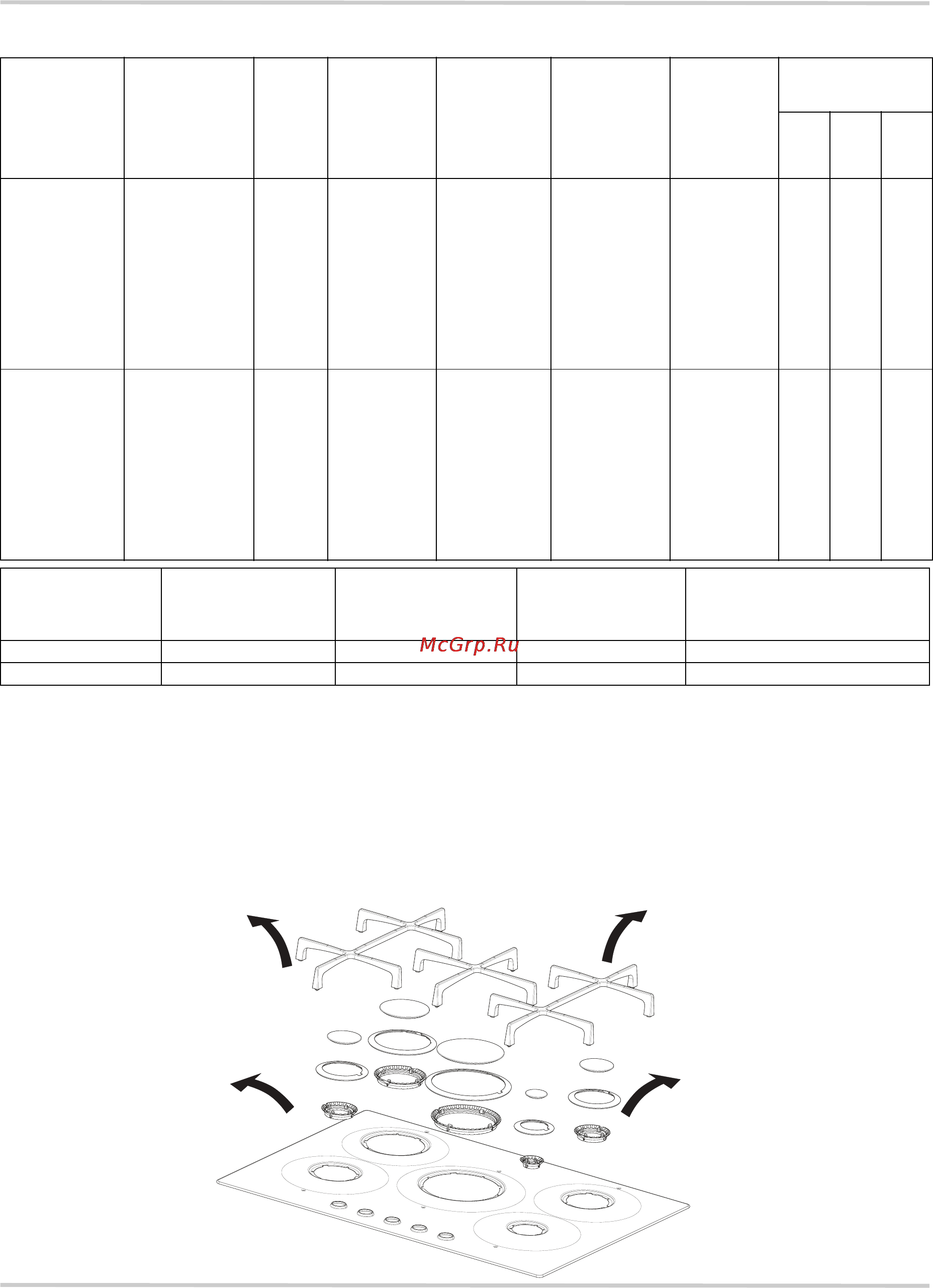

– Инструкцию по извлечению частей см. на рисунке
ниже.
Для установки всех снятых частей (решеток, рассекателей пламени, колец и горелок) проведите процедуру в обратном
порядке.
ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3B/P
Тип
используемого
газа
Тип горелки Марки-
ровка
инжек-
торов
Регулировка
первичного
воздуха
(X)
(мм)
Номинальная
тепловая
мощность
кВт
Номинальный
расход
Пониженная
тепловая
мощность
кВт
Давление газа,
мбар
мин. ном. макс.
ПРИРОДНЫЙ ГАЗ
(метан)
G20
Сверхмощная 147 4,20 400 л/ч 0,85
17 20 25
Быстрая стирка 125 3,00 286 л/ч 0,85
Горелка
ускоренного
действия BR
99 15 1.90 181 л/ч 0,45
Горелка
ускоренного
действия FL
86 1,40 133 л/ч 0,45
Вспомогательная 74 1,00 95 л/ч 0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(бутан)
G30
(Пропан)
G31
Сверхмощная 101 4,20 305 г/ч 0,85
25 30 35
Быстрая стирка 84 3,00 218 г/час 0,85
Горелка
ускоренного
действия BR
71 15 1,90 138 г/ч 0,50
Горелка
ускоренного
действия FL
58 1,40 102 г/ч 0,50
Вспомогательная 50 1,00 73 г/ч 0,30
Тип используемого
газа
Конфигурация
модели
Номинальная
тепловая мощность,
кВт
Общий
номинальный
расход газа
Воздух (м
3
), необходимый для
сгорания 1 м
3
газа
G20
20 мбар 5 горелки 11,50 1 095 л/ч 9,52
G30/G31
30 мбар 5 горелки 11,50 836 г/ч 30,94
ЭЛЕКТРОПИТАНИЕ: 220-240 В ~ 50/60 Гц
