ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
• Система подачи газа должна удовлетворять местным нормативам.
• В прилагаемой спецификации национальных нормативов техники безопасности
приведены соответствующие требования, действующие в некоторых странах. Если
информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу,
выполняющему установку.
• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с
газом должно выполняться с использованием жесткой медной или стальной трубы с
фитингами, соответствующими местным нормам, или же с использованием шланга со
сплошной поверхностью из нержавеющей стали, соответствующего местным нормам.

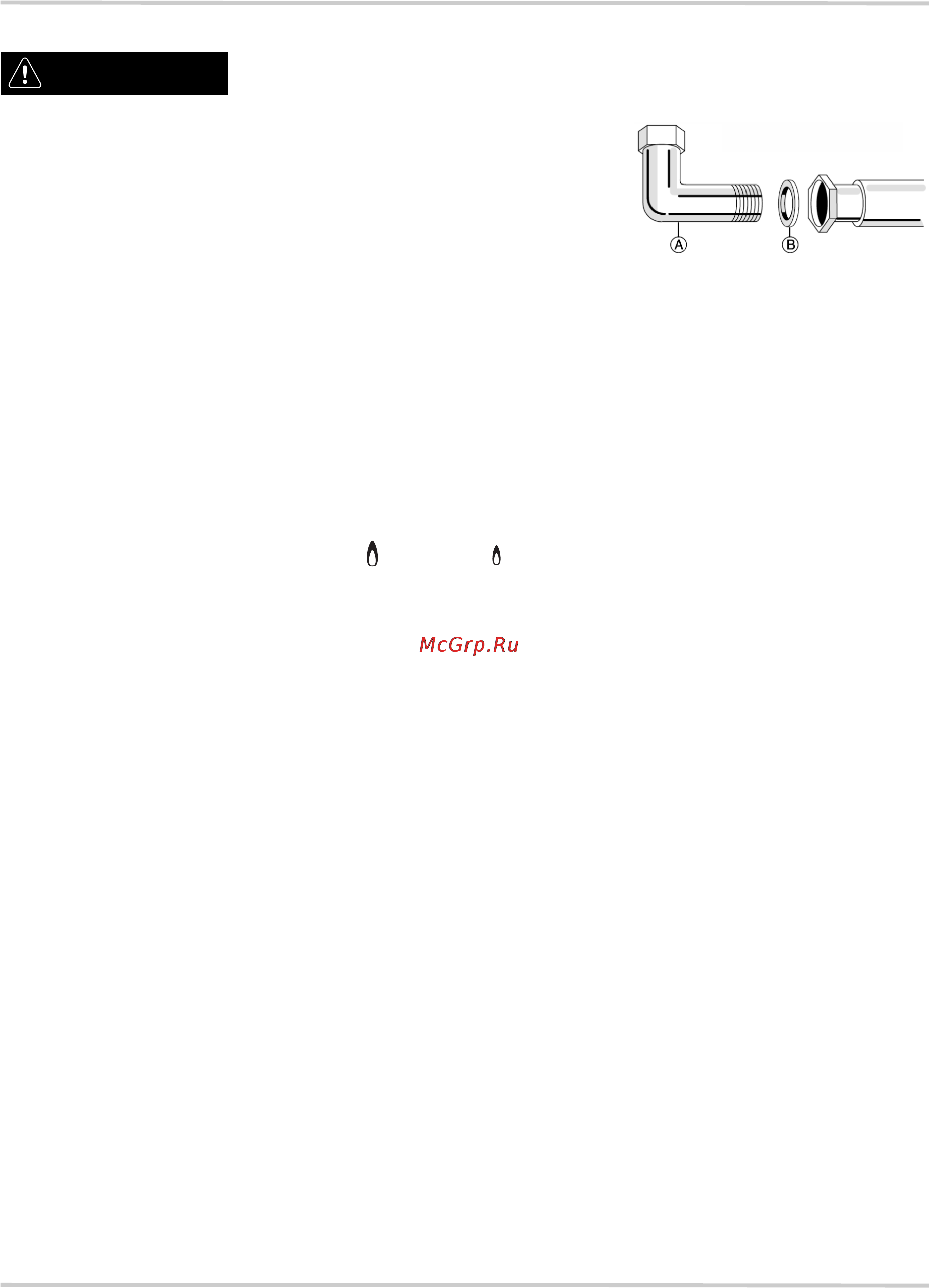

Наложите прокладку (
B
) на соединительное колено. Максимальная длина шланга – 2 м.
•
ТОЛЬКО ДЛЯ БЕЛЬГИИ:
Необходимо заменить колено (
A
) на приборе тем, которое
поставляется в комплекте (при наличии).
ВАЖНО: В случае использования шланга из нержавеющей стали он должен
монтироваться так, чтобы не касаться никаких подвижных частей кухонной
мебели. Шланг должен прокладываться в месте, в котором отсутствуют какие-
либо препятствия, и быть доступным для осмотра по всей своей длине.
• После подключения к системе подачи газа проверьте отсутствие утечек газа,
пользуясь мыльным раствором.
После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
