13
ДИСПЛЕИ И КЛАВИАТУРА
Индикаторы Input Pitch
/
Pitch Correction
Высота входного сигнала
Коррекция сигнала
Клавиатура
В процессоре Intonator предусмотрено
несколько возможностей для
визуального мониторинга высоты
входного сигнала.
Клавиатура
Зеленым цветом отображаются ступени
эталонной гаммы (звукоряд), красным –
ноты входного сигнала.

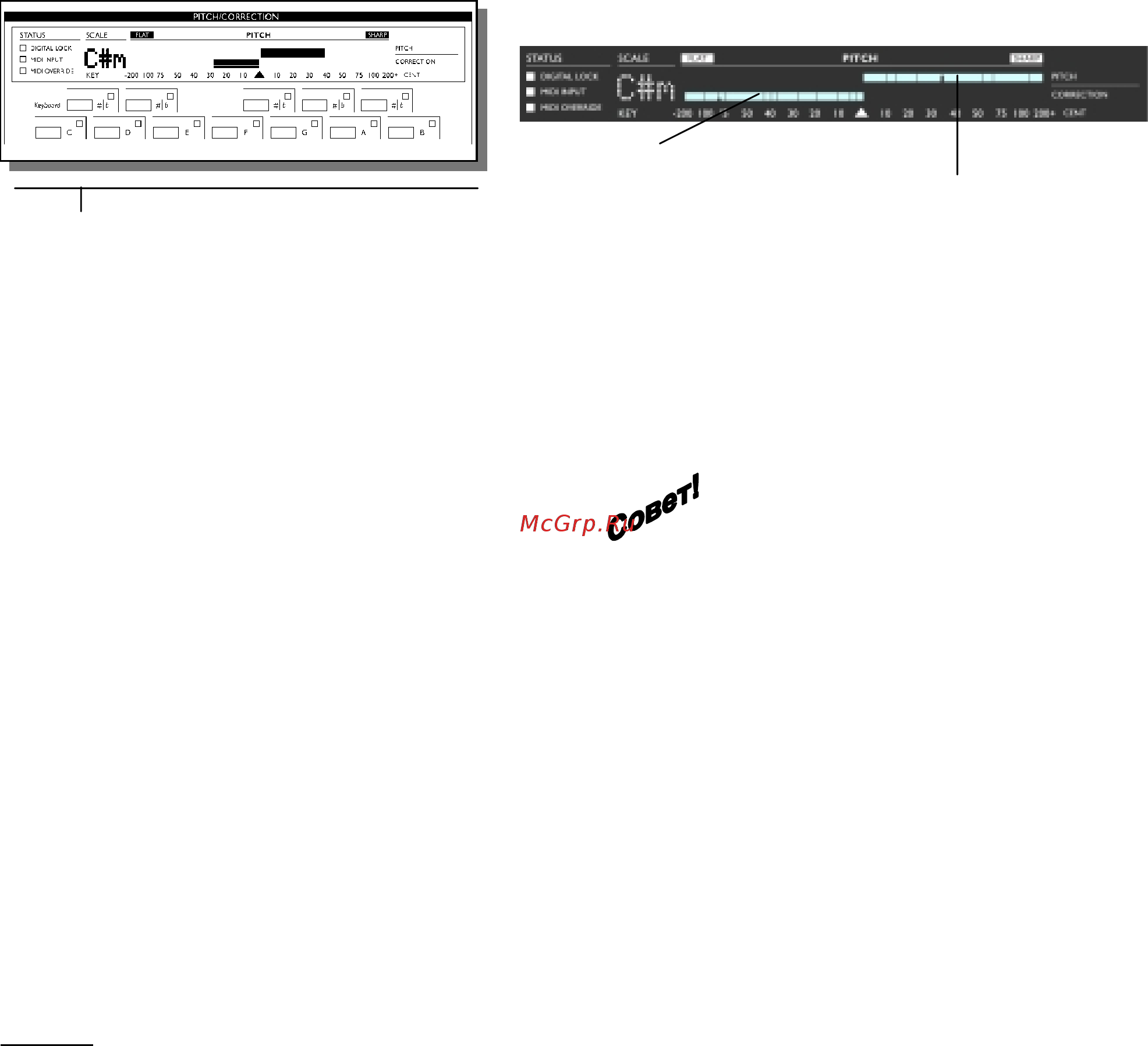

Дисплей Pitch
Дисплей Pitch состоит из двух
горизонтально расположенных
индикаторов с разнонаправленным
движением.
Индикатор Input Pitch
Верхний индикатор (Pitch) отображает
степень отклонения высоты входного
сигнала от ближайшей ступени эталонного
звукоряда. При полном отсутствии
отклонения шкала индикатора заполнена
до отметки ▼.
Пример:
Параметр Pitch Window определяет допуск
±90 центов, эталонная гамма – C Major
(до-мажор). Вокалист поет ноту Фа-диез с
точностью интонации до 10 центов.
В этом случае на клавиатуре будет гореть
F (нота Фа), а строка индикатора Pitch
покажет отклонение 90 центов.
Однако, даже если вокалист споет Фа-
диез абсолютно точно, на клавиатуре эта
нота гореть не будет. Дело в том, что в
качестве эталонной гаммы выбрана До-
мажор, где ноты Фа-диез в принципе нет.
Обратите внимание: если значение Pitch
Window меньше ±90 центов, индикация
высоты входного сигнала может не
сработать.
Если в качестве эталонного
звукоряда выбрана
хроматическая (Chromatic) гамма
или гамма с произвольно
настроенными ступенями (Custom),
индикатор Pitch и клавиатура не будут
отображать ничего.
В режиме ручной коррекции (Manual)
индикатор Pitch и клавиатура отображают
высоту входного сигнала, поэтому
Intonator можно параллельно
использовать как тюнер.
Индикатор Pitch Correction
Нижний индикатор дисплея Pitch
отображает количество коррекции,
применяемое ко входному сигналу. При
отсутствии коррекции шкала индикатора
заполнена до отметки ▲. Следует учесть,
что отображается суммарное количество
коррекции – автоматической и
дополнительной, выполненной вручную
(если таковая производилась).
Таким образом, если показания обоих
индикаторов сходятся в центральной
точке дисплея Pitch, это означает, что
нота спета абсолютно чисто.
