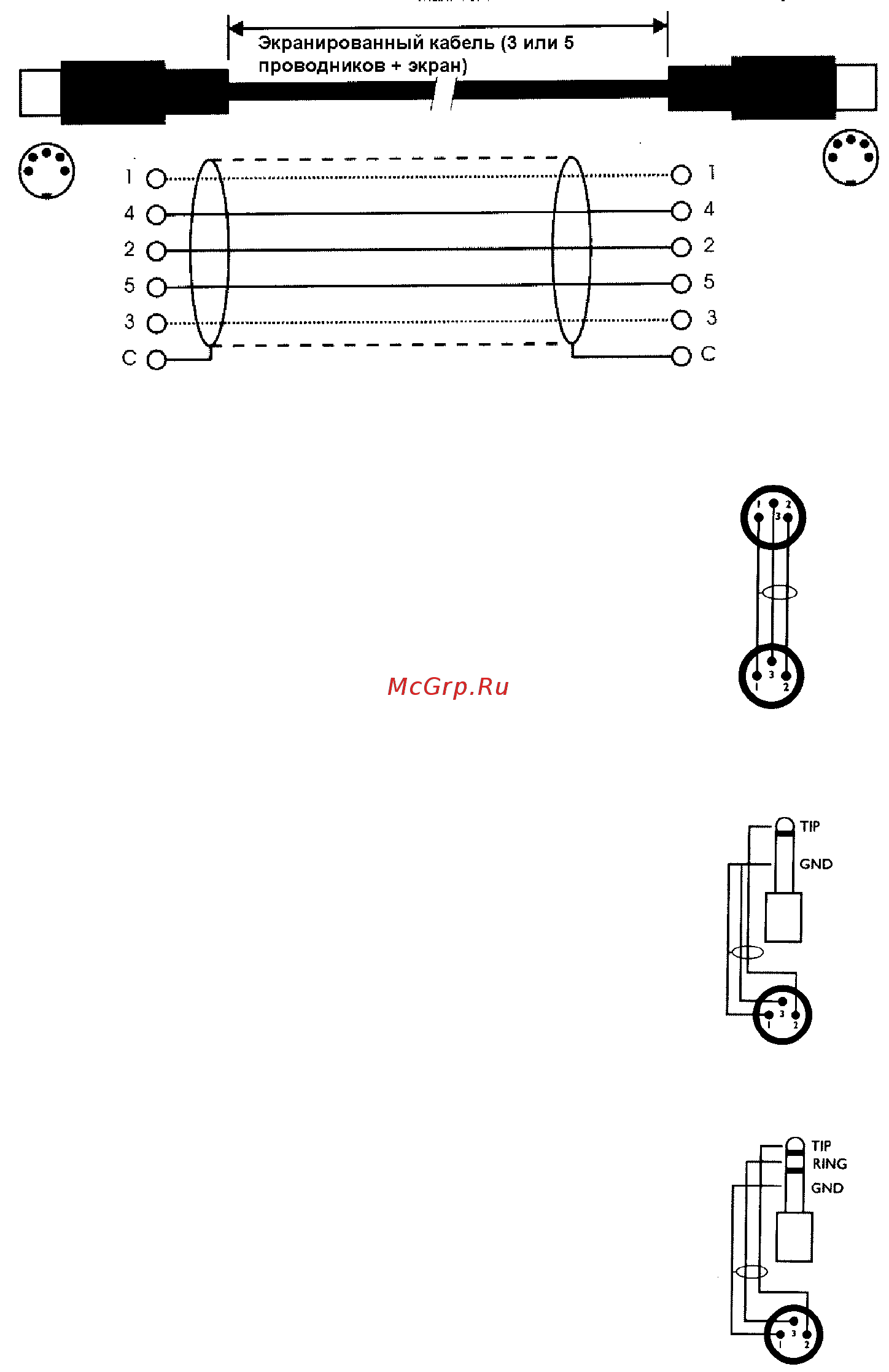

Дополнения – коммутация
MIDI кабель
Коммутация XLR-XLR
Соответствие контактов разъемов XLR на концах
коммутационного шнура:
Контакт №1 - контакт №1 («земля»)
Контакт №2 - контакт №2 («горячий»)
Контакт №3 - контакт №3 («холодный»)
Коммутация несимметричный Jack – XLR
Соответствие контактов на разъемах Jack и XLR:
Контакт Sleeve - контакт №1 («земля»)
Контакт Tip - контакт №2 («горячий»)
Контакт Sleeve - контакт №3 («холодный»)
Коммутация симметричный Jack – XLR
Соответствие контактов на разъемах Jack и XLR:
Контакт Sleeve - контакт №1 («земля»)
Контакт Tip - контакт №2 («горячий»)
Контакт Ring - контакт №3 («холодный»)
