9

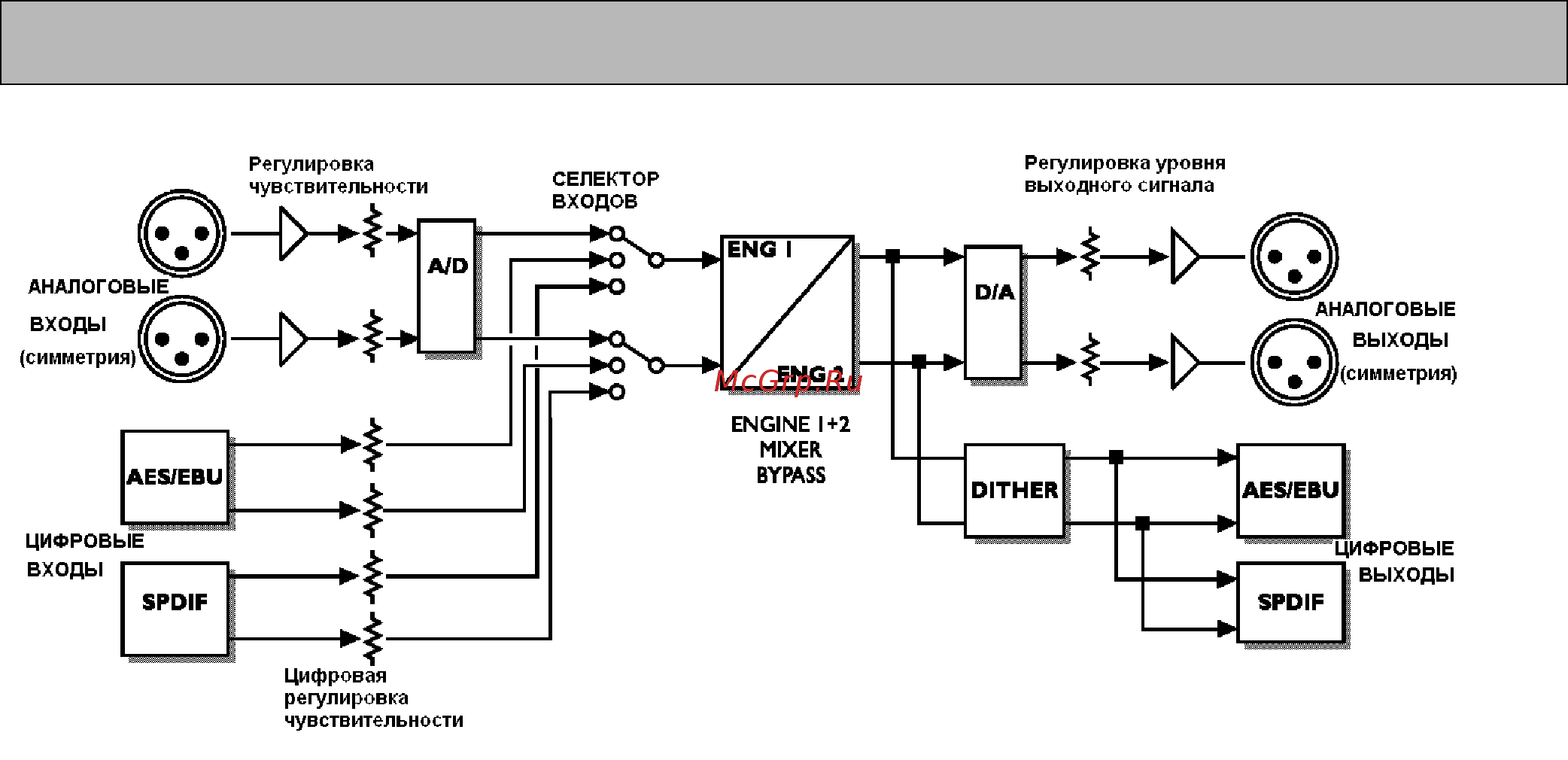

Принципиальная схема
Примечания:
Как показано на диаграмме, сигнал присутствует на всех выходах постоянно.
Схема цифровой регулировки чувствительности обладает особенностью слегка
завышать уровень сигнала. Это удобно при работе с DAT магнитофонами, опорный
уровень которых не соответствует 0 дБ.
