“COM”

Модуль согласования

NAVIgard 1239

сертификат пожарной безопасности № С-RU.ПБ-16.В.00191 от 29.11.2010 действителен до 24.08.2015г.

инструкция по эксплуатации

1. Назначение.

Модуль согласования NAVIgard 1239 предназначен для обеспечения совместной работы контрольных панелей

PARADOX серии ESPRIT по системной шине с GSM-передатчиками NAVIgard 2050, 291, 293. При изменении

состояния контрольной панели модуль согласования передает код события в GSM-передатчик для отправки

на мониторинговый приемник согласно уровню избирательности (таблица1). Все полученные коды события

сохраняются в памяти модуля. Размер буфера - 30 последних событий.

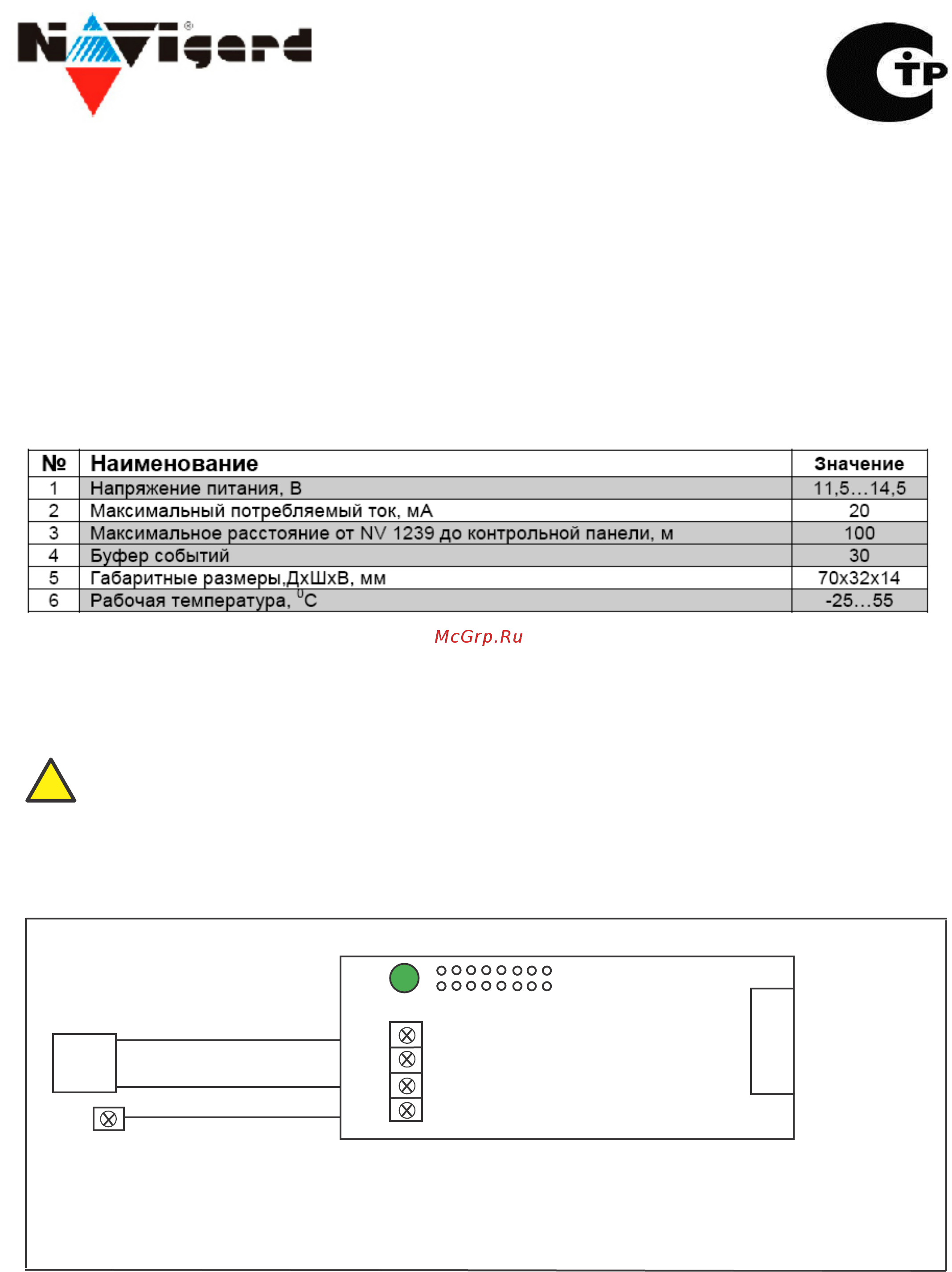

2. Спецификация.

3. Подключение.

Подключение к контрольной панели PARADOX.

Для подключения к контрольной панели служит специальный кабель, подключенный к клеммам DATA (зелёный) и

COM (черный) на контроллере с одной стороны. С другой стороны необходимо подключить его к разъему SERIAL на

плате контрольной панели.

Расстояние от модуля NV 1239 до контрольной панели не должно превышать 100м!

Подключение к GSM-передатчику .

Для подключения к GSM-передатчику NAVIgard служит плоский кабель, подключенный к десятиконтактному

разъему (справа) на контроллере с одной стороны, и к GSM-передатчику (слева, разъем “COM”)

разъем “SERIAL”

PGM

PGM контрольной

панели

LED

COM

Clk

Data

IN1

yx 3 2 1

разъем для

подключения к

GSM передатчику

Рис. 1
