NAVIgard NV 1239 [2/2] Индикация

Программирование GSM-передатчика .

Перед началом работы необходимо запрограммировать GSM передатчик NAVIgard с помощью программы

NAVIgardPRO (см. инструкцию по эксплуатации на GSM-передатчик). Выбрав в левой части окна пункт

“Контрольная панель” введите номер объекта и телефон мониторингового приемника. Информация о коде,

зоне и разделе поступает с контрольной панели.

Контроллер NV1239 имеет дополнительный вход IN1 для деактивации отправки отчетов в GSM передатчик. Этот

вход может быть использован для того, чтобы не передавать отчеты одновременно и по телефонной линии и

по GSM каналу. При неисправной телефонной линии (низкий уровень на входе IN1) отчеты сразу отправляются в

передатчик. При исправной телефонной линии (высокий уровень на входе IN1) отчеты помещаются в буфер

событий. Если зафиксировано событие “Ошибка коммуникатора”, все отчеты из буфера отправляются в GSM

передатчик. Если в течение 5 минут не зафиксировано событие “Ошибка коммуникатора”, то отчеты удаляются из

буфера событий.

Если необходимо, чтобы контроллер всегда передавал информацию о событиях в передатчик, то соедините

клемму IN с клеммой COM отрезком провода или установите перемычку “x”. Если необходимо, чтобы контроллер

передавал события в передатчик только в случае неисправности проводной телефонной линии, то удалите

перемычку “x” и выберите один из двух способов:

- используйте контроллер NAVIgard 201. Подключите контроллер NAVIgard 201 согласно инструкции по его

эксплуатации, соедините клемму IN на плате NV1239 с клеммой TRBL на плате NAVIgard 201.

- используйте выход контрольной панели. Запрограммируйте какой-либо выход PGM контрольной панели, чтобы

он срабатывал при неисправности телефонной линии. Соедините этот выход с клеммой IN на плате NV1239.

4. Индикация.

Для индикации работы модуля служит светодиод. Светодиод зажигается на 0.5 секунды после включения питания

контрольной панели и на 2 секунды при каждой отправке отчета в GSM-передатчик.. В остальное время светодиод

мигает короткими вспышками каждые 2 секунды при подключенной контрольной панели.

5. Коды событий определяемые модулем согласования NAVIgard 1239.

При изменении состояния контрольной панели, модуль согласования NV 1239 передает код события в GSM-

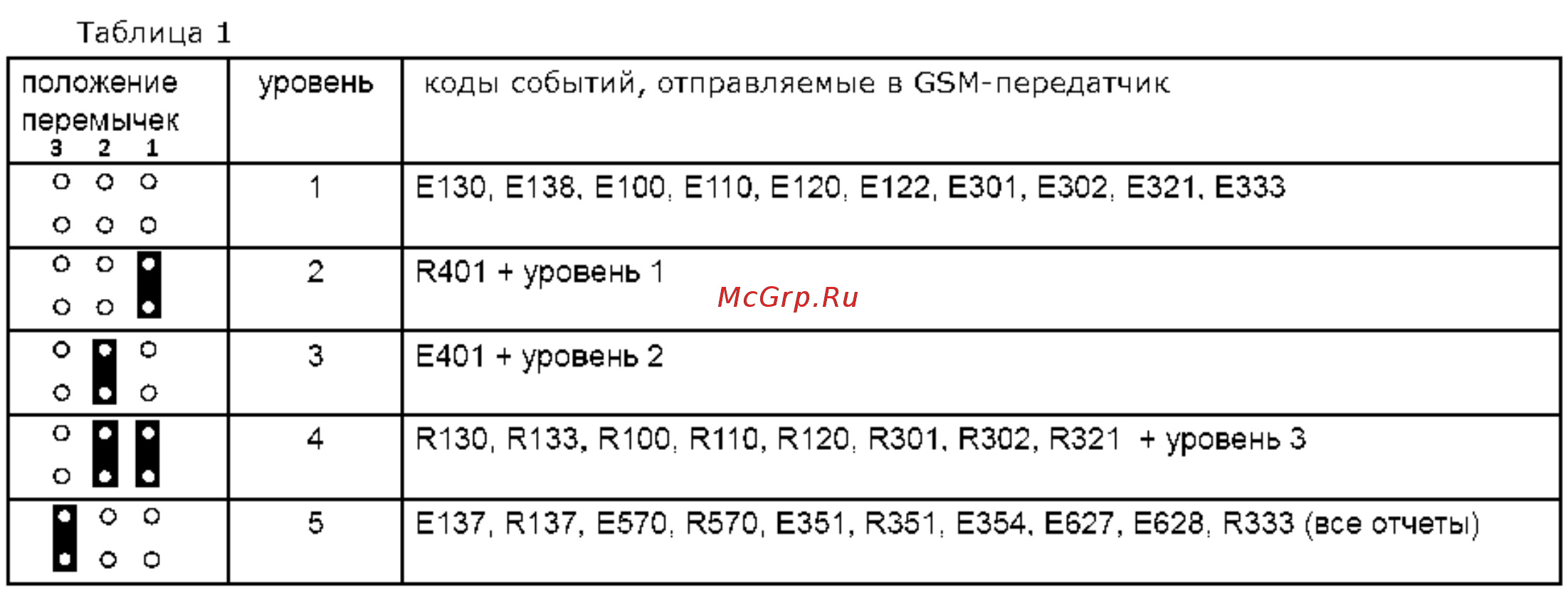

передатчик. В таблице приведены события, которые определяются модулем согласования NAVIgard 1239. В

таблице 1 приведены коды событий, которые определяются контроллером и установка уровня избирательности

отчетов с помощью перемычек группы 1,2,3.

6. Техническая поддержка.

Тел./факс: (4012) 71-68-66 доб.108,

(4012) 38-68-66.

e-mail: tech@navigard.ru

Website: www.navigard.ru
