1. Назначение.
Радиоприемник NV PB 25 предназначен для дистанционного:
- управление электромагнитными и электромеханическими замками, гаражными воротами и шлагбаумами;
- дистанционный считыватель Wiegand26 и TouchMemory для сетевых СКУД и охранных систем;
- управления УКВ и GSM передатчиками;
- управления контрольными панелями 2050/2020v2/Уотс/Гранит/Кварц/DSC/GE NX и др.;
- подачи сигналов тревоги.
Приемник принимает по радиоканалу сигналы следующих типов передатчиков:
NV РТ -11 (однокнопочный брелок), NV РТ-44 (4х-кнопочный брелок).
2. Технические характеристики.
Руководство по эксплуатации
Р.00PB25.017РЭ
Радиоприемник
NV PB 25
Радиоприемники
Серия NV PB XX
Версия 1.7.
NV PB 25 v.1.7.
Руководство по эксплуатации
1
Радиоприемник
№ Наименование Значение
1 Напряжение питания, В 9…15
2 Потребляемый ток, мА 20
3 Максимальный потребляемый ток, мА 45
4 Максимальный ток коммутации на клеммах «OUT1», «OUT2», мА 100
Максимальный ток коммутации на клеммах «RELAY OUT», А
5 Максимальное количество передатчиков в памяти, шт.
100
(в режимах
ТМ и Wiegand,
ограничивается
памятью
контроллера)
6 Рабочая частота, МГц 433,92
7 Дальность действия на открытой местности, м. 100
8 Габаритные размеры, ДхШхВ, мм 123x73x48
9 Максимально допустимая влажность, % 93
10 Рабочая температура,
0
С -25…55
3. Подключение.
3.1. Подключение к контрольной панели и э/м замка
Снимите верхнюю белую крышку NV PB 25. Соедините клеммы “+12V” , “COM” , “OUT1” , “OUT2” на плате PB
25 с клеммами “+12V” , “COM” , “IN1” , “IN2” (IN = любой вход, реагирующий на изменение состояния NC/NO) на
OUT 2
OUT 1
XABC
Relay
OUT
COM
+12V

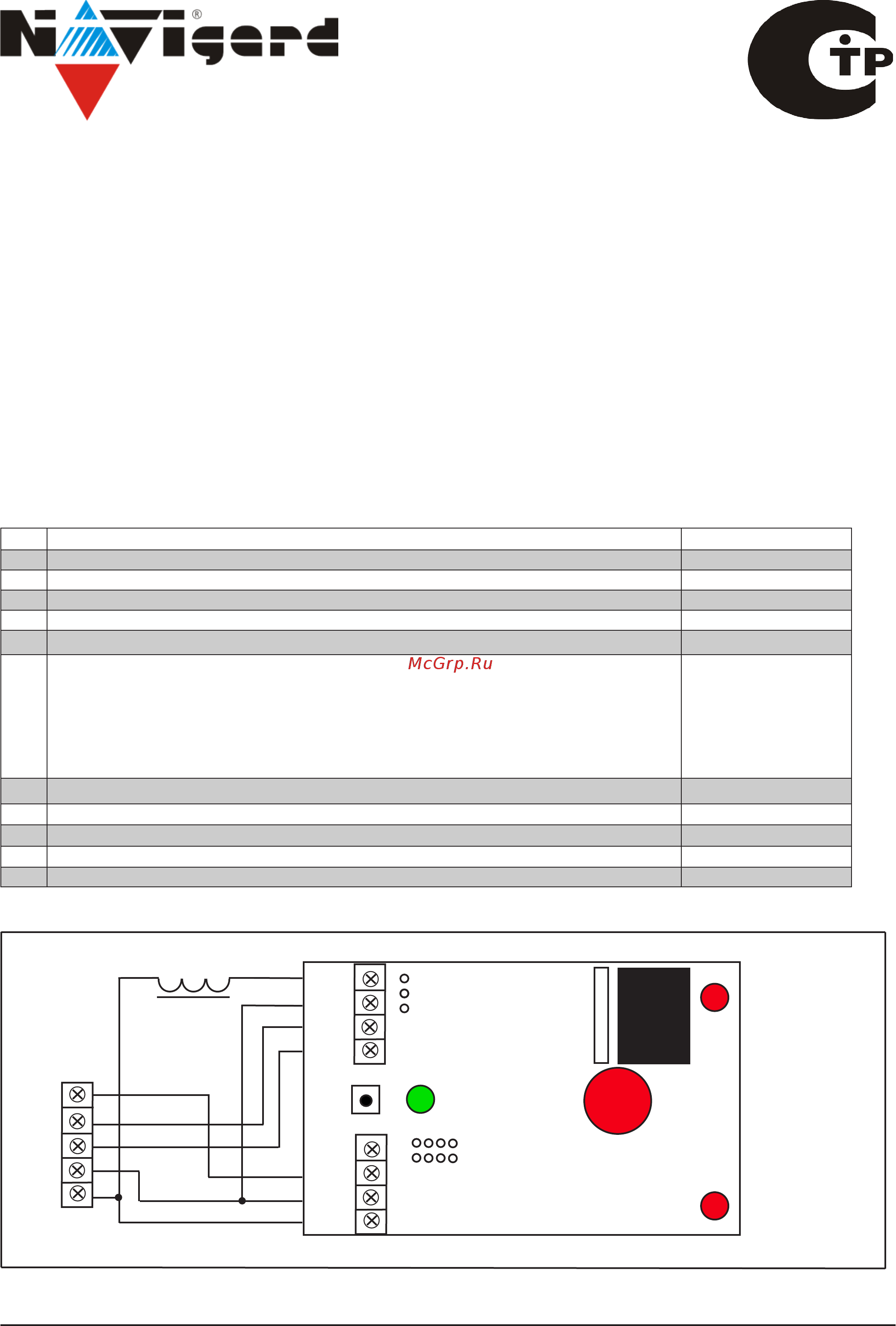

Рис. 1
светодиод
“Статус 1”
IN 2
COM
+12V
клеммы для подключения к
контрольной панели NV 2050.
COM
LED
PRG
катушка замка
-+
IN 1
LED
светодиод
“Статус 2”
светодиод
“Статус 3”
светодиод
“PRG”
реле
NC
приемник
NO
