клавиатура
NV 8526
Светодиодная клавиатура
на 16 зон
Система
охранно-пожарной
сигнализации "NAVIgard"
2
NV 8526 v. 2
Руководство по эксплуатации
Если после включения NV 8526 нет связи по системной шине с NV 8704, начинает мигать светодиод
“8” до тех пор, пока связь не будет восстановлена.
Для работы совместно с NV 8704 необходимо снять перемычку «B».
Для подключения внешнего управляемого устройства служат клеммы RELAY OUT. Перемычка NC/NO задает
состояние реле при отсутствии питания. NC – нормально замкнуто, NO – нормально разомкнуто. Перемычка X
управляет изменением состояния реле при подаче питания: при надетой перемычке – есть инверсия состояния,
при неустановленной – нет.
Соедините лицевую часть NV 8526 с подложкой, вставив верхнюю часть, а затем защелкните нижнюю часть.

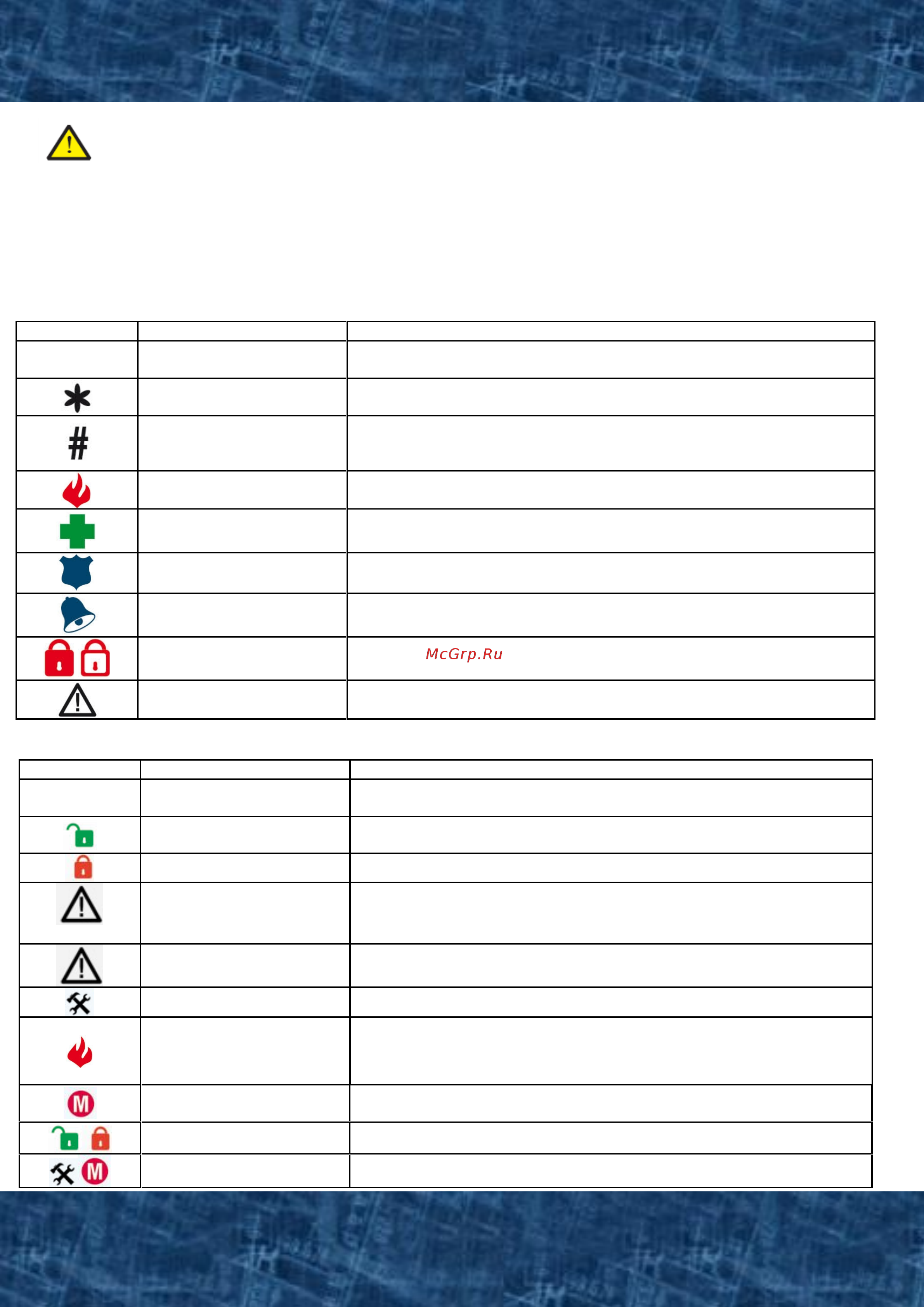

5.Функции кнопок и светодиодов
5.1 Функции кнопок
Кнопка
Функция
Пояснения
<0-9>
Цифровые кнопки
Ввод кодов доступа.
Ввод программных адресов и новых значений.
Выбор программируемого
параметра
Выбор программируемого параметра,
а также выход из режима программирования
Подтверждение ввода
Используется после ввода нескольких последовательных значений
(например: при вводе кода доступа или новых значений параметров).
Устройство не воспримет ввод кода, пока не будет нажата кнопка #.
Отправка сообщения
«Пожарная тревога»
Продолжительное нажатие (>2сек).
Отправка сообщения
«Медицинская тревога»
Продолжительное нажатие (>2сек).
Отправка сообщения
«Panic»
Продолжительное нажатие (>2сек).
Режим программирования
NV 8526
Зажмите для входа в режим программирования
NV 8526
Быстрая и частичная
постановка
Продолжительное нажатие (>2сек)
Не используется в данной
версии
5.1 Функции светодиодов при работе с NV 8704.
(Функции светодиодов в режиме «шифроустройство» см. п. 8)
Индикатор
Функция
Пояснения
1…16
Значение параметра
Состояние зон, разделов, кодов пользователей, передатчика NV
8704
Состояние «ОТКРЫТО»
Выбранный раздел не на охране, его зоны не нарушены *
Состояние «ЗАКРЫТО»
Выбранный раздел на охране.
мигает
Неисправность NV 8704
или тампера
На NV 8704 появилась неисправность
Неисправность NV 8704
или тампера
Неисправность была просмотрена
Режим программирования
Клавиатура находится в режиме программирования
Программ
ирование кодов
пользователей /
Индикация "Пожар"
Клавиатура находится в режиме программирования кодов
пользователей / При работе: в нормальном режиме не
горит, горит при сигнале внимание на пожарном датчике в
любом из разделов, мигает при сигнале пожар в любом из разделов
Режим просмотра
состояния
NV
8704
Р
ежим просмотра
событий,
просмотра
глобальн
ого
раздел
а
Режим шифроу
стройств
о
Автономная работа
NV 8526
Глобальный раздел
Клавиатура отоб
ражает состояние разделов от 1 до 16
