FW2-NEO-8F
FW2-NEO-9F
FREEWAVE™ БЕСПРОВОДНЫЙ ИК
ИЗВЕЩАТЕЛЬ С ЗАЩИТОЙ ОТ
ЖИВОТНЫХ
ELECTRONIC ENGINEERING LTD.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ВВЕДЕНИЕ
FW2-NEO-8F/9F является передовым,
полностью контролируемым инфракрасным
извещателем, использующим современный
радиопротокол для безопасной и надежной
работы системы.
FW2-NEO-8F/9F имеет свой уникальный ID код
(идентификационный код), совместимый с
приёмопередатчиком FW2-TRANS. В
трансивер FW2-TRANS записывается этот ID
код и приёмопередатчик реагирует только на
зарегистрированный код.
FW2-NEO-8F/9F имеет механизм APS,
позволяющий увеличивать срок службы
батареи питания (см. далее, чтобы узнать
больше
).
FW2-NEO-8F/9F позволяет выбирать защиту от
животных весом 15 / 25кг и высотою до 1 м.
FW2-NEO-8F/9F передаёт серию сообщений для
коммуникационного администрирования
(Радиоконтроль, Темпер, Разряд батареи), а
также тестовые сигналы (Тест, Темпер, Тревога)
.
ОСОБЕННОСТИ
Используется в 2-х сторонней беспроводной
охранной системе
Freewave2 это передовой и защищённый
радиопротокол
Технология низкого токопотребления
Питание от одной литиевой батареи 3В
Срок службы батареи: до 5 лет
Частота:
868 МГц (FW2-NEO-8F) или
916 МГц (FW2-NEO-9F)
Передача состояния темпера Открыт / Закрыт
Передача сигналов Радиоконтроль
Состояние батареи сообщается
при каждой
передаче
Два цвета свечения светового индикатора
Дальность связи на открытом пространстве
до 500м.
Уникальный ID номер
Передний и тыловой темпер
За
щ
ита от животных
д
о 8 мет
р
ов.
4 5 6
РАБОТА
Беспроводный ИК извещатель передаёт
данные по следующим событиям:
РАДИОКОНТРОЛЬ–каждые 2 минуты передача
сообщения о своей работоспособности
ТРЕВОГА - передача тревоги при
обнаружении ИК детектором нарушения.
РАЗРЯД БАТАРЕИ – при разряде батареи до
нижнего уровня (~2.4В) с первым
сообщением (Радиоконтроль, Тревога и т.д.)
передаётся сообщение Разряд батареи.
ТЕМПЕР – При каждом снятии
крышки или
отрыве от стены, извещатель передаёт
сообщение Темпер.

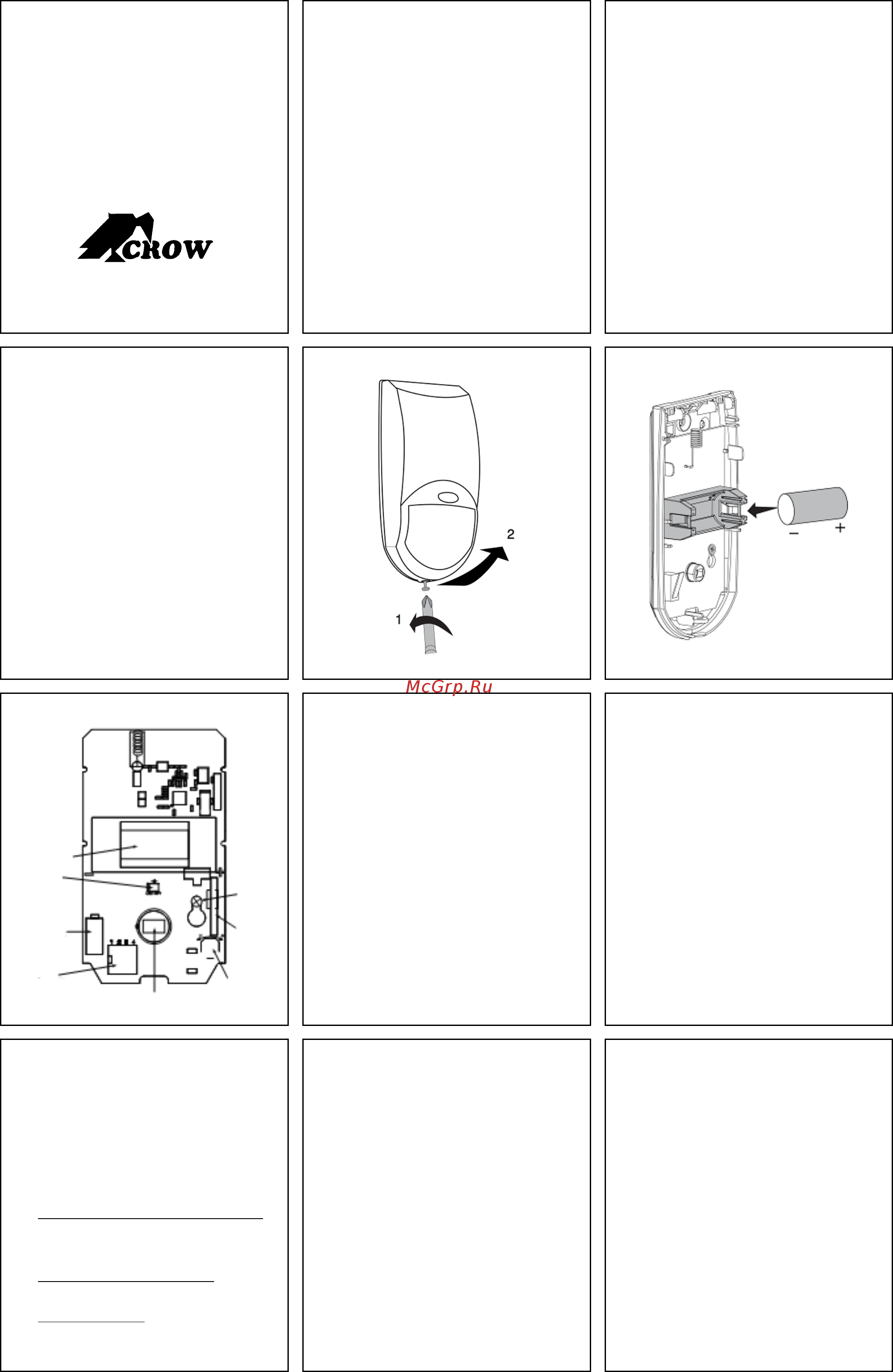

РИС. 1 – СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ
РИС. 2 – УСТАНОВКА БАТАРЕИ
7 8 9
РИС. 3 – СХЕМА РАЗМЕЩЕНИЯ
НАСТРОЙКА РЕЖИМОВ РАБОТЫ
1. СВЕТОДИОДНЫЙ ИНДИКАТОР ON/OFF
ON – положение (вверх) – включить
индикатор при каждом передаваемом событии.
OFF положение (вниз) – выключить
светодиодный индикатор.
ПРИМЕЧАНИЕ: В ПОЛОЖЕНИИ «OFF» ИНДИКАТОР
ВКЛЮЧЕН ПРИ ПОДАЧЕ ПИТАНИЯ НА
ИЗВЕЩАТЕЛЬ, ПРИ ТЕСТЕ ОБХОДОМ, ПРИ
РАЗРЯДЕ БАТАРЕИ ИЛИ НЕИСПРАВНОСТИ
ИЗВЕЩАТЕЛЯ.
2. ИМПУЛЬСЫ - " Выбор чувствительности”
используется для установки функции подсчёта
импульсов, чтобы обеспечить чувствительность
ИК детектора в соответствии с окружающей
средой
ON – “1” Высокая чувствительность. Для
обычных условий эксплуатации.
OFF – “2” Низкая чувствительность. Для
сложных условий эксплуатации.
НАСТРОЙКА РЕЖИМОВ РАБОТЫ – ПРОД.
3. APS: Функция автоматического энерго-
сбережения обеспечивает срок службы батареи
до 5 лет. Извещатель передаёт следующее
событие не ранее 2-х минут от последнего
переданного события.
4. PET - “Выбор защиты от животных”
используется для установки защиты от
животных весом 15 кг или 25 кг.
OFF - до 15 кг
ON - до 25 кг
5. Дальность обнаружения: “PIR” потенцио-
метр используется
для настройки области
обнаружения ИК детектора. Потенциометр
позволяет изменять чувствительность ИК
детектора от 30% до 100%. Для увеличения
дальности поверните потенциометр по часовой
стрелке, для уменьшения - против часовой
стрелки. После установки чувствительности,
выполните тест обходом и проверьте область
обнаружения извещателя.
10 11 12
ID РЕГИСТРАЦИЯ
Обратитесь к инструкции по установке контрольной
панели и выполните процедуру регистрации ID кода
извещателя в приёмопередатчик системы.
Установите батарею в извещатель и дождитесь, когда
индикатор извещателя перестанет мигать.
Убедитесь, что контрольная панель находится в
режиме регистрации беспроводного извещателя.
Нажмите на темпер извещателя и отпустите его – это
будет начало передачи данных для регистрации
извещателя в трансивер контрольной панели.
Обратите внимание на светодиод извещателя:
Зелёный / Красный цвета мигают поочередно
в течение 5 секунд – ИК извещатель успешно
зарегистрировался. Прежде, чем закрыть
крышку, проверьте связь с контрольной
панелью.
Зелёный цвет периодически мигает –
ИК извещатель не зарегистрировался в FW2
трансивер. Повторите процесс регистрации.
Красный цвет мигает более 20 секунд –
Батарея питания имеет напряжение ниже
критического уровня. Замените батарею.
RSSI – УРОВЕНЬ РАДИОСИГНАЛА
Контрольная панель с FREEWAVE2 имеет
“Индикацию уровня радиосигнала” (RSSI), что
позволяет установщику для каждого
трансивера выбрать наиболее подходящее
место установки с точки зрения прохождения
радиосигнала.
Уровень радиосигнала находится в
пределах от 10 до 100, где 100 – это
максимальный уровень радиосигнала. При
значении RSSI менее 30, радиосигнал от
радиоустройства слабый и рекомендуется
выбрать другое место установки
извещателя FW2-NEO-8F/9F.
ПРИМЕЧАНИЕ:
Поддерживается только при выборе
контрольной панели Crow, SERENITY.
ВЫБОР МЕСТА УСТАНОВКИ
Выберите место установки извещателя. (Наша
рекомендация установка в углу). См. также
область обнаружения извещателя. ИК детектор
более чувствителен к пересечению лучей, чем к
обнаружению движения вдоль лучей.
Рекомендуемая высота установки – 1.8м. -
2.4м.
ИЗБЕГАЙТЕ УСТАНОВКИ В СЛЕДУЮЩИХ
МЕСТАХ:
В местах прямого попадания солнечных лучей
на лицевую часть извещателя.
В местах быстрого
изменения температуры
окружающей среды.
В местах сильных воздушных потоков.
Извещатель FW2-NEO-8F/9F работает лучше в
стабильной обстановке.
Темпе
р
Батарея
Ге
р
кон
Винт
крепления
платы
Регулировка
дальности
Индикатор
ДИП
переключатель
ПИР детектор
