Беспроводный инфракрасный пассивный
извещатель 433 МГц.
NV 301W
Руководство по эксплуатации
1. Назначение
Пассивный, цифровой, инфракрасный,
беспроводный извещатель движения,
предназначен для беспроводной передачи
сигналов тревоги на приемник.
2. Совместимость
Приемник NV РВ 60
Контрольная панель NV 8321
Клавиатура NV 8501
Ретранслятор Roiscok 218RP
1
3. Технические характеристики
Рабочее напряжение: 3В (батарея CR123)
Потребляемый ток: 40 мкА (режим ожидания)
Зона покрытия: 10 м
Дальность работы: до 60 м. в прямой видимости
Рабочая частота: 433.92 МГц
Время сработки: 2.2 сек.
Время запуска: 2 мин.
Время передачи контрольного сигнала: 65 мин.
Защита от помех: 25 В/м, 10 МГц ~ 1ГГц
Рабочая температура: 0°C~ 55°C
Температура хранения: -20°C - 60°C
Размеры: 105x55x40 мм
Высота установки: 2.0-2.5 м
Срок службы батареи: 2 года в нормальном режиме эксплуатации
4. Устройство и работа
4.1. Установка
1. Подготовка:
• Проверьте область, которая должна быть под контролем датчика и выберите лучшее место и высоту установки
• На датчик не должны попадать солнечные лучи, а так же вблизи датчика не должно быть горячих объектов, излучающих
ИК волны
• Рекомендуемая высота установки 2.1 – 2.5 м.
• Датчик должен быть установлен без наклона (перпендикулярно полу)
• Если в зоне сработки датчика находятся окна рекомендуется использовать занавески
• Датчик должен быть далеко от металлических объектов

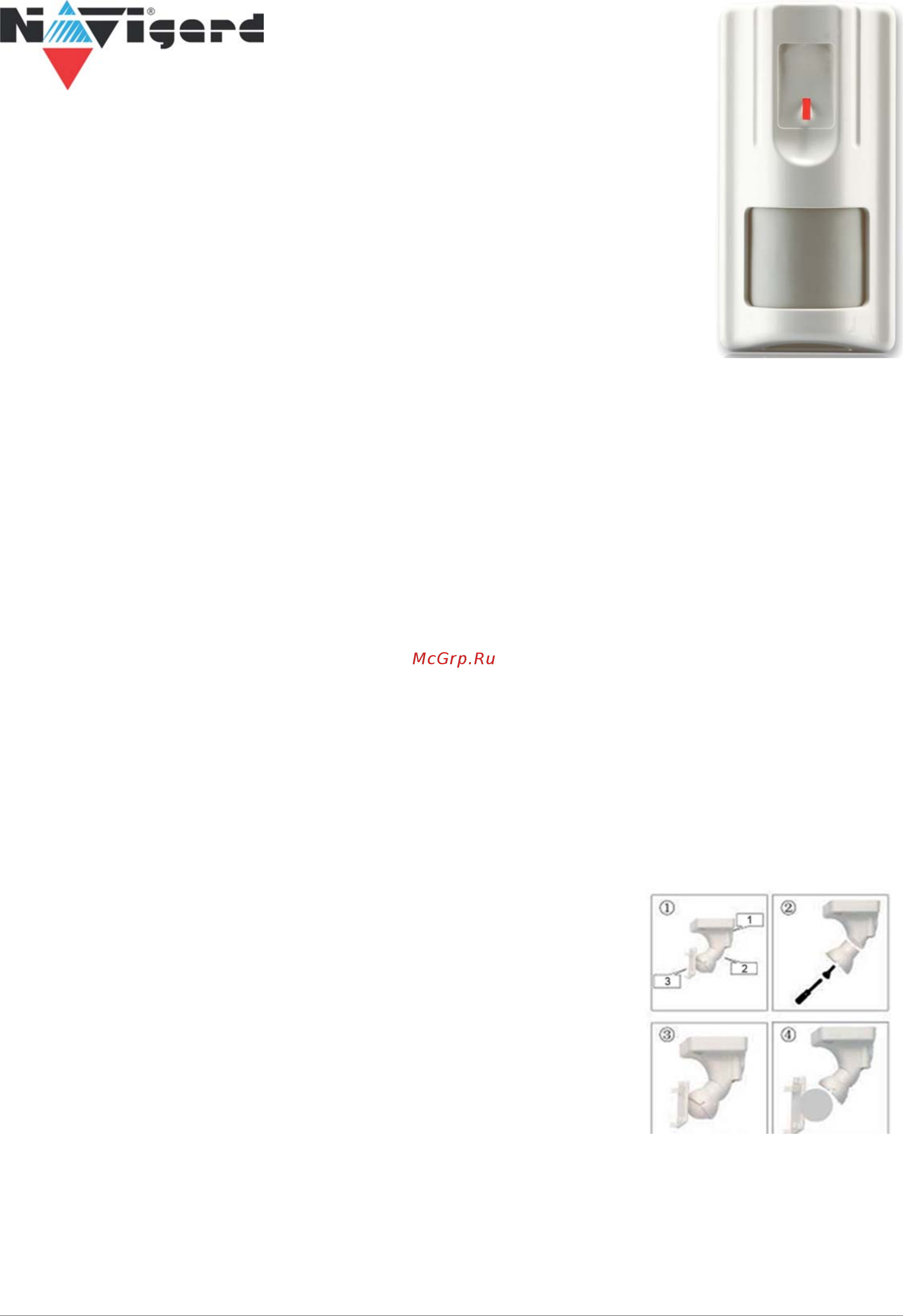

2. Установка поворотного кронштейна:
• Выберите позицию для установки
• Соедините первую и вторую часть кронштейна винтом и установите третью часть
• Закрепите датчик на кронштейн. Убедитесь, что он расположен перпендикулярно
полу
4.2. Настройка
Перемычки S1 и S2 отвечают за уровень чувствительности ИК сенсора
Режим 1 (максимальная чувствительность): S1 снята, S2 установлена
Режим 2 (рекомендуется): S1 установлена, S2 установлена
Режим 3: S1 снята, S2 снята
Режим 4 (минимальная чувствительность): S1 установлена, S2 снята
Перемычка JP1 отвечает за включение/выключение индикации
JP1 установлена: индикация включена
JP1 снята: индикация отключена
Режим программирования задается перемычкой S4
Перемычка установлена – режим включен, перемычка снята – нормальный режим.
Режим используется только для программирования работы с приемниками или ретрансляторами Roiscok.
