Режим тестирования задается перемычкой S5
Если перемычка снята – режим включен, перемычка установлена –
нормальный режим работы. При снятой перемычке датчик непрерывно
отправляет сигналы тревоги и восстановления.
4.3. Логика работы
После сработки ИК сенсора и отправке сигнала тревоги
извещатель переходит в ждущий режим (отсутствие индикации,
отсутствие сигналов тревоги) на 1,5 минуты.
Если в течении этого времени не было воздействия на извещатель (не
было движения в зоне действия извещателя), то извещатель возвращается
в дежурный режим и при сработке ИК сенсора будет отправлен сигнал
тревоги. Если воздействие на датчик не прекращается, то таймер будет
обнуляться до прекращения воздействия.
5. Запись извещателя
5.1. Запись извещателя в приемник Navigard
1. Вставьте батарейки во все извещатели, которые будут прописаны
в изделие Navigard
2. Снимите (если надета) перемычку S4, наденьте (если сняты)
перемычки JP1, S5, не закрывайте корпуса извещателей
3. Выберите зону, в которую Вы хотите прописать извещатель
(воспользуйтесь инструкцией к конкретному изделию по
программированию и выбору зон)
4. Нажмите и отпустите тампер (SW1), LED индикатор извещателя
должен моргнуть 1 раз, радиоприемник должен издать один короткий
звуковой сигнал
5. NV РВ 60, NV 8321 перейдет в следующую радиозоны, а LED
индикаторы 1-18 покажут номер выбранной зоны
NV 8501 отобразит на экране что датчик успешно записан
2 Беспроводный извещатель NV 301W
Руководство по эксплуатации
5.2. Запись извещателя в ретранслятор Roiscok 218RP
1. Установите перемычку S1 в ретрансляторе, и включите питание. Загорятся три светодиода (желтый(LED1),
красный(LED2),зеленый(LED3). После того, как они погаснут, все записанные извещатели будут стерты из памяти iDo218RP
и он перейдет в режим записи.
2. В режиме записи в ретранслятор можно прописать извещатели.
Внимание: при записи извещателей NV 301W, обязательно установите на них перемычку S4 для перевода
извещателя в режим программирования.
3. Сработайте извещатель. Для этого нажмите кнопку тампера, задержите её на 0.5 секунды и отпустите для отправки
сигнала на ретранслятор. На iDo218RP загорится желтый(LED1) и красный(LED2) светодиоды. Затем сработайте извещатель
еще раз, на ретрансляторе iDo218RP загорится красный(LED2) и зеленый(LED3) светодиоды. Это будет означать, что
извещатель записался в память ретранслятора. Повторите процедуру для необходимого количества извещателей.
4. Снимите перемычку S1 на iDo218RP, тем самым переведя ретранслятор в рабочий режим.
5. Снимите перемычку S4 и установите перемычку S5 на извещателях NV 301W для перевода в рабочий режим.
Примечание: все используемые извещатели обязательно прописывать и в контрольную панель и в
ретранслятор!!!
6. Комплектация
Датчик беспроводный инфракрасный .......................................................................................................................1 шт.
Батарея CR123A 3V (Varta или Panasonic) ..................................................................................................................1 шт.
Руководство по эксплуатации ........................................................................................................................................1 шт.
7. Техническая поддержка.
ООО “Навигард” Россия, 236000, г. Калининград ул. А.Невского д.40
Тел./факс: (4012) 578-900, (4012) 38-68-66;
Сайт: навигард.рф
Website: www.navigard.ru Е-mail: info@navigard.ru

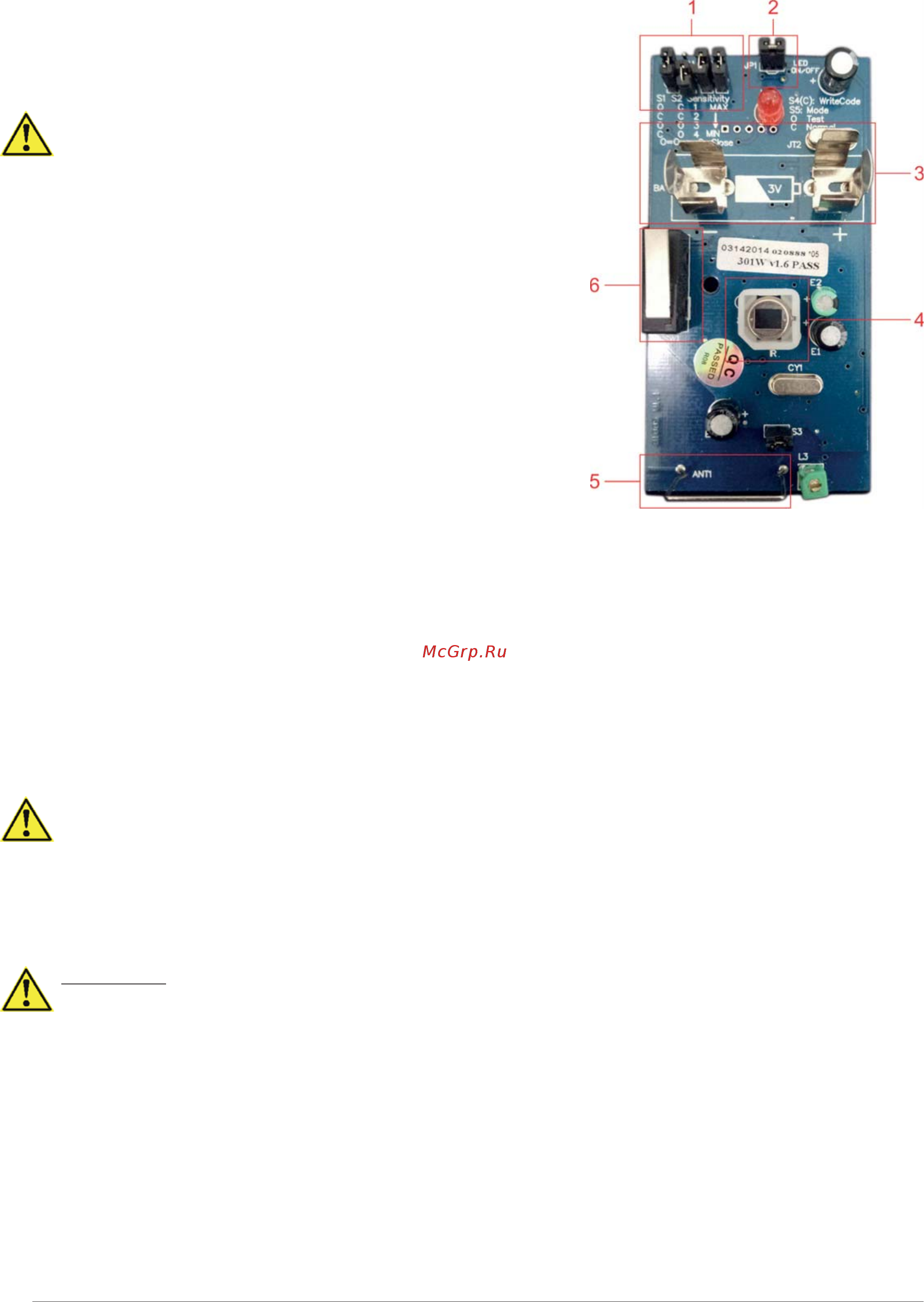

1 - Перемычки S1, S2, S4, S5
2 - Перемычка JP21
3 - Место для установки батареи CR123
4 - ИК сенсор
5 - Антенна
6 - Тампер SW1
