NAVIgard NV РВ 26 KIT2 [2/4] Назначение компонентов

2 Радиоприемник NV PB 26 v3.0

Руководство по эксплуатации

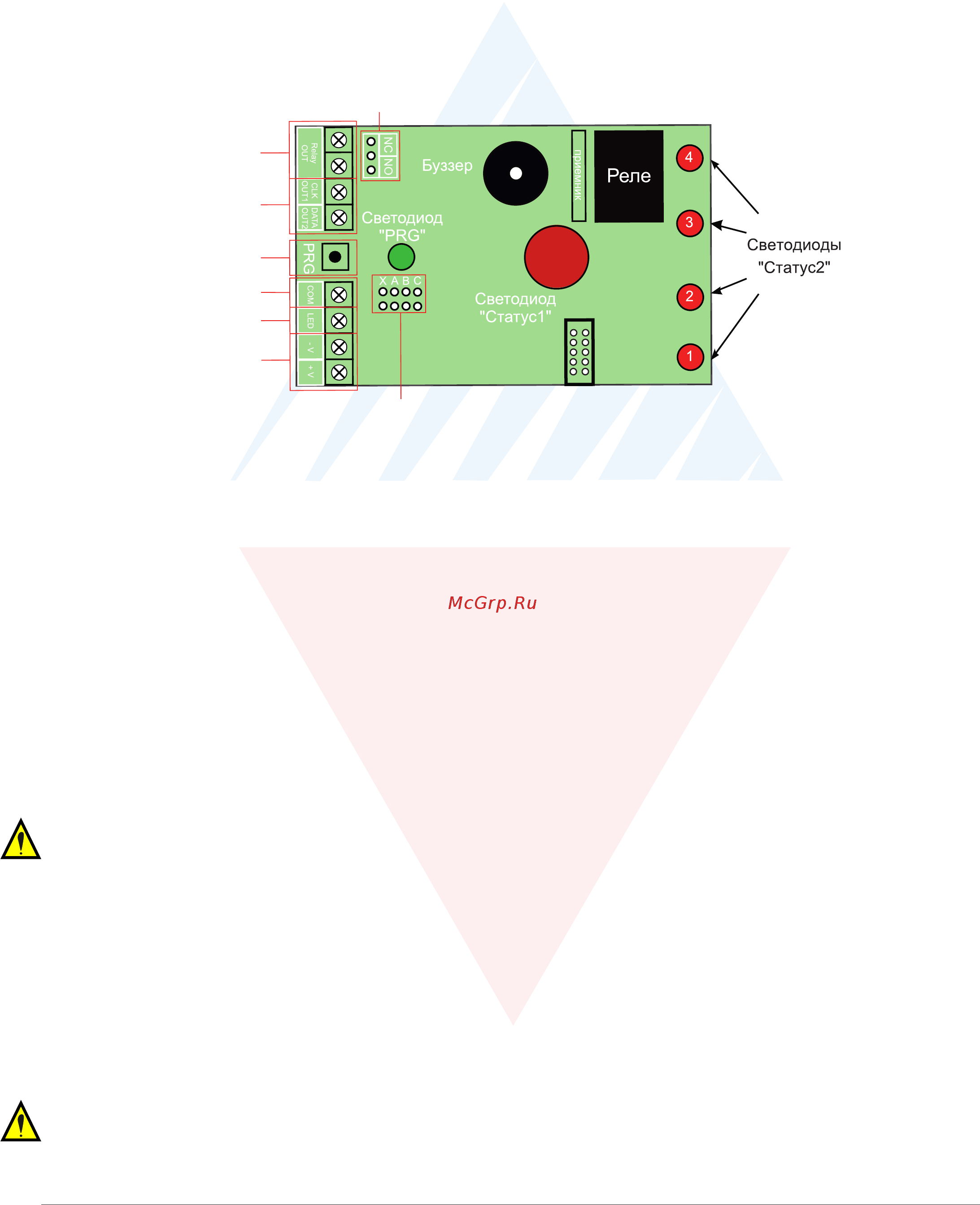

Рисунок 2. Назначение компонентов

4.1. Назначение кнопок на брелоках NV PT 1, NV PT 22, NV PT 44.

• Закрытый замок - постановка на охрану разделов, присвоенных пользователю. Если раздел

контрольной панели не готов к постановке на охрану (например, нарушен тип зоны - периметр),

то постановка на охрану этого раздела не происходит

• Открытый замок - снятие с охраны разделов, присвоенных пользователю

• Колокольчик - кнопка “двойного назначения”. При нажатии кнопки будет активироваться

реле на NV PB 26

• Тревожная кнопка. При нажатии кнопки и удержания в нажатом состоянии более 3 с, NV РВ 26

имитирует нажатие кнопки “PANIC”

5. Назначение компонентов

1 - группа перемычек XABC. Перемычка Х служит для выбора режима работы. Надета - автономный

режим. Снята - управления контрольными панелями NV 8704 | 206 | 8320 | 2020. Перемычки A, B, C в

данной версии не используются.

2 - клеммы для подключения переменного питания в автономном режиме

3 - клемма для подключения светодиода

4 - клемма COM используется для подключения по системной шине к контрольным панелям

5 - кнопка PRG для программирования передатчика

6 - клеммы системной шины

7 - клеммы выходов реле

8 - группа перемычек для выбора типа контактов реле. NC - нормально замкнутый, NO - нормально

разомкнутый.

6. Подключение

Внимание! Приёмник необходимо устанавливать на высоте 2-3 м на диэлектрических и

неэкранированных поверхностях не ближе 2 м от источников электромагнитного излу-

чения (УКВ, GSM передатчиков, мощных электроприборов и силовых кабелей). При уста-

новке нескольких радиоприёмников, расстояние между ними должно быть не менее 0.5 м!

Снимите верхнюю белую крышку NV PB 26. Для работы с контрольной панелью соедините клеммы

+V, COM , CLK, DATA на плате PB 26 с клеммами +12Vout, COM, CLK, DATA на плате контрольной панели

соответственно (см. рис.1). В автономном режиме возможно использование переменного питания

до 24В подключаемое к клеммам +V и -V, либо от постоянного источника питания 12В подключаемое

к клеммам +V и СОМ (соблюдайте полярность!).

7. Программирование приемника.

Внимание! Программирование приемника NV PB 26 и брелоков (NV PT 1, NV PT 22, NV PT 44)

осуществляется только при снятой с охраны контрольной панелью NV 8704|206|2020|8320!
