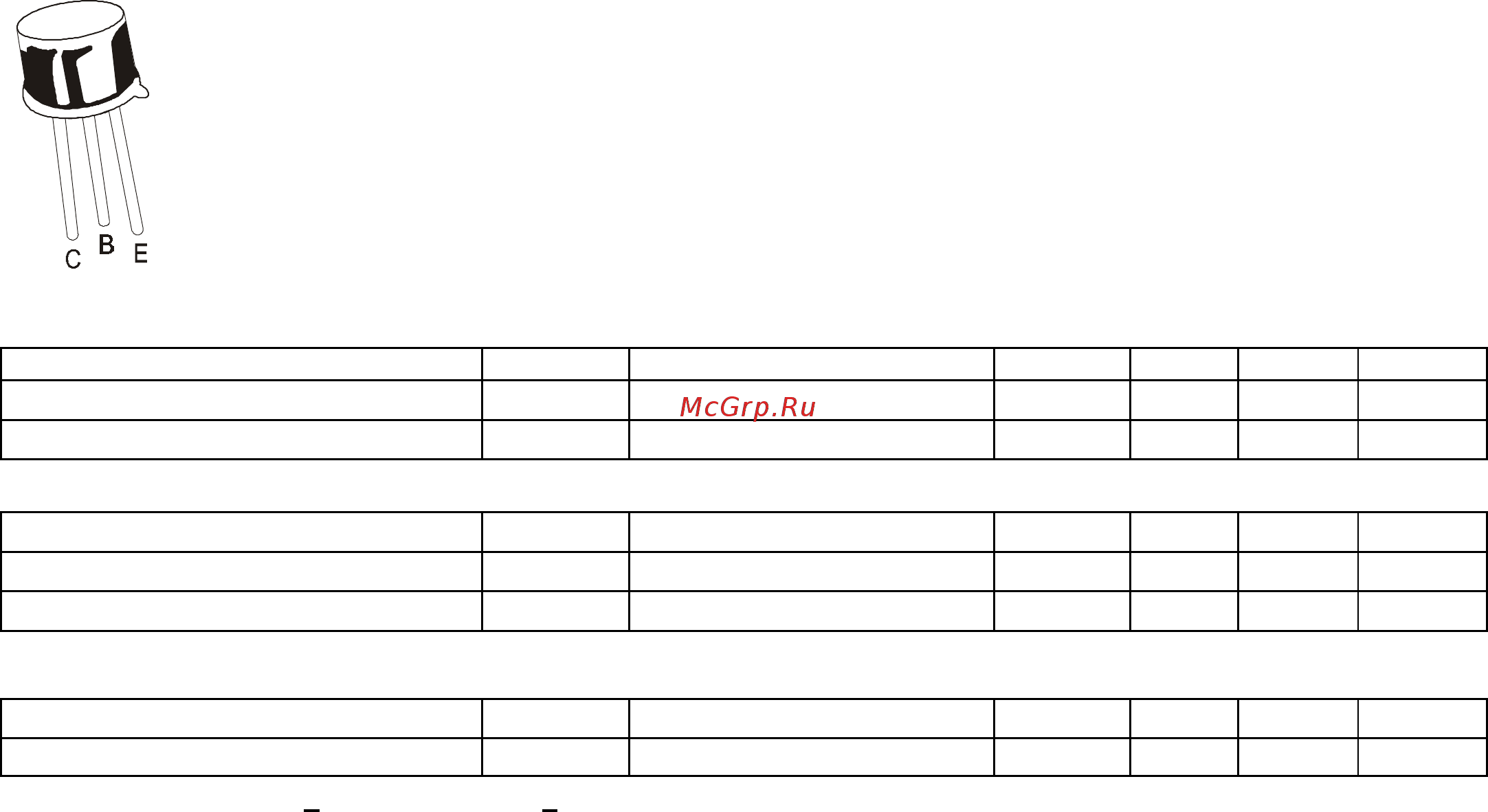

NPN SILICON POWER SWITCHING TRANSISTORS
BC140, BC141
TO-39
Metal Can Package
ELECTRICAL CHARACTERISTICS (T
a
=25ºC unless specified otherwise)
DESCRIPTION SYMBOL MIN TYP MAX UNITS
Collector Emitter Saturation Voltage
*V
CE (sat) 1.0 V
Base Emitter on Voltage
*V
BE (on) 2.0 V
DYNAMIC CHARACTERISTICS
Transition Frequency
f
T 50
MHz
Output Capacitance
C
ob 25
pF
Input Capacitance
C
ib 80
pF
SWITCHING CHARACTERISTICS
Turn on time
t
on
250 ns
Turn off time
t
off
850 ns
*Pulsed: Pulse duration <300 µµ s, Duty cycle < 1%
I
C
=150mA, I
B1
=7.5mA
I
C
=150mA, I
B1
=I
B2
=7.5mA
V
CB
=10V, I
E
=0, f=1MHz
V
EB
=0.5V, I
C
=0, f=1MHz
I
C
=1A, I
B
=0.1A
I
C
=1A, V
CE
=1V
I
C
=50mA,V
CE
=10V, f=20MHz
TEST CONDITION
Continental Device India Limited
Data Sheet Page 2 of 4
