ELECTRICAL CHARACTERISTICS (Ta=25 deg C Unless Otherwise Specified) 2N3700-01
DESCRIPTION SYMBOL TEST CONDITION MIN MAX UNIT
Dynamic Characteristics
2N3700 2N3701
Small Signal Current Gain
hfe IC=1mA, VCE=5V 80-400 30-200
f=1KHz
Transition Frequency
ft VCE=10V,IC=50mA, 100-400 >80 MHz
f=20MHz
Input Capacitance
Cibo <60 <60 pF
Output Capacitance
Cobo VCB=10V, f=1MHz <12 <12 pF
Collector Base Time Constant
rbb'cb'c 15-400 25-400 ps
f=79.8MHz
Noise Figure
NF VCE=10V, IC=100uA - 4.0 dB
RS=1kohms, f=1kHz
*Pulse Test: Pulse Width =300us, Duty Cycle=1%

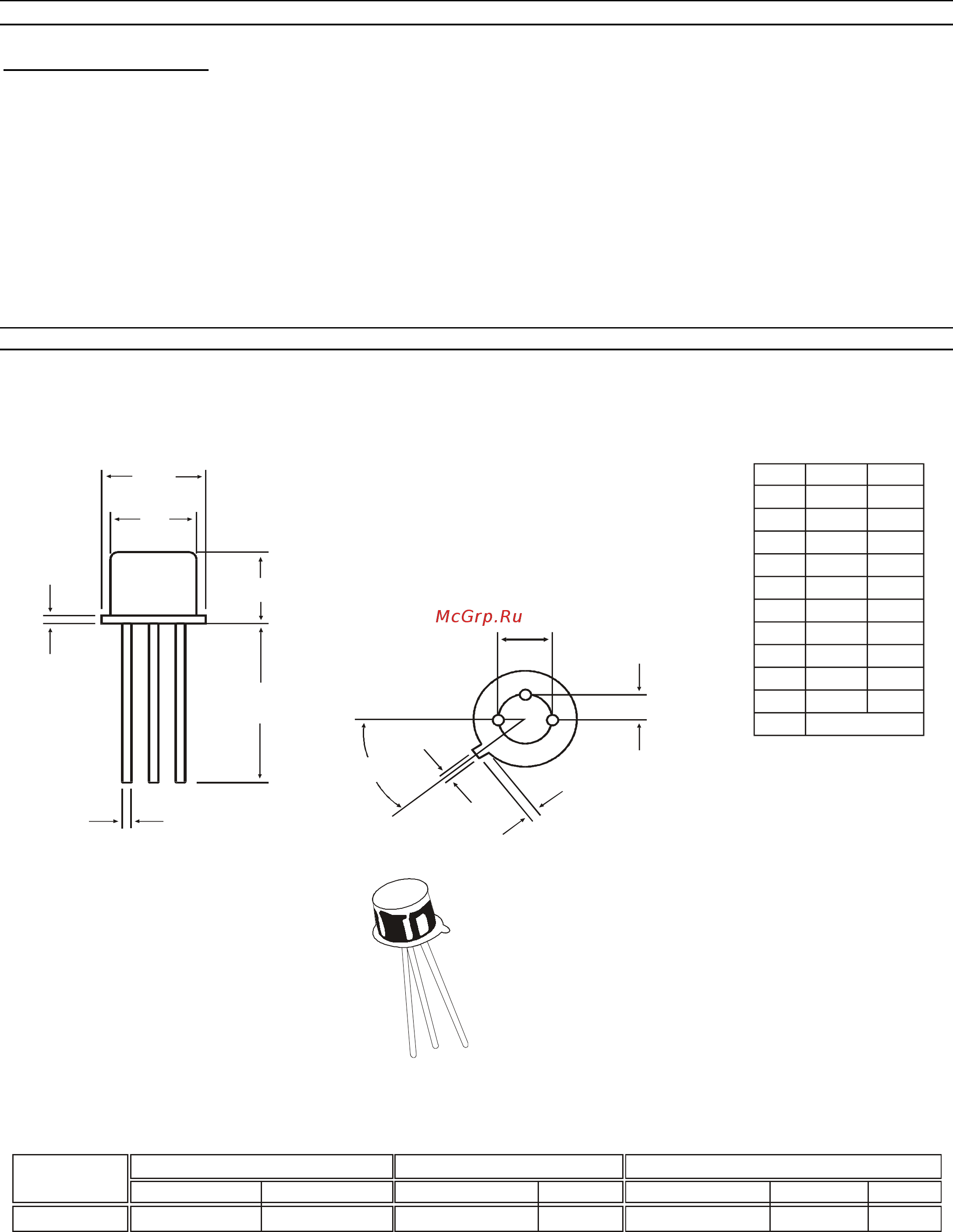

TO-18 Metal Can Package
TO-18
1K/polybag
350 gm/1K pcs
3" x 7.5" x 7.5" 5.0K 17" x 15" x 13.5" 80.0K
34 kgs
PACKAGE
Net Weight/Qty
Details
STANDARD PACK INNER CARTON BOX
Qty
OUTER CARTON BOX
Qty Gr WtSize Size
Packing Detail
G
1
2
3
H
J
L
F
A
D
B
E
C
K
DIM MIN MAX
All diminsions in mm.
A 5.24 5.84
B 4.52 4.97
C 4.31 5.3 3
D 0.40 0.53
E—0.76
F—1.27
G—2.97
H 0.91 1.1 7
J 0.71 1.21
K12.70 —
L45 DEG
PIN CONFIGURATION
1. EM ITTER
2. BASE
3. COLLECTOR
1
2
3
Continental Device India Limited
Data Sheet
Page 2 of 3
