Royal Clima RCS-250-P [5/28] Монтаж
![Royal Clima RCS-250-P [5/28] Монтаж](/views2/1654207/page5/bg5.png)
5

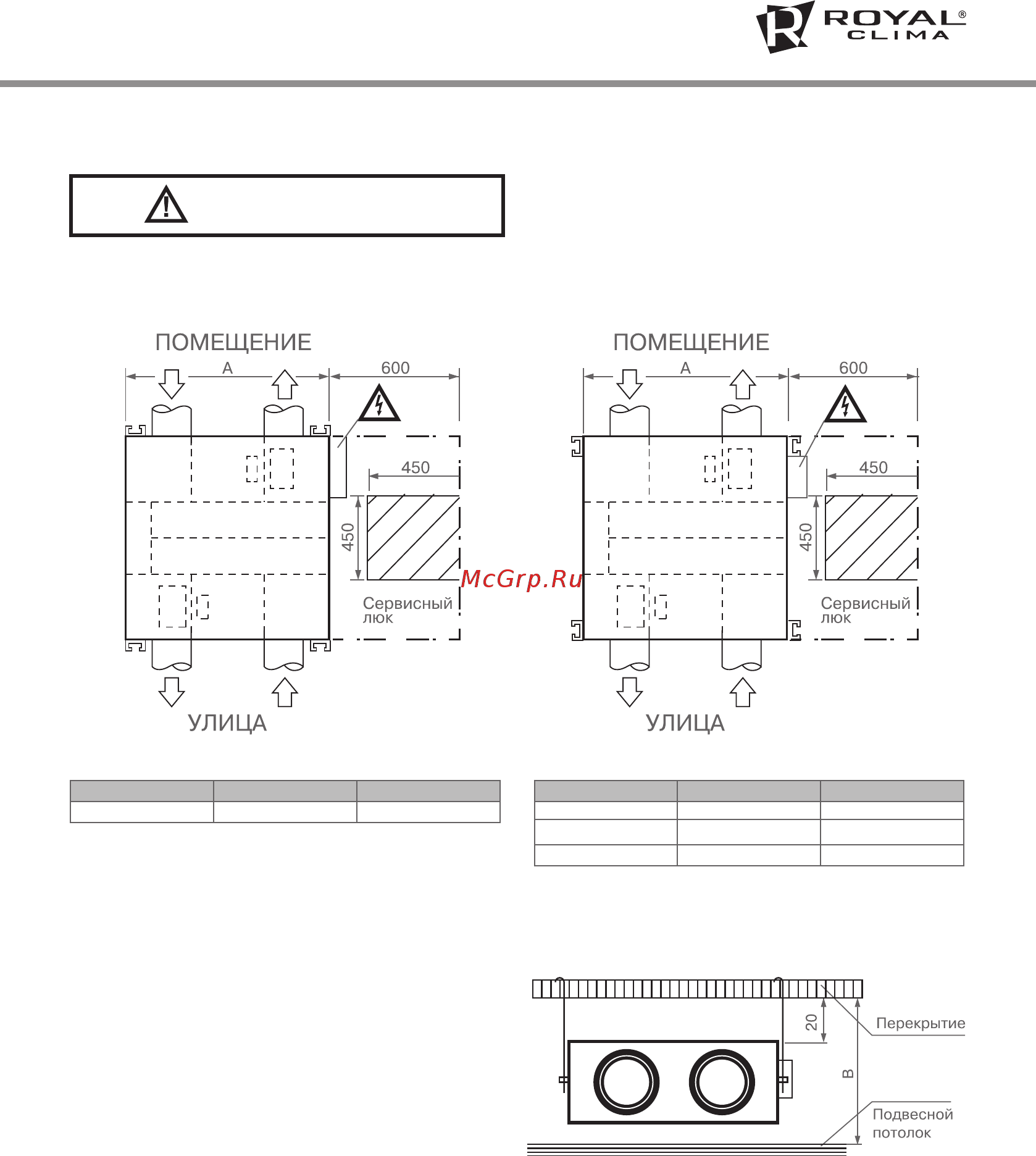

Монтаж должен выполняться компетентным персоналом.
Требования по монтажу:
1. Установки монтируются как горизонтально (в
стандартном либо перевернутом положении),
так и вертикально, в соответствии
снаправлением потока воздуха.
2. Обратите внимание на высоту свободного
пространства под подвесным потолком. Оно
не должно быть меньше указанного.
4. МОНТАЖ
Модель A B
RCS-250-P 580 320
Модель A B
RCS-350-P 599 320
RCS-500-P 804 320
RCS-650-P 904 320
МОНТАЖ
ВНИМАНИЕ!
