![Royal Clima RCS-250-P [6/28] Схема монтажа системы](/img/pdf.png)
Royal Clima RCS-250-P [6/28] Схема монтажа системы
![Royal Clima RCS-500-P [6/28] Схема монтажа системы](/views2/1654207/page6/bg6.png)
6
3. Необходимо предусматривать доступ для
обслуживания установок.
4. При монтаже воздуховодов избегайте
большого числа поворотов трассы и
уменьшения сечения ниже диаметра
патрубков установки.
5. Длина воздуховодов должна быть как
можно меньше.
6. Воздуховод наружного и выбрасываемого
воздуха должны монтироваться с
небольшим уклоном наружу во избежание
проникновения осадков.
7. Во избежание образования конденсата,
воздуховоды наружного и выбрасываемого
воздуха должны быть теплоизолированы.
8. Для предотвращения попадания
вытяжного воздуха в приточный канал,
снаружи, необходимо размещать
вентиляционные отверстия забора и
выброса воздуха на расстоянии не менее
1000 мм друг от друга.
9. Наружные отверстия воздуховодов
должны быть защищены от проникновения
осадков и птиц, например, защитной
решеткой.
10. Места прохода воздуховодов через
стены должны быть звуко-, тепло- и
влагоизолированы.
11. Подключать воздуховоды следует в
соответствии со схемой подключения.
12. Вспомогательные нагреватели
необходимо монтировать с отрезками
воздуховода не менее 500 мм на входе и
выходе нагревателя.
13. Дополнительные вентиляторы
монтируются в сеть воздуховодов
последовательно основной установки.
Вентиляторы устанавливаются после
установки, на расстоянии не менее 3
диаметров присоединительных патрубков
установки.

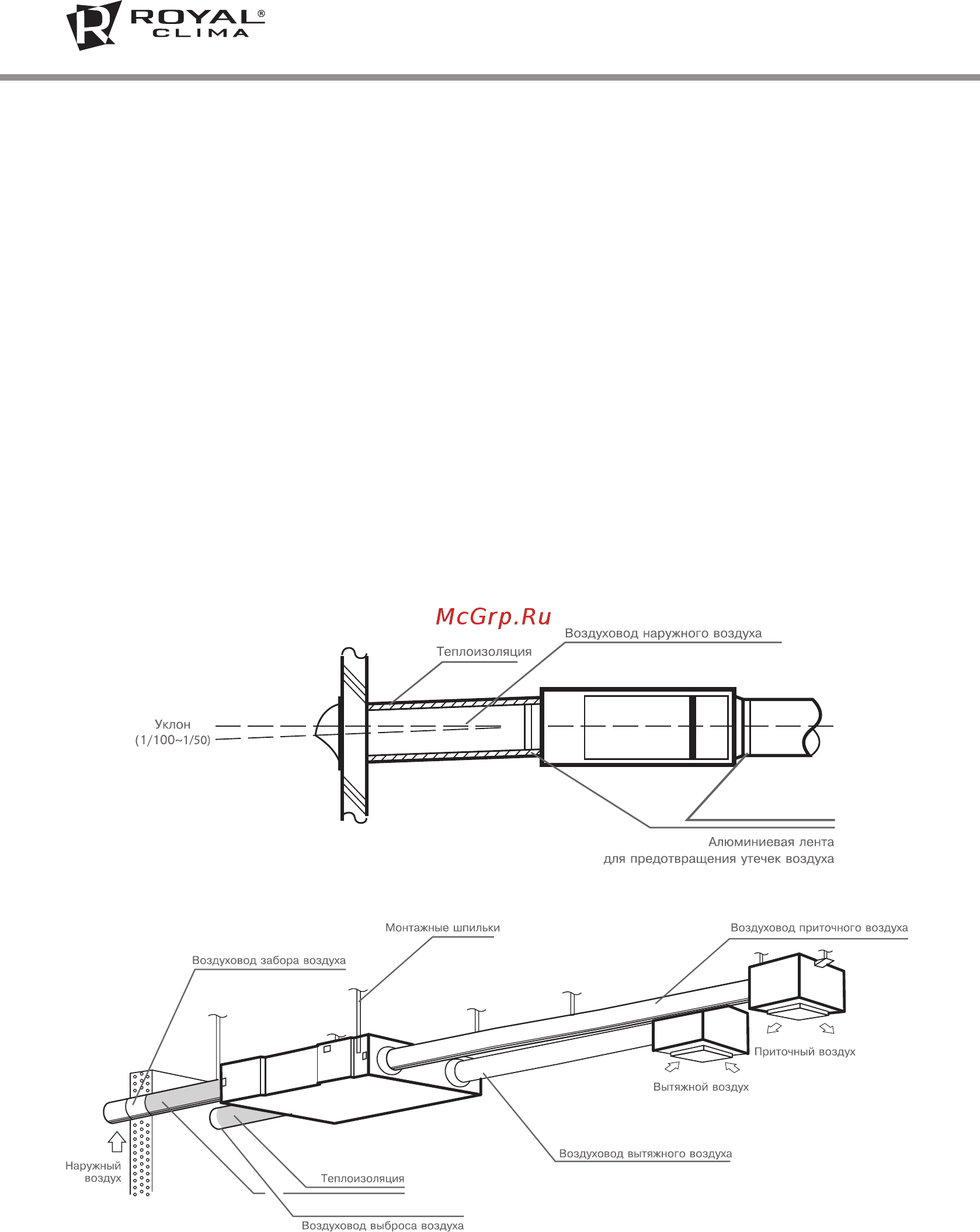

Схема монтажа системы
МОНТАЖ
