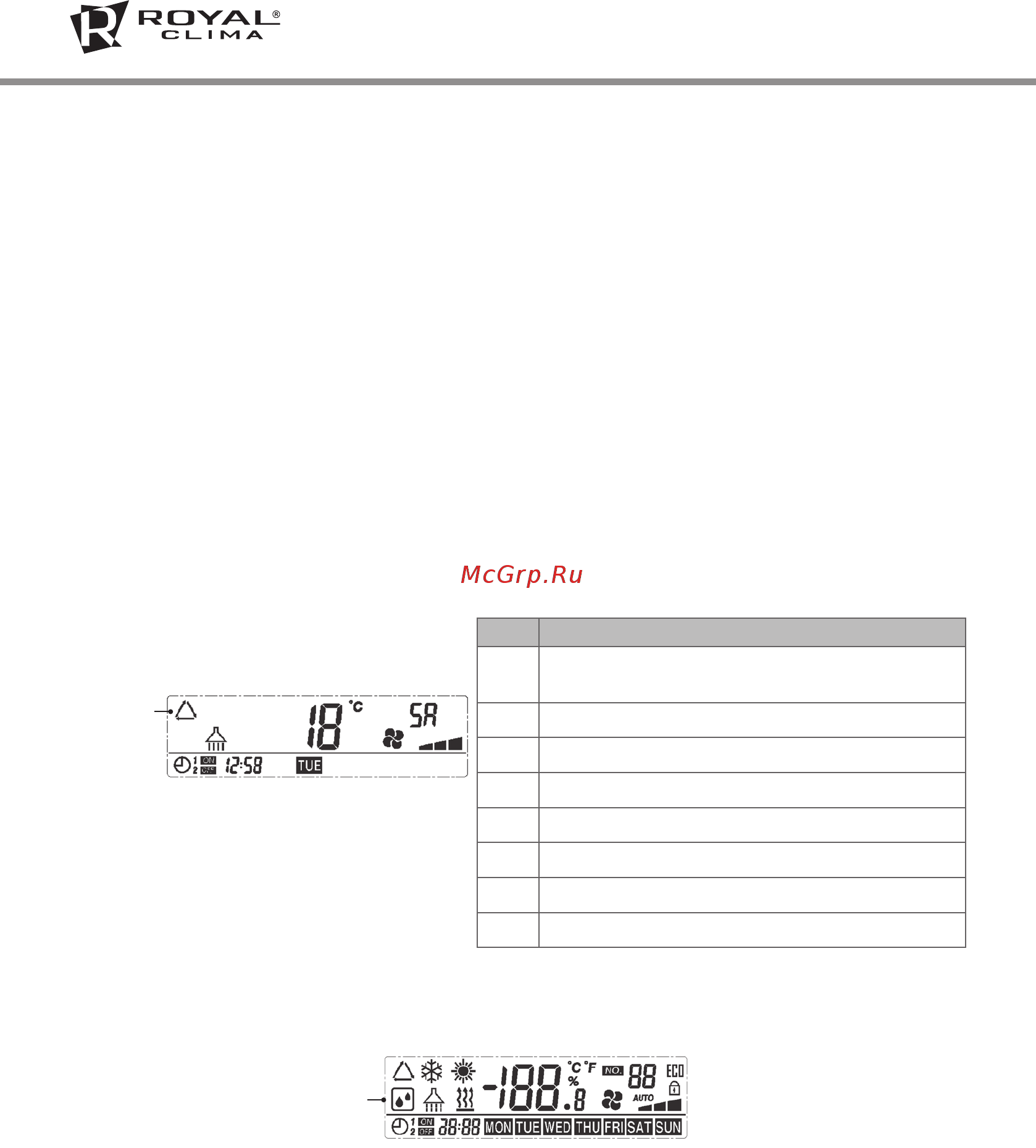

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1. Нажмите на кнопку «Вкл./Выкл.» один раз для запуска установки и повторно — для ее
выключения. При включении установки загорается индикатор работы.
2. Нажмите на кнопку «Переключение режимов» для переключения режимов отображения (OA-RA-SA-FR).
3. В режиме отображения температуры SA, при подключенном электрическом нагревателе
(через разъемы LD3 и LD4 на плате управления) и параметре 01, равном 1, пользователю
доступна установка требуемой температуры приточного воздуха, нажатием кнопок «Увеличение
температуры» и «Уменьшение температуры». Диапазон установки температуры -10...25 °С.
— если разница заданной пользователем температуры и температуры SA находится
в пределах 0...5 °С, включается 1-я ступень нагрева;
— если разница заданной пользователем температуры и температуры SA составляет
более 5 °С, включается 1-я и 2-я ступени нагрева.
4. Нажмите на кнопку «Установка скорости вентиляторов» для установки требуемой
производительности приточного и вытяжного вентиляторов. Пользователь можно раздельно
установить производительность вытяжного вентилятора в режиме RA, а приточного
вентилятора – в режиме SA.
5. Проверка статуса ошибки: однократное нажатие на кнопку «Подтверждение операции» на
главном интерфейсе позволяет проверить статус ошибки установки в соответствии
с таблицей.
6. Настройка байпаса: когда байпас открыт, загорается треугольный символ байпаса.
При закрытии байпаса символ исчезает. Для детальной настройки см. стр. 15 и 16.
8. Установка параметров: зажмите кнопку «Переключение режимов» на 6 сек, после сигнала
откроется интерфейс установки параметров. Номер выбранного параметра отображается
посередине дисплея - для его изменения нажмите кнопку «Подтверждение операции».
Далее нажмите кнопку «Переключение режимов» для редактирования параметра — при
этом текущее значение параметра будет мигать справа от номера параметра. Изменять
значение параметра можно кнопками «Увеличение температуры» или «Уменьшение
температуры», записать изменения - нажатием кнопки «Подтверждение операции».
7. Сигнал замены фильтров по времени наработки — появляется при работе установки в течение
времени, превышающее заданное время до замены фильтров, информируя пользователя
о необходимости их очистки/замены. После проведения очистки/замены фильтров,
необходимо сбросить данный таймер, установив значение параметра 24, равное 1.
Сигнал замены
фильтров
Байпас
откр./закр.
Код Ошибка
00
Е5
Ошибка связи (необходимо проверить целостность кабеля связи
пульта с платой, так же осмотреть пульт или плату на наличие
повреждений)
Е1
Ошибка датчика температуры свежего воздуха
Е2
Ошибка обращения к внутренней памяти
Е3
Ошибка датчика температуры вытяжного воздуха
Е4
Ошибка датчика температуры удаляемого воздуха
(опасность замерзания рекуператора)
E6
Ошибка датчика температуры приточного воздуха
Е7
Ошибка вытяжного вентилятора
Е8
Ошибка приточного вентилятора
