Royal Clima RCS-500-U [5/24] Монтаж

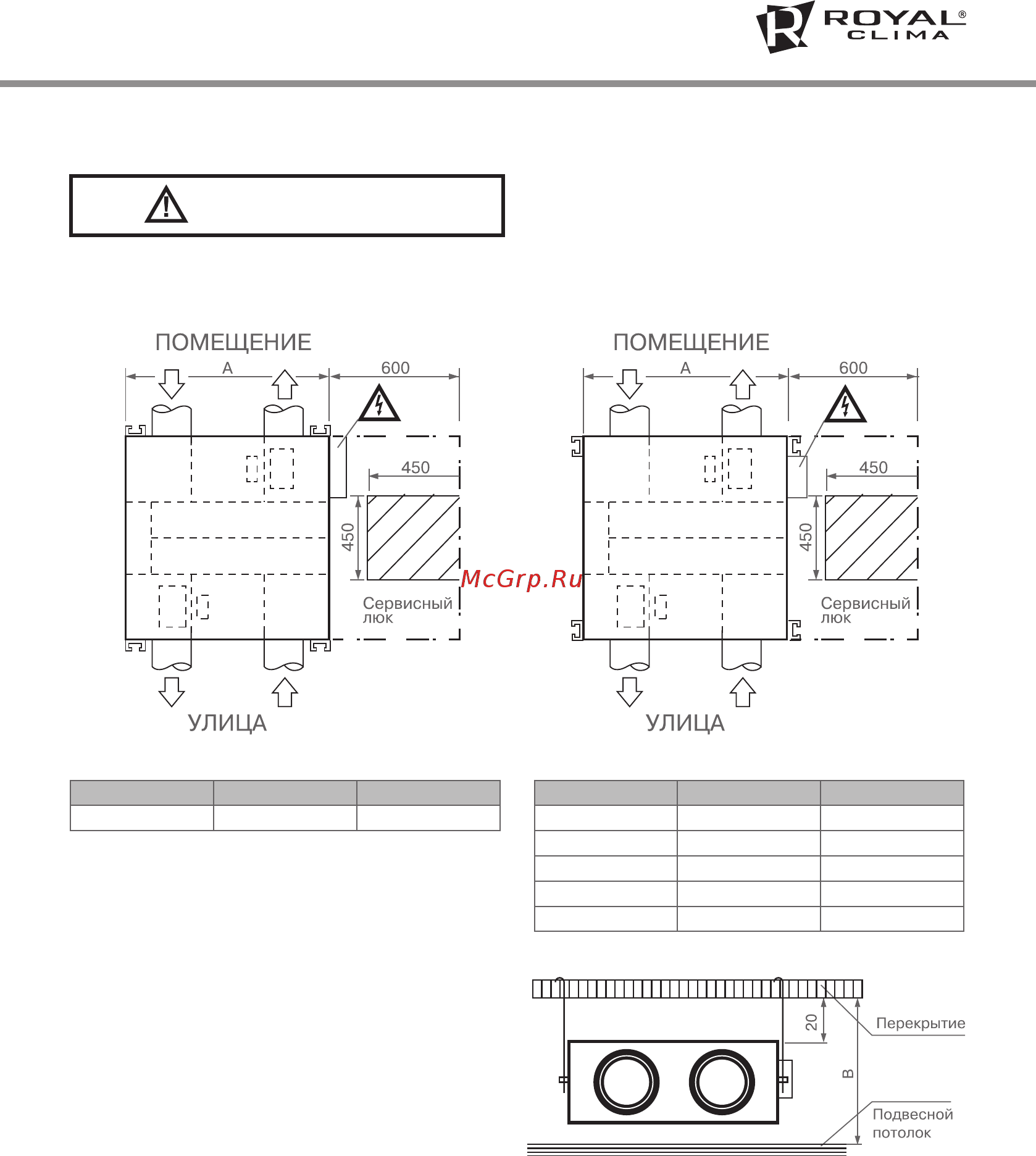

![Royal Clima RCS-650-U [5/24] Монтаж](/views2/1654211/page5/bg5.png)
5
Монтаж должен выполняться компетентным персоналом.
Требования по монтажу:
1. Установки монтируются как горизонтально (в
стандартном либо перевернутом положении),
так и вертикально, в соответствии
снаправлением потока воздуха.
2. Обратите внимание на высоту свободного
пространства под подвесным потолком. Оно
не должно быть меньше указанного.
4. МОНТАЖ
Модель A B
RCS-350-U 580 320
Модель A B
RCS-500-U 599 320
RCS-650-U 804 320
RCS-800-U 904 320
RCS-1250-U 1134 450
RCS-1800-U 1134 450
МОНТАЖ
ВНИМАНИЕ!
