4

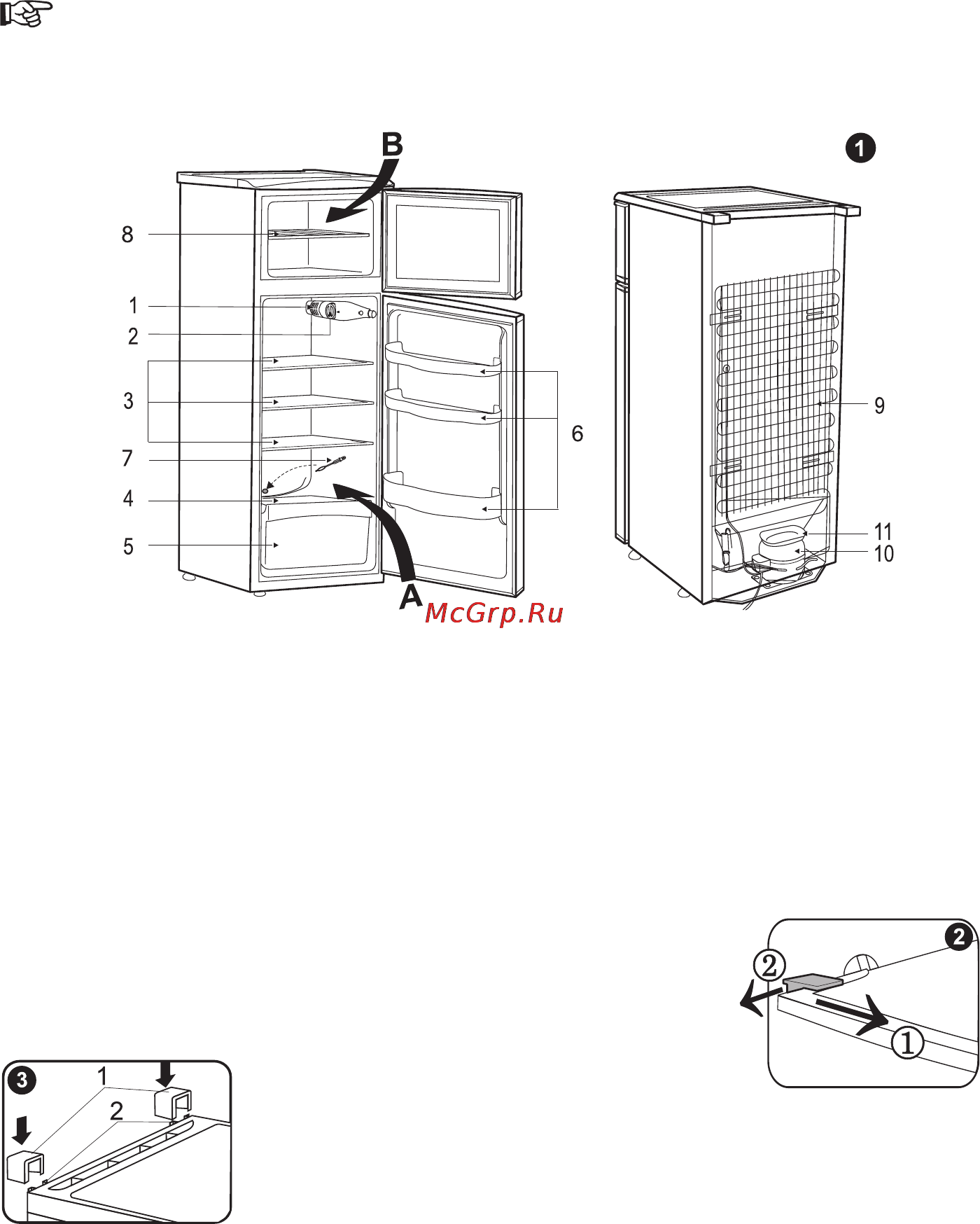

ОПИСАНИЕ ПРИБОРА, ЕГО ОСНОВНЫЕ ЧАСТИ (Рис. 1)
НИЖЕПЕРЕЧИСЛЕННЫЕ ПРИНАДЛЕЖНОСТИ ХОЛОДИЛЬНОГО ПРИБОРА МОГУТ
ОТЛИЧАТЬСЯ ОТ ПРИНАДЛЕЖНОСТЕЙ ПРИОБРЕТЁННОГО ХОЛОДИЛЬНИКА, КАК ПО
СВОЕМУ КОЛИЧЕСТВУ, ТАК И ПО ДИЗАЙНУ. Данное описание применяется для всей
группы двухкамерных холодильников с морозильной камерой сверху.
A – холодильная камера B – морозильная камера
ПОДГОТОВКА ПРИБОРА К РАБОТЕ
Подготовку холодильного прибора к работе рекомендуется проводить вместе с помощником.
Удалите упаковку. Снимите холодильный прибор с подставки из
пенополистирола.
Оборвите липкие ленты. Снимите уплотнители, фиксирующие
дверцы холодильника.
Снимите с полок все детали красного цвета (рис. 2). Оборвите
липкие ленты с дверных ванночек они
предназначены лишь для
транспортировки изделия.
Выбросьте упаковку надлежащим образом.
Выньте из пакета два упора (рис. 3) и вставьте их в
направляющие, расположенные в верхней части задней стенки
холодильника.
Если Вы приобрели холодильник с вертикальными дверными
ручками:
Достаньте ручки из мешочка, винтами прикрепите их к дверцам холодильника.
Головки винтов закройте крышками (находятся в мешочке). Не поднимайте и не
толкайте холодильник, ДЕРЖАСЬ ЗА РУЧКУ, чтобы не сломать ее.
1 Лампочка внутреннего освещения
2 Регулятор температуры
7 Очиститель жёлоба талой воды
3 Полки, регулируемые по высоте 8 Проволочная полка
4 Стеклянная полка 9 Конденсатор
5 Ванночка для фруктов и овощей 10 Компрессор
6 Дверные ванночки 11 Ванночка для стока талой воды
