8
ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ОТКРЫТИЯ ДВЕРЕЙ
Для изменения направления открытия дверей холодильного прибора рекомендуется пригласить
помощника. Вам понадобятся: гаечные ключи № 8 и № 10, крестовидная отвёртка. При изменении
направления открытия дверей ЗАПРЕЩАЕТСЯ класть холодильный прибор горизонтально.
Выполните следующие действия в указанном порядке:
ВНИМАНИЕ! Выключите холодильник выньте вилку шнура электропитания из
электрической розетки.

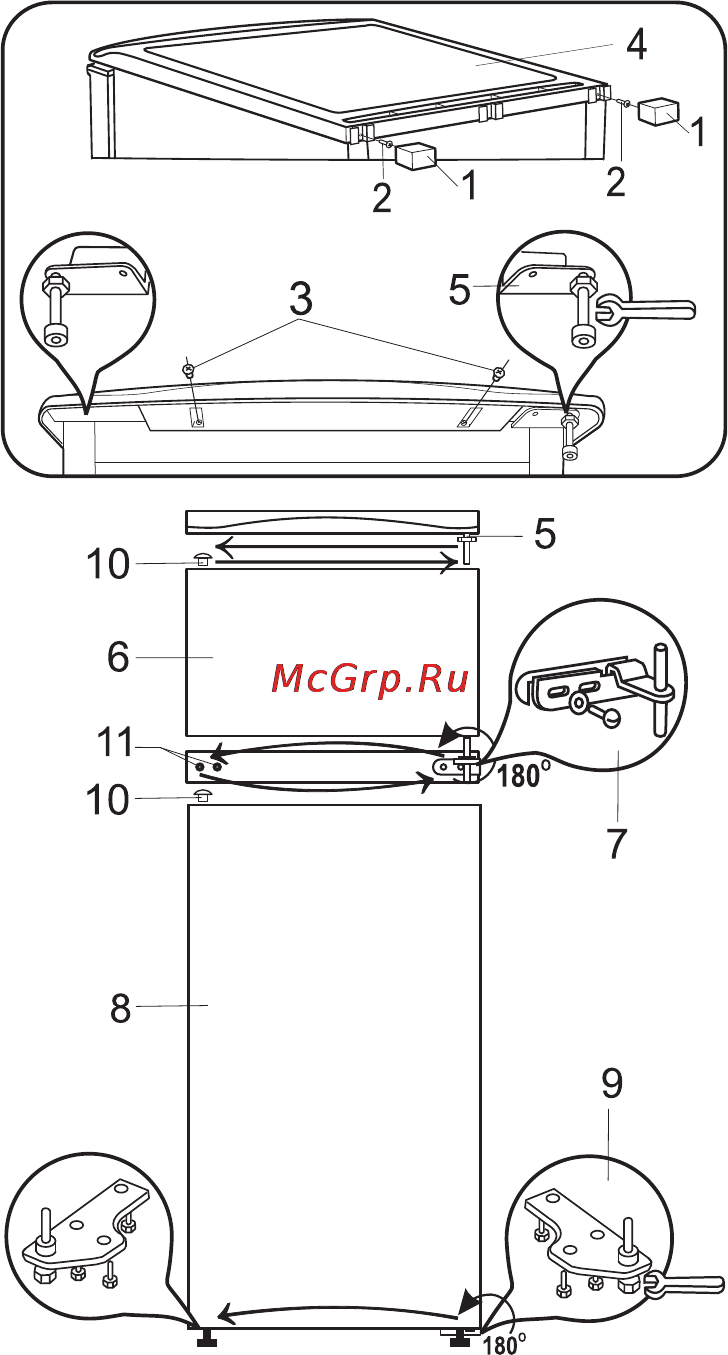

1. Снимите две опоры 1, находящиеся сверху на задней части прибора, и выкрутите
винты 2.
2. Выкрутите два винта 3, удерживающие столик прибора. Снимите столик 4.
3. Снимите кронштейн 5 вместе с шайбами на шпильке.
4. Снимите дверцу морозильной камеры 6. Снимите средний кронштейн 7 вместе с шайбами на
шпильке. Снимите дверцу холодильной камеры 8.
5. Снимите нижний кронштейн 9 вместе с шайбами на шпильке. Выкрутите шпильку против
часовой стрелки. Поверните
кронштейн 9 под углом 180º и
вкрутите шпильку.
6. Прикрепите кронштейн 9 на
противоположной стороне.
7. Выньте заглушки 10 из дверец
холодильной и морозильной камер и
зафиксируйте на противоположной
стороне. Снимите декоративные
колпачки 11 , выкрутите болты из
перегородки, разделяющей
холодильную и морозильную камеры,
и вкрутите с другой стороны.
Декоративные колпачки наденьте на
болты. Вставьте дверцу холодильной
камеры в шпильку кронштейна 8.
8. Кронштейн 7, вместе с шайбами на
шпильке и пластиковой прокладкой,
поверните под углом 180º градусов,
перенесите (наденьте) шайбы на
шпильку и прикрутите с
противоположной стороны.
9. Насадите дверцу морозильника на
шпильку кронштейна 7.
10. Выкрутите шпильку вместе с шайбами
из кронштейна 5 и вкрутите во
второе отверстие кронштейна 5.
Прикрепите кронштейн с
противоположной стороны.
11. Установите столик, закрутите винты 2 и
3. Вставьте опоры в направляющие,
расположенные сверху на задней части
холодильного прибора.
