УСТРОЙСТВО КОНДИЦИОНЕРА

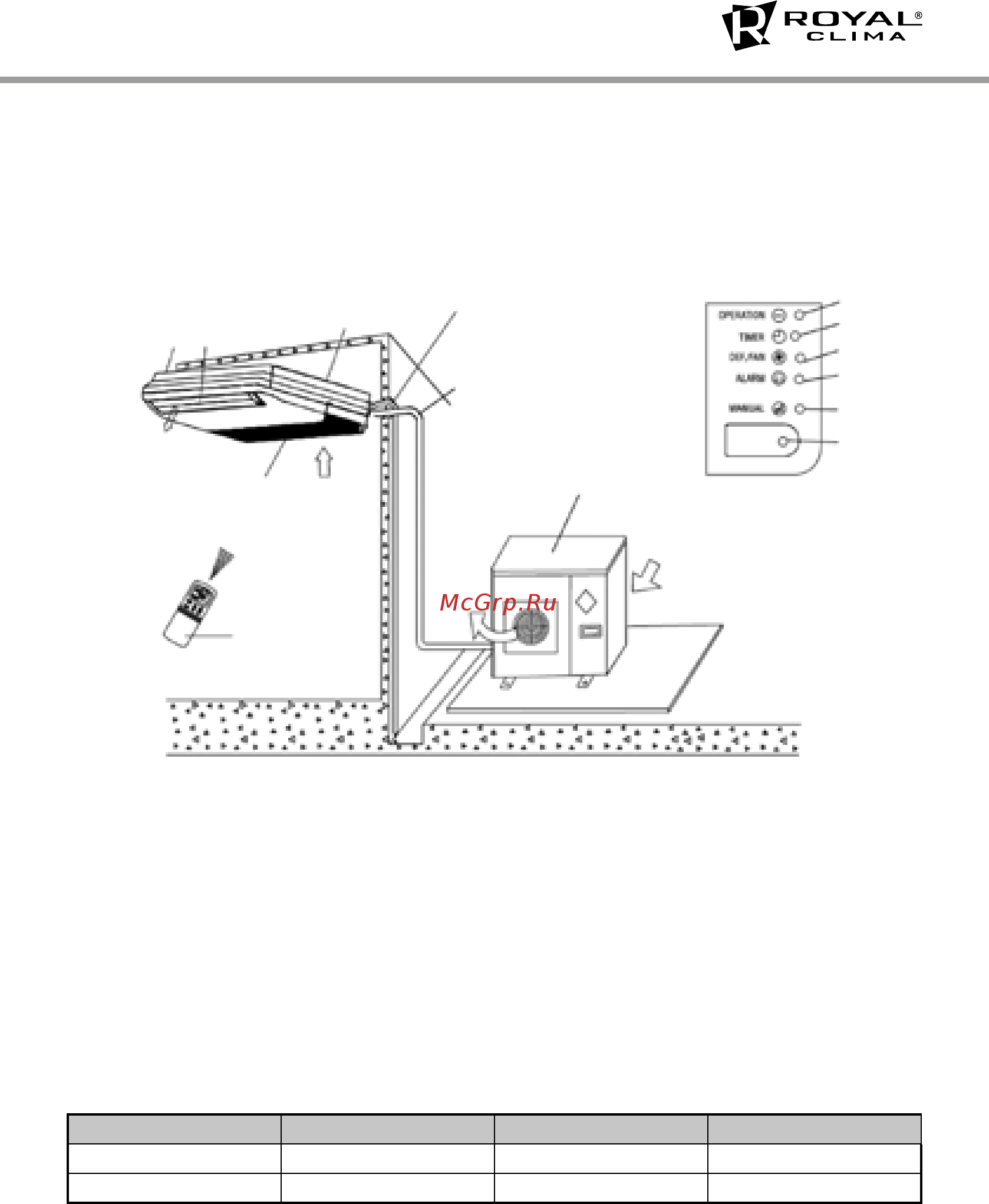

4. УСТРОЙСТВО КОНДИЦИОНЕРА

Кондиционер состоит из внутреннего и на-

ружного блоков, соединенных трубопровода-

ми. Управление кондиционером осуществля-

ется с проводного или инфракрасного пульта

управления или с панели управления.

1. Внутренний блок

2. Наружный блок

3. Пульт дистанционного управления

4. Вход воздуха

5. Направляющая заслонка

6. Соединительные трубопроводы

7. Шланг для отвода конденсата

8. Воздухозаборная решетка с воздушным

фильтром

9. Монтажная пластина

10. Индикатор режима оттаивания DEF (в мо-

делях с режимами охлаждения и обогрева)

11. Приемник ИК–сигналов пульта ДУ

12. Индикатор электропитания

13. Индикатор таймера

14. Индикатор аварийного состояния

15. Кнопка аварийного управления

16. Выход воздуха

5. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА

Режим работы Охлаждение Обогрев Осушение

Воздух в помещении Не ниже +16 OС Не выше +31 OС От +16 OС до +32 OС

Наружный воздух От –15 OС до +43 OС От -15 OС до +24 OС От +11 OС до +43 OС

Панель управления и индикации

внутреннего блока.
