Royal Clima RWH-DIC100-FSH [13/24] Установка водонагревателя

Способы монтажа водонагревателя

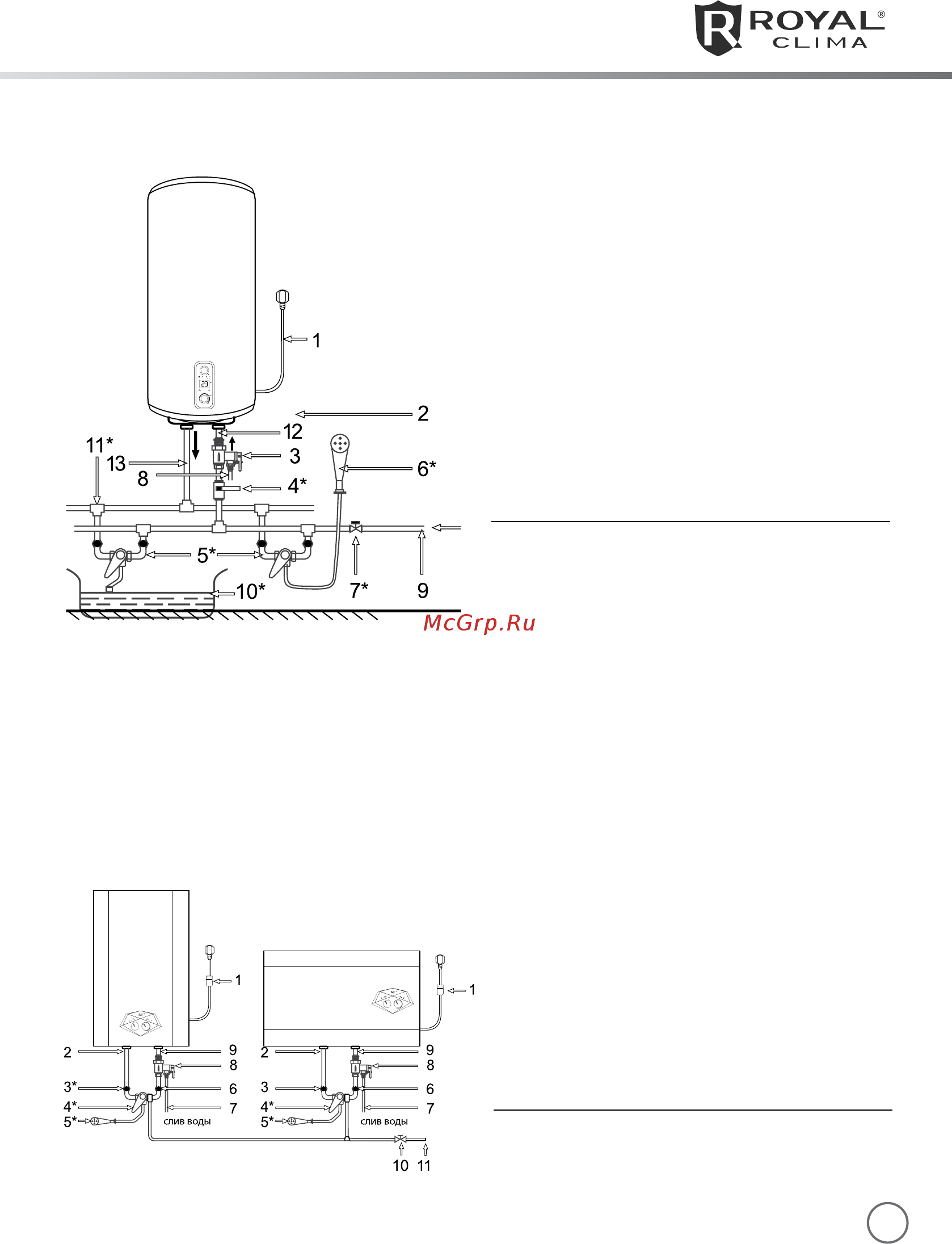

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 7.

Рис. 7

1. Сетевой шнур с вилкой

2. Смонтированный водонагреватель

3. Комбинированный предохранительный

клапан

4. Кран входа холодной воды*

5. Смеситель*

6. Душевая насадка*

7. Отсечной кран водопроводной магистрали

8. Сливная трубка

9. Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Входной патрубок

13. Выходной патрубок

* Не входит в комплект поставки

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления представлен на рис. 8.

Рис. 8

1. Сетевой шнур с вилкой и УЗО

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды

7. Сливная трубка

8. Комбинированный предохранительный клапан

9. Входной патрубок

10. Отсечной кран водопроводной магистрали

11. Водопроводная магистраль

* Не входит в комплект поставки

Модели Diamante Сollezione, Diamante Inox Сollezione, и Diamante

Inox Collezione Orizzonte

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

слив воды

холодная вода

слив воды
